Где масса на приоре

Приора. Дублирующий +/-, массы

Решил все же проверить все массы, зачистить соединения и продублировать + и — на аккумулятор.
Начнем с интересного — Зачистка масс. Я нашел только 4. Так же их находим, берем наждачку 200 — 400 и в путь:

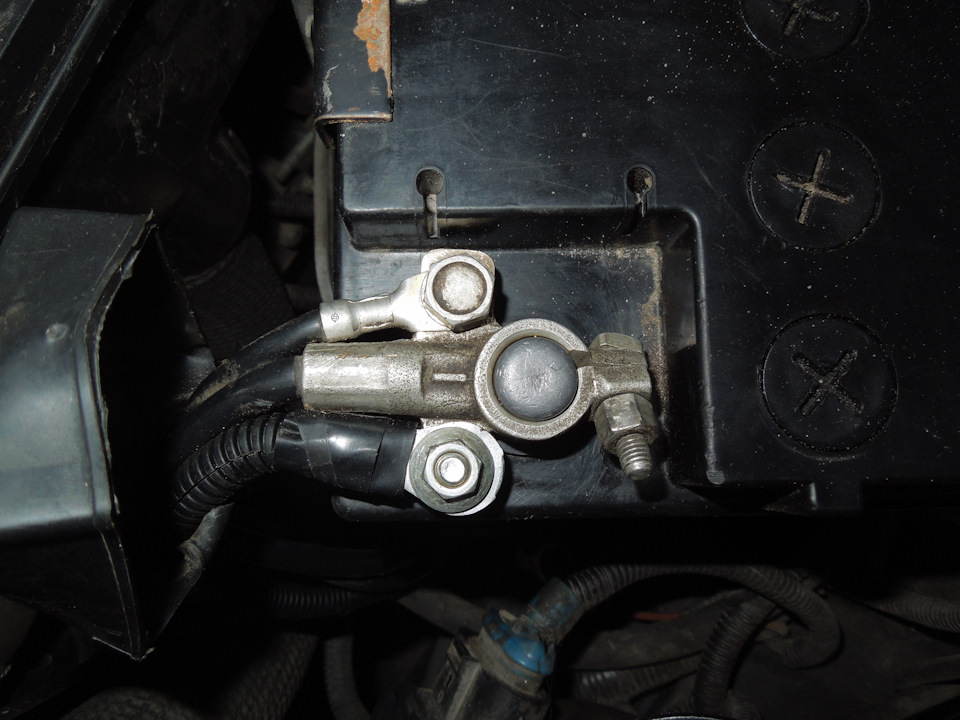

— Первая и самая главная находится возле АКБ, за фарой. Туда и прицепил дублирующий КГ-35.

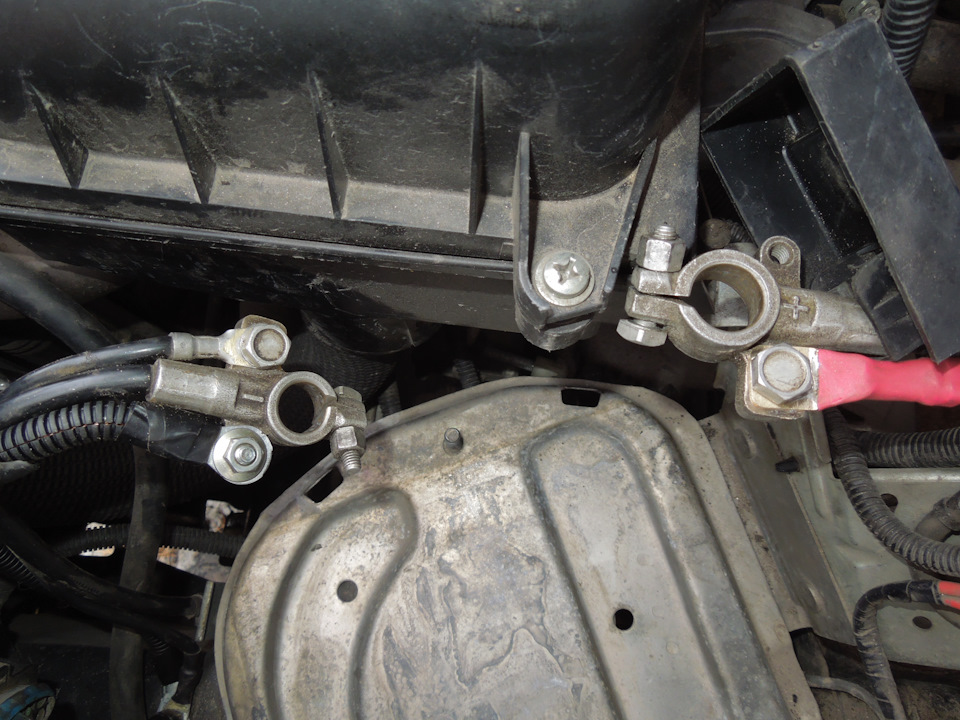

— Вторая на головке возле воздухана
— Третья сзади левой фары

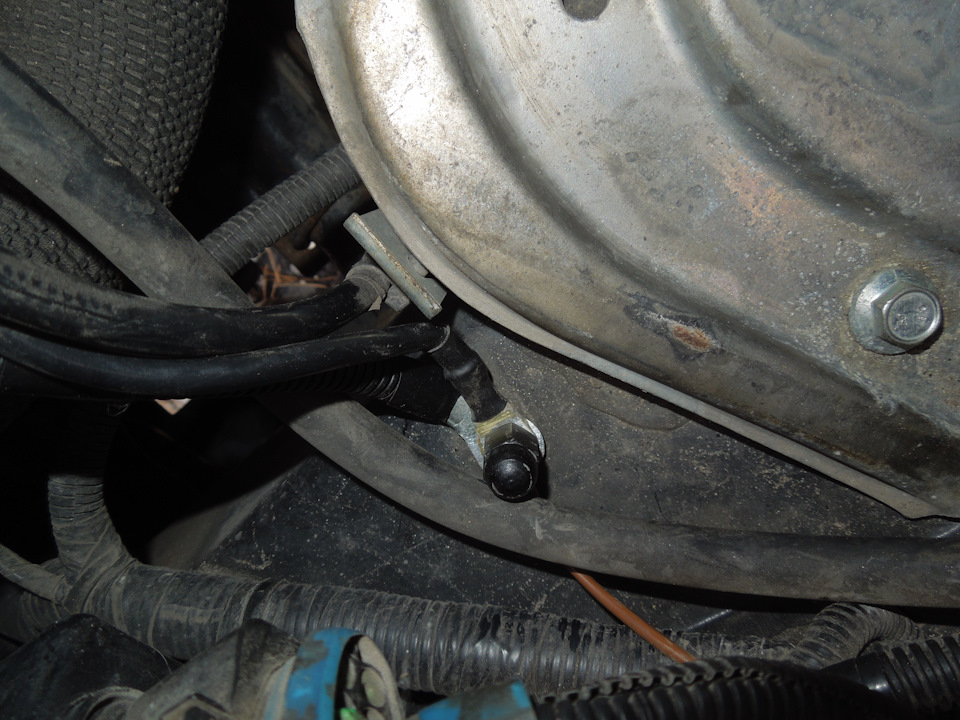

— Четвертая на кронштейне крепления ЭБУ

Все зачистил и надежно закрутил.

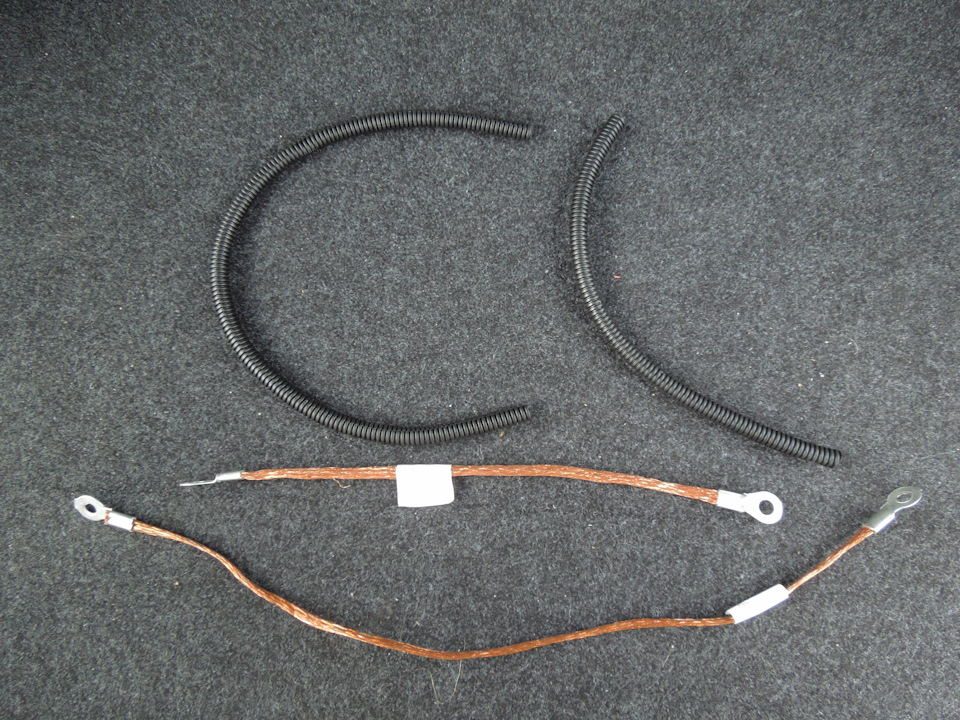

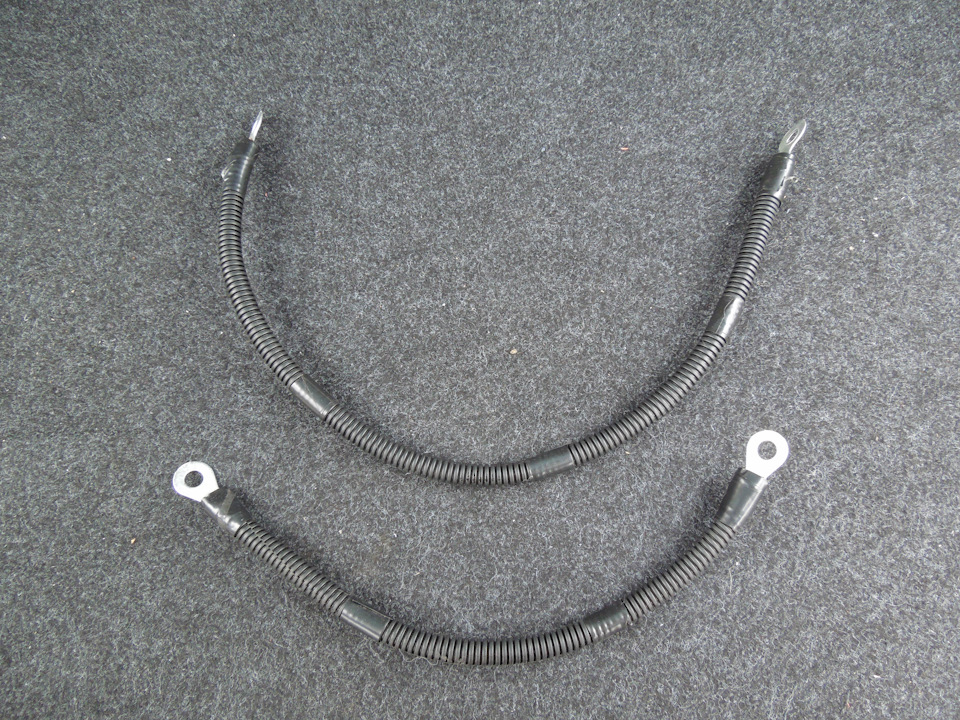

Дублирующий КГ-35 идёт от гены на аккум (+) и с кузова на аккум (-)
Проблему с датчиком это не исправило (завтра буду тарировать) А вот напряжение возросло, запуск двигателя стал быстрее и… кажется, что машина поехала чуть веселее

Метки: ваз, приора, массы, дублирование масс

Комментарии 43

красавец все правильно и аккуратно, погда делаешь все аккуратно и как нужно и автомобиль ходит нормально, а когда сервисмены делают на отъбись тогда и беды получаются и отрицательные эмоции

Надо питание ЧЯ дублировать тоже. Оттуда все потребители питаются, а на него 4 или 6кв провод идет всего.

Поясни засыпающему, что такое Ч.Я?

Черный ящик с предами.

Поясни засыпающему, что такое Ч.Я?

Блок предохранителей
На зубилах он чёрного цвета с крышкой. Потому и Чёрный Ящик -)

Да, интересно в какой проге 3Д модельки накиданы?

Хз, правда. мне их прислали

чем клеммы обжимал?

Плоскогубцами с механизмом увеличения усилия

не знаю, как называются. короче на них давишь чуть, а они сжимают с бешенным усилием. там внутри два штока и пружина жесткая стоит. внешне как газовый ключ выглядят

ааа)я понял)тоже намечаю такую процедуру провести)

вот внизу посмотри ссылка человечек скинул один в один как у меня

не знаю, как называются. короче на них давишь чуть, а они сжимают с бешенным усилием. там внутри два штока и пружина жесткая стоит. внешне как газовый ключ выглядят

пресс ручной гидравлический называется.

ага, пневматический 😀 там тупо пружина

не знаю, как называются. короче на них давишь чуть, а они сжимают с бешенным усилием. там внутри два штока и пружина жесткая стоит. внешне как газовый ключ выглядят

да, именно такой, только черный!

правильно называется «пинцы», ими еще можно зажать и зафиксировать)

ну то что поехала веселее- это скорее всего самовнушение) а вообще полезное дело сделал)

Самовнушение это когда паука ставишь и прошивку. И думаешь «ооо, тачка прет, я же паука поставил»
А тут даже не допускал мысли о том, что лучше станет ехать. Просто почувствовал

для чого їх копіювати?

щоб струм по дротах швидше йшов, напруга збільшується. це в основному потрібно тим, у кого серйозна музика. ось так

Надо тоже сделать, провода такие продаются?

да, это сварочные провода

Надо тоже сделать, провода такие продаются?

Да. КГ- 35. Понадобится всего 2 метра. Либо в сварочном либо в электротоварах

А, понял, спасибо.

Подскажите, откуда берете эти картинки?

На ЛПК кто то скидывал в комментарии

а что за программа на последних картинках, братан?подскажи пожалуйста

пред поставил на + от акб к гене?

а вот это очень зря, улучшая что либо убедись что ни чего не ухудшаешь, в результате пожара можно лишится машины в целом

+1 у меня когда диодный мост коротнуло, этот провод выгорел и пожар остановился, а КГ-35 долго будет перегорать)

верно, я уже не говорю что не дай бог дтп и этот провод передавит, вероятность пожара очень велика

хотябы 1 возле акб. я вот на днях тоже делал как и ты. у меня был только 1 пред. чуть поже второй поставлю. завтра нафоткаю и выложу

на нем потеря будет минимум 0.1В

у меня тестер показует потерю в 0,02-0,05в.

пред поставил на + от акб к гене?

Приветствую. Подскажите подробнее о ПРЕДах, как я понял речь о предохранителях, так какой и какого номинала поставить в разрез данного кабеля? У меня тоже дублированы «-» и «+», тоже озадачен легкой возможностью подгореть, и удивлён, почему не идёт какой-то защиты… но раз ВАЗ так придумал, девтаься на тот момент было некуда 🙁 В общем. буду рад за ссыль или что-то подобное, сам, конечно же, как будет время погуглю. Ибо тема важная.

посмотри у меня в БЖ.
какой у тебя провод?

Посмотрел. Предохранитель стоит вразрез общего провода для генератора и стартера? То есть без предохранителя никуда ток не пойдёт? Какой номинал? Есть мысль, что токи на стартер столь высоки, что должен стоять «мощный» предохранитель, но его может быть слишком много, скажем при замыкании узкого провода, что идёт на генератор и получиться «провод Ильича».
Я заменил и + и — на «родные» для модели, по крайней мере так было на ценнике. Они оказались короткими, это понял прокладывая их и сравнив со старыми, которые ставил предыдущий хозяин. Видя как всё это не надёжно, и почитав с цать историй про плохую массу и т.д. решил параллельно пусть старые провода, зачистив и переобжав. К тому же, провод старой массы пригодился для соединения массы генератора на корпус. Хотел бы показать всё на фото, но увы, руки не доходят, как правило сначала делаю, а потом думаю, что стоило сделать фотосет процесса, хотя телефон пачкать не комельфо =( Но получилось, думаю на совесть ^^)

Крепление массы эбу на приоре

Точки «масса» в салоне автомобиля

  • GND7 – масса ЭБУ
  • GND8 – масса на моторном щите
  • GND6 – масса над блоком предохранителей
  • GND5 – масса тоннеля

Сзади автомобиля «массы» расположены возле фонарей:

Снятие панели приборов

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем подрулевые пере- ключатели (см. «Снятие подрулевых переключателей, соединителя переключателей и барабанного устройства спирального кабеля»). Снимаем крышку блока предохранителей (см. «Замена предохранителей и реле»). Отсоединяем колодки проводов от выключателя зажигания (см. «Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера»). Отсоединяем колодки проводов от блока управления электроусилителем руля (см. «Снятие рулевой колонки»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Преодолевая сопротивление пластмассовых защелок…

…снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

Лезвием шлицевой отвертки, подложив под него мягкий материал, поддеваем сопло обдува стекла левой двери. Аналогично снимаем сопло обдува с правой стороны.

Головкой «на 10» отворачиваем гайку верхнего крепления панели приборов, расположенную в полости под соплом обдува стекла двери. Аналогично отворачиваем гайку с правой стороны.

Головкой «на 10» отворачиваем болт крепления наконечников проводов «массы» панели приборов.

Отсоединяем колодки проводов жгута панели приборов от колодок жгутов проводов, расположенных на кронштейне, над монтажным блоком предохранителей…

…и колодку проводов, расположенную на правом торце кронштейна.

Отсоединяем колодку жгута проводов управления двигателем от колодки жгута проводов панели приборов…

…и головкой «на 10» отворачиваем гайку крепления наконечника провода «массы». Отсоединяем среднюю колодку жгута проводов панели приборов от блока управления электропакетом, (см. «Снятие контроллера системы дистанционного управления электропакетом»).

Отсоединяем колодку проводов от блока управления подушкой безопасности.

Крестообразной отверткой отворачиваем четыре самореза крепления накладки панели приборов… …и снимаем накладку.

Пассатижами с узкими губками сжимаем фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке.

Крестообразной отверткой отворачиваем саморез бокового крепления панели приборов. Аналогично отворачиваем саморез с правой стороны панели приборов. Открываем вещевой ящик…

…и в полости за ним отворачиваем крестообразной отверткой саморез крепления панели приборов.

Крестообразной отверткой отворачиваем саморез крепления консоли слева, аналогично — справа.

Извлекаем панель приборов из салона автомобиля. Установку панели приборов осуществляем в обратном порядке.

Штатная панель приборов – артикул и цена

Лайфхак: панель приборов автомобиля лада приора, всё что нужно знать

Оригинальная приборка автомобиля существует в трех видах.

  • первый — это вариант для дорестайлинговой машины;
  • вторая панель – для рестайлинговой машины;
  • а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.

Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. . Кто хочет сделать тюнинг щитка приборов этот вариант для них.

Приора первого поколения

Комбинация приборов для Lada Priora первого поколения получила каталожный номер 2170-3801010. Стоимость – около 6 000 рублей. С ней все стандартно – слева направо расположены четыре дуговые шкалы с красными стрелками: одометр, спидометр, температура охлаждающей жидкости, уровень топлива. Под спидометром расположен маленький дисплей бортового компьютера, а над дугами – все индикаторы, включая указатели поворотов.

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Что такое разминусовка двигателя

Конструктивно автомобиль имеет развитую электросистему, в которой от массы зависит исправность и точность работы контроллеров, различных датчиков и множества других электрических устройств. Электрическая масса (минус) замыкается от аккумулятора на кузов автомобиля. Кузов условно является возвратным проводом, образуя замкнутую электрическую цепь.

Читайте также  Лукойл как отличить подделку

Движение электронов по цепи инициируется АКБ, а кузов выступает проводником отрицательного заряда для обратного возврата посредством минусовой клеммы. По этой причине металлический корпус авто называется автомобильной массой. Под разминусовкой двигателя в данном случае следует понимать ряд улучшений, которые предполагают дополнительное подключение наиболее мощных потребителей электричества в автомобиле к массе.

Расположение массы двигателя

Месторасположение массы двигателя

Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

Итак, масса кузова располагается на металлическом брызговике возле аккумуляторной батареи.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

Минусовый провод двигателя ВАЗ-2114 располагается на головке блока и прикреплен к затяжным болтам, которыми удерживаются заглушки ГБЦ.

Месторасположение массы двигателя ВАЗ-2114

Неисправности и ремонт двигателя Приора 21126

Двигатель 21126 это продолжение десяточного мотора ВАЗ 21124, но уже с облегченной на 39% ШПГ производства Federal Mogul, лунки под клапаны стали меньше, другой ремень привода ГРМ с автоматическим натяжителем, благодаря которому решена проблема подтягивания ремня на 124 блоке. Сам блок двигателя приора тоже претерпел небольшие изменения, вроде более качественной обработки поверхностей, хонингование цилиндров теперь производится в соответствии с более жесткими требованиями компании Federal Mogul. На этом же блоке над картером сцепления располагается место с номером двигателя приора, чтоб увидеть его, нужно снять воздушный фильтр и вооружиться небольшим зеркалом. Двигатель ВАЗ 21126 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21126 приора, по данным завода изготовителя составляет 200 тыс. км, сколько ходит двигатель на практике… как повезет, в среднем примерно так и есть. Кроме того, существует облегченный вариант этого мотора — калина мотор 1.4 ВАЗ 11194, так же спортивный форсированный вариант — двигатель ВАЗ0 л.с., статья о нем находится ТУТ.Из недостатков данного силового агрегата стоит отметить неустойчивую работу, потерю мощности, ремень грм. Причинами неустойчивой работы и отказа запускаться может быть проблемы с давлением топлива, нарушение работы ГРМ, неисправность датчиков, подсос воздуха через шланги, неисправность дроссельной заслонки. Потеря мощности может быть связана с низкой компрессией в цилиндрах из-за прогоревшей прокладки, износ цилиндров, поршневых колец, прогорание поршней. Значительный недостаток – двигатель приоры 21126 гнет клапаны. Решение проблемы – замена поршней на безвтыковые. Тем не менее, приора мотор на данный момент один из самых совершенных отечественных двигателей, возможно надежность похуже, чем у 124-го, но мотор так же очень неплохой и достаточно мощный для комфортного передвижения в городе. В 2013 году вышла модернизированная версия этого мотора, маркировка нового двигателя приоры ВАЗ 21127, статья о нем находится ЗДЕСЬ.

В 2015 году начался выпуск спортивного двигателя НФР под названием 21126-81, который использовал базу 21126. А с 2021 года доступны автомобили с 1.8 литровыми моторами 21179, который также использовался 126-ой блок.

Самые основные неисправности 126 мотора

Перейдем к неисправностям и недостаткам, что делать если приора двигатель троит, иногда промывка форсунок решает вопрос, возможно дело в свечах или в катушке зажигания, но обычное дело в данном случае померять компрессию чтоб отбросить проблему прогара клапана. Но самый дешевый вариант заехать в сервис на диагностику. Еще одна распространенная проблема когда плавают обороты двигателя приора 21126 и двигатель работает неровно, обычная болезнь вазовских шеснадцати клапанников, ваш ДМРВ сдох! Не сдох? Тогда прочищайте дроссельную заслонку, есть вероятность что просит замены ДПДЗ(датчик положения дроссельной заслонки), возможно приехал РХХ(регулятор холостого хода). Что делать если машина не прогревается до рабочей температуры, возможно проблема в термостате или слишком сильные морозы, тогда придется колхозить картонку на решетку радиатора

Провод массы панели приборов приора 2011

Прочитав на досуге пару отчетов о пользе «разминусовки» тут и тут, решил внедрить данную доработку и себе.

Хотелки это одно, но найти и купить подходящий провод, клеммы, а потом все это обжать, руки не доходили.
А тут, случайно, в магазине у покупателя в руках увидел медную косичку с клеммами и сразу появилась идея, где и мне ее можно применить.

Затем начался процесс инсталляции проводов по следующей схеме:
Правое крыло — корпус генератора. Минус АКБ — левое крыло.

Берем косичку длиной 50 см.

Далее берем косичку длиной 30 см.

Теперь о результате…
После проделанных процедур, напряжение генератора, измеренное на клеммах АКБ повысилось на 0,2 В.
Думаю, это все же результат зачистки и протяжки клемм АКБ, т.к. основной эффект от внедрения дополнительных проводов массы заключается в уменьшении «просадок» напряжения.
Просадка напряжения при включенных габаритах, ближнем свете, печки, обогревов обоих передних сидений составила 0,3 В. До внедрения дополнительной массы просадка была 0,5 В.

Думаю, есть смысл продолжить «разминусовку»!
Следующий шаг — сделать доп. массу между корпусом генератора и минусом АКБ, а также между минусом АКБ и корпусом стартера.

У отца Приора седан конца 2009 г.в, двигатель 1,6л 16кл, пробег 42200 км. Комплектация с ГУР по тому году, самая простая можно сказать, если не считать Приор с 8кл движком.

Решил среди недели проверить зарядку! Приехал он с работы, я подключил тестер к клеммам АКБ.
На ХХ, прогретая: 13,72В;
на ХХ при включённых потребителях, которые он часто использует зимой (габариты с ближним, печка на 1ю, обогрев заднего стекла и зеркал, магнитола): 12,6В.
Т.е. в первом случае низкое, а во втором чересчур.

Подтянул ремень генератора, заодно думаю дай ка возьмусь за:
массу на кронштейне бачка ГУРа:

массу на двигателе:

Другие массы трогать не стал, нет необходимости и смысла!

Все эти массы и их шпильки были очищены от малейшей грязи, зачищены если требуется, смазаны и хорошо затянуты. Перед этим не забыл снять клеммы с АКБ, весь АКБ протёр, клеммы очистил и смазал, сняв так же провода висящие на них и так же очистил и зачистил если надо и смазал, всё хорошо затянул!
Результата не последовало, да и некогда уже было возиться!

На выходных приехал на дачу, и решил закончить. Снял клемму «-» с АКБ.
вытащил и вставил два предохранителя силовой цепи генератора F4, F6 (60 А), в основном блоке предохранителей:

перенесена масса с двигателя (термостата) на шпильку КПП:
отсюда:

Результат:
На ХХ, прогретая: 13,85В;
на ХХ при включённых потребителях, которые он часто использует зимой (габариты с ближним, печка на 1ю, обогрев заднего стекла и зеркал, магнитола): 13,1В.

Было бы у меня и у него время, я бы одолжил у друга гараж и модернизировал гену как у себя, установив РН н.о. . у меня всё шикарно, правда отчёт всё не напишу с 8го января этого года, видимо должен год пройти)))))))))

2110 2111 2112 Прыгают стрелки на панели приборов, не работает щиток

Ситуация выглядела следующим образом, двигатель заведен, мотор греется, и в момент включения вентилятора охлаждения, стрелка указывающая на температуру двигателя подскакивает на порядок выше. Владелец авто пробовал менять датчик температуры двигателя, который снимает показания для панели приборов! обратите внимание их там два, один для щитка другой для блока управления двигателя. Так вот замена ни к чему не привела, все осталось как было.

На фото стрелкой указан тот датчик который работает для панели приборов

Поиски привели меня к выводу что этот автомобиль одна сплошная «плохая масса» Я долго пытался определить слабое место, на каждом контакте была какая-то потеря напряжения, в итоге нормально все заработало только когда я психанул и прицепил крокодилы для прикуривания, один на мотор другой в салон на массу только после такого маневра перепады уравновесились и показания датчика перестали прыгать с появлением нагрузки.

Из положения я вышел кинув дополнительный проводок который соединял массы двигателя и датчиков на панели приборов. Масса на панель приборов прикручивается за панелькой возле правой ноги водителя.

Это тоже больное место, часто она откручивается и не работает панель приборов вообще!

Не отходя от темы, был у меня случай когда в автомобиле не работал вентилятор обдува салона, причина оказалась тоже в массе, только та масса находилась около монтажного блока и с левой стороны под внутренней обшивкой

Так-что если вы имеете похожие симптомы, я рекомендую первым делом проверить массы вашего авто, учитывая что это очень распространенная проблема этих машин.

Схема проводки на Лада Приора. Распиновки

Отечественная модель ВАЗ 2170 или Приора – популярный автомобиль, востребованный благодаря умеренной стоимости, хорошим ходовым характеристикам. Однако у машины присутствует одно слабое место – электрическая схема и проводка. Следовательно, покупателю приходится достаточно часто сталкиваться с устранением поломок данных систем. Также перед ремонтом авто необходимо тщательно изучить схему требуемого участка проводки.

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

  • 1 – питание стартера;
  • 2 – АКБ;
  • 3 – подача заряда от генератора;
  • 4 – соединительная колодка на пучок (1 – 3);
  • 5-7 – подача питания на приборку;
  • 8 – лампа освещения подкапотного пространства;
  • 9-10 – головной свет;
  • 11 – показатель уровня расширительного бачка тормозов;
  • 12 – температура за бортом;
  • 13 – привод омывателя;
  • 14 – наружная индикация заднего хода;
  • 15 – вентилятор системы охлаждения;
  • 16 – редуктор печки;
  • 17 – резервный резистор;
  • 18 – привод дворников;
  • 19 – салонный модуль реле и предохранителей;
  • 20 – мотор печки;
  • 21 – звуковой индикатор тревоги;
  • 22 – питание клаксона;
  • А1/2, В1/2 – масса.

Схема подключения жгута ЭСУД ВАЗ 2170

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.
Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

  • 1 – питание ЭБУ;
  • 2 – основная колодка электронной системы к приборной доске;
  • 3 – распределительный щиток;
  • 4 – спидометр;
  • 5 – сенсор неровностей дорожного покрытия;
  • 6 – индикация давления в картере двигателя;
  • 7 – ДПДЗ;
  • 8 – ДТОЖ;
  • 9 – индикация датчика температуры антифриза;
  • 10 – ДМРВ;
  • 11 – контроль ХХ;
  • 12 – основное реле топливного насоса;
  • 13 – предохранитель цепи ТН;
  • 14 – реле БЗ;
  • 15 – предохранитель вышеуказанной цепи;
  • 16 – плавкая вставка ЭБУ;
  • 17 – ДПКВ;
  • 18 – питание ДМРВ;
  • 19 – фазораспределение;
  • 20 – сенсор детонации смеси;
  • 21 – ЭМК продувки адсорбера;
  • 22 – диагностика ДМРВ;
  • 23 – питание катушки зажигания;
  • 24 – подача напряжения на свечи;
  • 25 – питание топливных форсунок;
  • 26 – клемма от катушек зажигания к ЭСУД;
  • 27 – обратная связь с 26;
  • 28 – разъем ЭСУД к системе впрыска;
  • 29 – ответка на предыдущий выход;
  • А – фаза на АКБ;
  • В1/2 – масса зажигания;
  • С1 – масса от КЗ.
Читайте также  Как управлять машиной с автоматической коробкой

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

  • 1 – ответка приборной панели;
  • 2 – питание оборудования для двери за водителем;
  • 3/28 – запитка оборудования панели переднего пассажира;
  • 4 – обслуживание стеклоподъемников и замков дверей;
  • 5-6 поворотники;
  • 7 – подсветка внутри салона;
  • 8 – размыкатель индикации ручника;
  • 9-10 – кормовые габариты;
  • 11 – температура внутри машины;
  • 12-15 – размыкатели освещения внутреннего пространства машины;
  • 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
  • 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
  • 20 – силовая жила прикуривателя;
  • 21 – ЭБН;
  • 22 – контактная группа размыкателя цепи освещения грузового отсека;
  • 23 – подогрев заднего ветрового стекла;
  • 24 – лампа освещения багажного отсека;
  • 25 – дополнительный стоп;
  • 26 – силовая магистраль на электрический запор крышки багажного отделения;
  • 27 – питание на подсветку тылового номера;
  • А1-4 – масса;
  • ХР1/3 – контроллер питания электропакета.

Распиновка подсветки заднего номера ВАЗ 2170

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

  • 1 – подача питания на осветители кормового ГОСномера;
  • 2-3 – лампы освещения государственного номера;
  • 4 – мотор блокировки крышки багажника.

Распиновка на водительскую дверь Приоры

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

  • 1 – дополнительная клемма к кормовой части машины;
  • 2 – магистраль на левый предохранитель;
  • 3 – привод электроподъемника стекла;
  • 4 – модуль управления подлокотника;
  • 5 – привод блокировки двери;
  • 6 – фишка управления зеркалом заднего вида.

Жгут проводки передней пассажирской двери

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

  • 1 – продолжение основной магистрали на заднюю часть;
  • 2 – клемма магистрали к правому переднему динамику;
  • 3 – привод стеклоподъемника;
  • 4 – кнопка электрического подъемника стекла;
  • 5 – привод блокировки двери;
  • 6 – управление положением зеркала заднего вида, а также подогрев стекла;
  • 7 – продолжение магистрали на заднюю часть.

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

  • 1 – продолжение магистрали;
  • 2 – привод блокировки замка.

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

  • 1-3 – контактная группа переднего жгута;
  • 4 – подача напряжения к соединителю кормовой части;
  • 5 – подача питания от панели предохранителей;
  • 6 – контактная группа стопов;
  • 7 – индикация приборной доски;
  • 8 – контроль осветителей;
  • 9 – контактная группа аварийных подушек;
  • 10 – клаксон;
  • 11 – питание диагностического блока;
  • 12 – управление бортового ПК;
  • 13 – контроллер катушки зажигания;
  • 14 и15 – подача напряжения на БУ ЭУР;
  • 16 – контроль оборудования электростеклоподъемников;
  • 17 – реле аварийной сигнализации;
  • 18 – регулятор дворников;
  • 19 – распределитель потока воздуха системы вентиляции;
  • 20 – печка;
  • 21 – привод отопителя;
  • 22 – подогрев заднего ветрового окна;
  • 23 – бортовые часы;
  • 24-25 – подключение радио;
  • 26 – кнопка аварийки;
  • 27 – подсветка бардачка;
  • 28 – кнопка управления подсветкой вещевого ящика;
  • 29 – пучок проводки на зажигание;
  • 30 – на плату управления аварийной подушкой.

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

  • 1 – ЭУР;
  • 2 – контролька аварийки;
  • 3 – датчик давления масла;
  • 4 – световой индикатор включения ручного тормоза;
  • 5 – БУ иммобилайзера;
  • 6 – БУ подушек безопасности;
  • 7 – наружное освещение автомобиля;
  • 8-9 – указатели поворота;
  • 10 – контроль системы впрыска горючей смеси;
  • 11 – отключение ПБ переднего пассажира;
  • 12 – индикация замков ремней безопасности;
  • 13 – работа тормозной системы;
  • 14 – кнопка перезагрузки подрулевого переключателя;
  • 15 – индикация расширительного бачка тормозной системы;
  • 16 – БУ ABS;
  • 17 – выключатель положения дальнего света головного освещения;
  • 18 – подсветка приборной доски;
  • 19 – масса;
  • 20 – прием питания от клеммы АКБ;
  • 21 – соединитель замка зажигания;
  • 22 – сенсор расхода горючего;
  • 23-24 – переключатель режимов БК;
  • 25-26 – датчик температуры «за бортом»;
  • 27 – остаток топлива в баке;
  • 28 – спидометр;
  • 29 – индикация температуры антифриза;
  • 30 – тахометр;
  • 31 – диагностическая клемма;
  • 32 – питание от генератора (L).

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией.
Артикулы новых приборок с навигацией такие:

  • 2170-3801010-50 без CAN;
  • 2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем.
Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами.
После выполнения ремонта счетчики должны обнулиться.

Распиновка блока управления светотехникой на Приоре

Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.
Стандартная распиновка клеммы на ВАЗ 2170 выглядит так:

  • G56b – на редуктор корректировки приборов головного освещения;
  • 58b – выход от подсветки и приборов;
  • 31 – нулевой кабель земли;
  • Xz – 12 вольт от контакта 15 замка зажигания;
  • 56 – переключатель реле дальнего и ближнего режима головного освещения;
  • 1, 3 – подключение противотуманок;
  • 2, 4 – подача сигнала на контроллер;
  • 58 – габариты;
  • 30 – питание от конструкции замка зажигания.

Штатная схема подключения электрооборудования(распиновка) ВАЗ 2170 Приора имеет свои недоработки и сильные стороны. Однако благодаря простой конструкции устранить дефекты можно самостоятельно, без привлечения специалистов СТО.

Масса на двигатель ваз 2110

масса на двигатель ваз 2110


Массу модуля электро-бензонасоса легко найти и не снимая тоннель, достаточно откинуть коврик, слегка отогнуть или аккуратно подрезать ковровое покрытие пола сзади водительского сидения ниже пепельницы задних пассажиров, не повредив при этом сам провод массы. Потом ковровое покрытие легко встает на место и разреза практически не видно. Клемма АКБ — большая и толстая с проводом большого сечения (примерно 16кв. мм). PТолстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т. к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. Особенности расположения масс ВАЗ 21114, 21124 1,6L Если подсчитать, то у ВАЗ 21124 мест крепления масс больше. Первое соединение с массой а/м находится внутри, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией.

На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а на более новых провода уже под ней. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей. Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6. P Третья, масса панели заземляющая весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания.

Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива. — раскрутить, осмотреть шпильку и зачистить контактную плоскость этой шпильки, если наконечник прижимается к какой-нибудь гайке, как в случае массы на двигателе, то ее нужно заменить на новую и хорошо затянуть. — осмотреть наконечники проводов на предмет излома, окисления и надежности обжатия, все это дело зачистить мелкой шкуркой до блеска, если совсем плохо выглядят, то заменить новыми. — протереть чистой тряпочкой, надеть на шпильку, сверху поставить шайбу, потом шайбу гровер и затянуть гайку — для всех масс в моторном отсеке желательно каждый раз после обслуживания применять новый крепеж с оцинкованным покрытием, особенно если родные гайки заржавели — это контактное соединение и часть тока идет через гайку, а ржавчина очень плохо проводит ток. — в конце соединение можно смазать Литолом или брызнуть силиконовой смазкой.

Читайте также  Что будет если сломается рулевая рейка

Источник фото: chiptuner. ru zavgar. info 1) Масса аккумулятора. Минус на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идет от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплен не должным образом, то заряд аккумулятора идет не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т. к. массу он берет из двигателя) На креплении минуса аккумулятора с двигателем нужно проверить надежность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжкиP гайки как к кузову так и к клемме аккумулятора. 2) Масса ЭСУД У SAMAR с двигателем 1,5 л, масса для ЭСУД берется с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока. У SAMAR с двигателем объемом 1,6 л, но так же и 1,5 л, которые имеют в своем составе ЭСУД нового поколения (Bosch 7. 9. 7, Январь 7. 2) масса ЭСУД берется с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута.

Про массы

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп-сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два-три раза отличается от необходимых 12 – 14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.

Масса на двигатель ваз 2110

масса на двигатель ваз 2110


Массу модуля электро-бензонасоса легко найти и не снимая тоннель, достаточно откинуть коврик, слегка отогнуть или аккуратно подрезать ковровое покрытие пола сзади водительского сидения ниже пепельницы задних пассажиров, не повредив при этом сам провод массы. Потом ковровое покрытие легко встает на место и разреза практически не видно. Клемма АКБ — большая и толстая с проводом большого сечения (примерно 16кв. мм). PТолстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т. к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. Особенности расположения масс ВАЗ 21114, 21124 1,6L Если подсчитать, то у ВАЗ 21124 мест крепления масс больше. Первое соединение с массой а/м находится внутри, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией.

На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а на более новых провода уже под ней. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей. Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6. P Третья, масса панели заземляющая весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания.

Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива. — раскрутить, осмотреть шпильку и зачистить контактную плоскость этой шпильки, если наконечник прижимается к какой-нибудь гайке, как в случае массы на двигателе, то ее нужно заменить на новую и хорошо затянуть. — осмотреть наконечники проводов на предмет излома, окисления и надежности обжатия, все это дело зачистить мелкой шкуркой до блеска, если совсем плохо выглядят, то заменить новыми. — протереть чистой тряпочкой, надеть на шпильку, сверху поставить шайбу, потом шайбу гровер и затянуть гайку — для всех масс в моторном отсеке желательно каждый раз после обслуживания применять новый крепеж с оцинкованным покрытием, особенно если родные гайки заржавели — это контактное соединение и часть тока идет через гайку, а ржавчина очень плохо проводит ток. — в конце соединение можно смазать Литолом или брызнуть силиконовой смазкой.

Источник фото: chiptuner. ru zavgar. info 1) Масса аккумулятора. Минус на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идет от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплен не должным образом, то заряд аккумулятора идет не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т. к. массу он берет из двигателя) На креплении минуса аккумулятора с двигателем нужно проверить надежность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжкиP гайки как к кузову так и к клемме аккумулятора. 2) Масса ЭСУД У SAMAR с двигателем 1,5 л, масса для ЭСУД берется с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока. У SAMAR с двигателем объемом 1,6 л, но так же и 1,5 л, которые имеют в своем составе ЭСУД нового поколения (Bosch 7. 9. 7, Январь 7. 2) масса ЭСУД берется с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута.

Про массы

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп-сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два-три раза отличается от необходимых 12 – 14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.
