Как поставить инжектор вместо карбюратора

Установка инжектора вместо карбюратора

Ну так вот, перебрали мы коробас, а руки чешутся… Поставить инжектор я хотел давно, прошлой зимой подвернулся движок 21067, вместо которого один товарищ поставил себе шестнарь. Блок был поношенный, да походивший в машине с заваренным дифом и обрезанными пружинами. Зато голова стояла новая, да и вообще за 10 тысяч вполне нормальный вариант.

Вы думаете, я вот так просто откапиталил движок да и закинул его в машину? Нееет, вы меня тогда плохо знаете. Мой блок 2103 прошёл всего 53000 км… ну вы поняли.

А тем временем, по соседству начали готовить к сносу дом, от которого в кооператив шло электричество. Потому, только закончив переборку КПП, мы решили срочно сделать единственную сварную деталь — штаны под лямбда-зонд. Так как весь карбюраторный выхлоп существенно дешевле инжекторного, купили за 410 рублей штаны и рублей за 15 левую ступичную гайку (резьба правая М18х1,5).

Недеструктивно разъединить старые штаны с основной трубой мы не смогли, поэтому пильнули болгаркой, а основную часть выхлопа я купил новую алюминизированную за 1400р.

Последний кадр старого подкапотного:

Голова оказалась притянута извращёнными болтами со звёздочкой E14, пришлось купить для неё головку. После откручивания стало ясно, что второй раз головки болтов не выдержат. Хорошо, что от донора остался комплект нормальных болтов.

На том электричество в гаражах отрезали окончательно и начали разнос дома. Потом случилось затмение и ещё много событий.

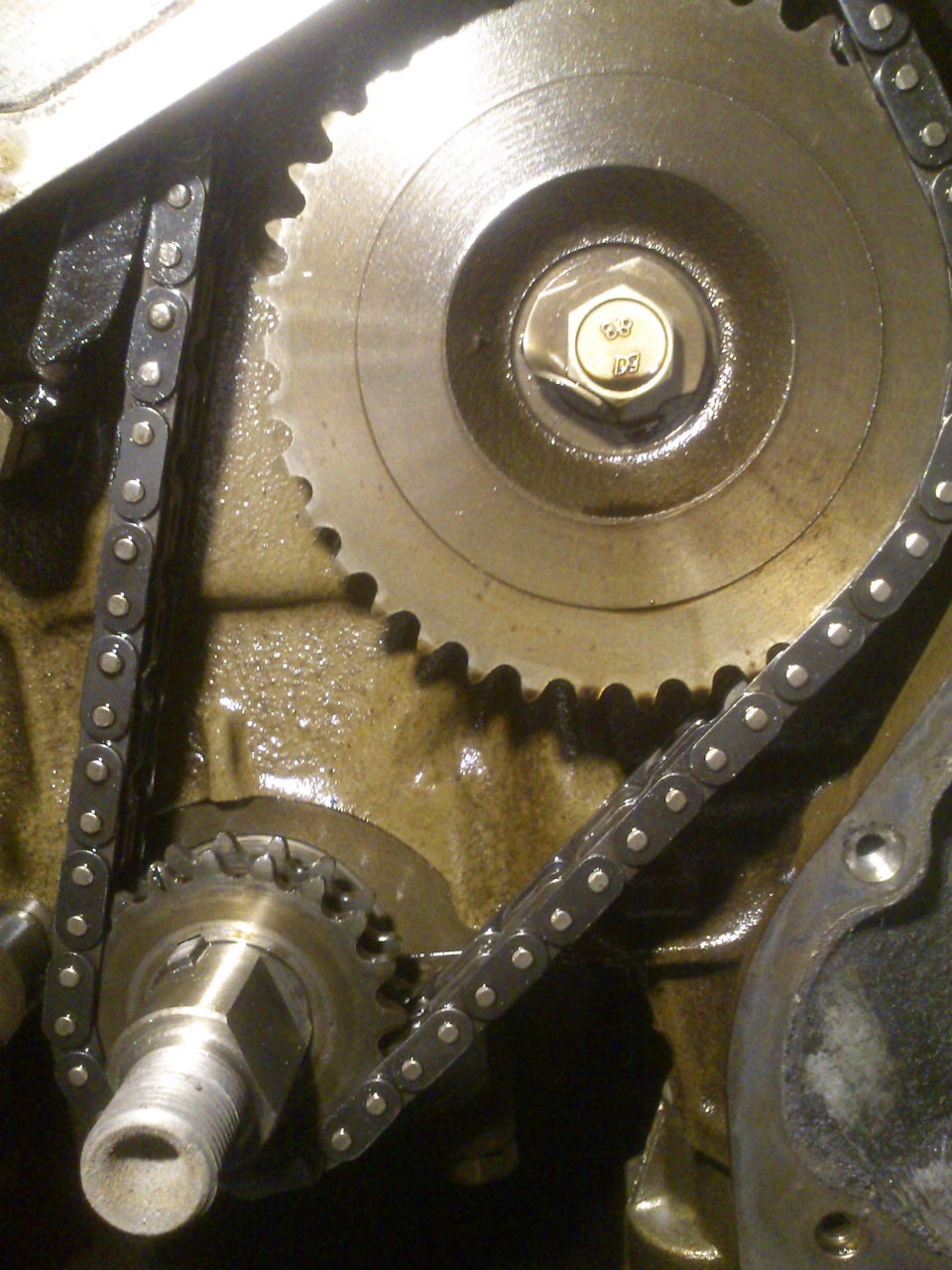

Обычный ключ открутить гайку коленвала не смог и пришлось покупать головку на 38. Это нужно для замены шкива на инжекторный, с гребёнкой для ДПКВ.

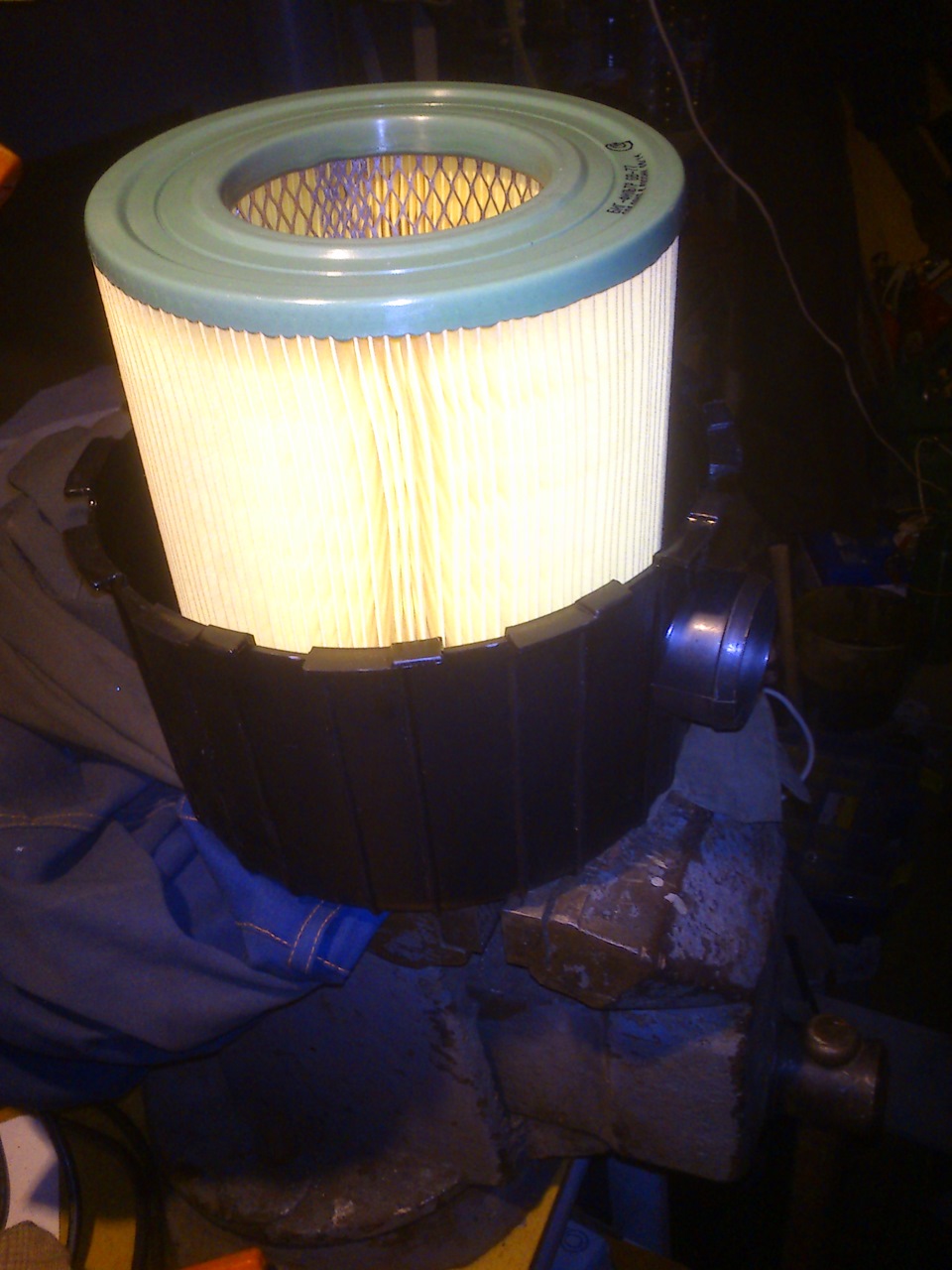

Ожидая друзей, разобрал и зафоткал новый воздушный фильтр. Ну какой пацан собирает инжектор без нулевика?

Переднюю крышку тоже надо ставить новую, с отливкой под ДПКВ.

Последняя на сегодня фотография инжекторного подкапотного пространства. Появилось ещё много всего, потом добавлю в хорошем качестве.

Так как инжекторной педали газа в ближайших магазинах не нашлось, купил самый дешёвый трос за 140р и приладил к старой тяге от штанги. Позже сделаю фото кронштейна рубашки троса, изготовленного из двухмиллиметрового листа стали. Замечу, что в этом месте всё срослось идеально, и смысла искать инжекторную педаль я не вижу.

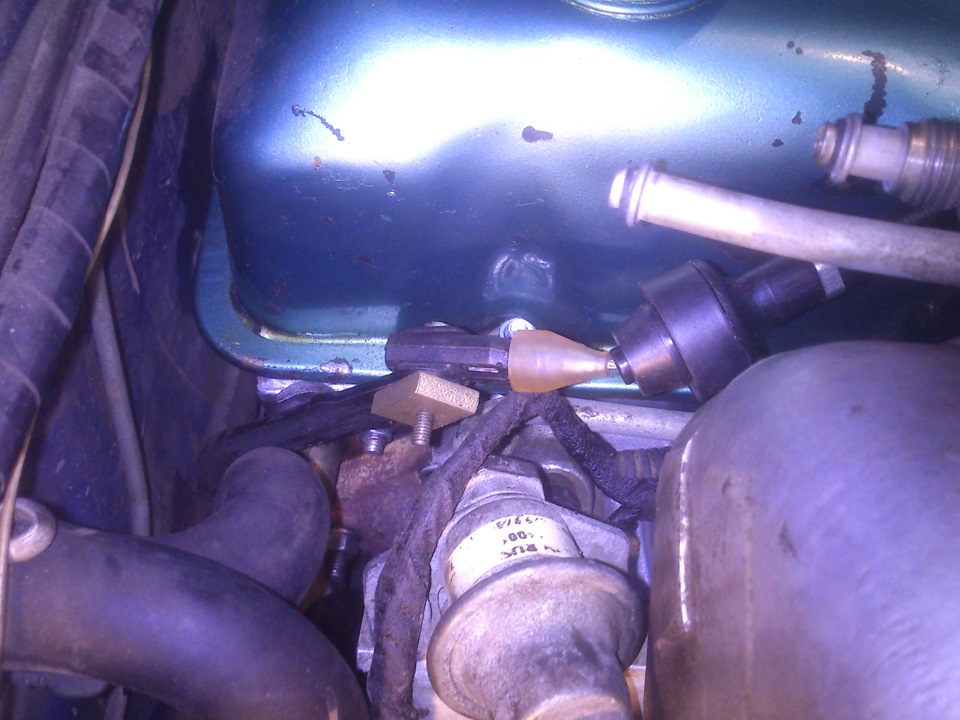

Ненужный подогрев дросселя решил всё же подключить, чтобы заткнуть предназначенные для этого дыры в системе охлаждения. Позже поставлю туда обычный шаровой кран.

Далее занялся топливными магистралями. Ещё до монтажа коробки была уложена магистраль обратки, но не специальная инжекторная, а карбюраторная тудатка. Всё остальное соединено шлангами на хомутах.

Покупать инжекторный бак с бензонасосом меня жаба задушила, потому, поискав мифический топливоприёмник 21055-3827010 с обраткой то ли под солекс, то ли под дизель, решил доработать родной. Штуцер обратки мы изготовили из дохлой свечи накала от KIA Ceed. А ведь, казалось бы, зачем хранить дохлую свечу?

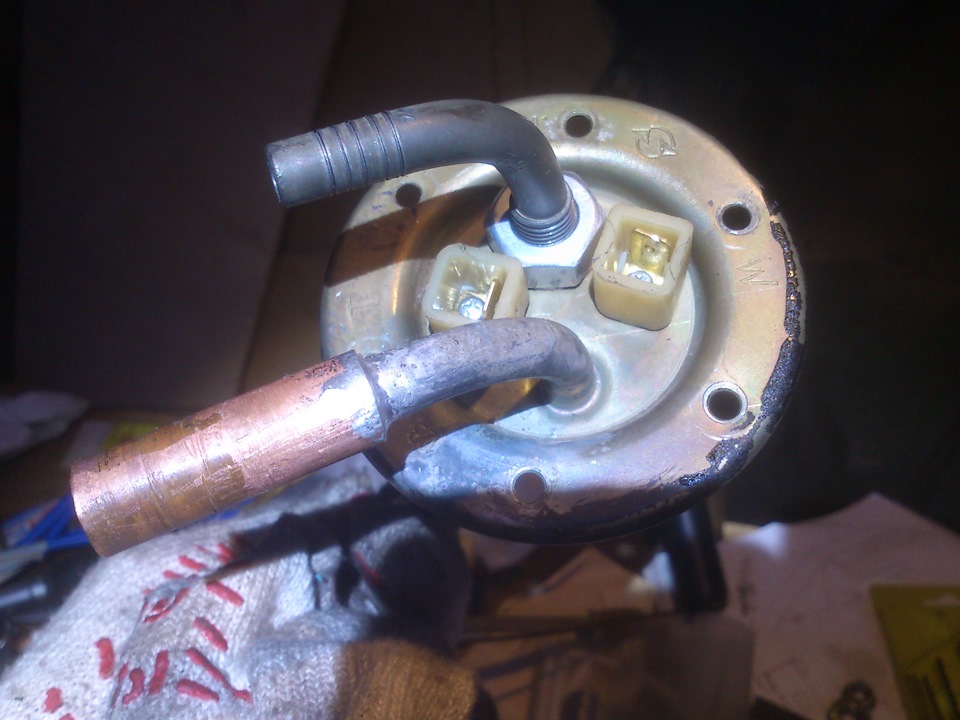

Так как у бензонасоса от Волги на входе штуцер толстый, пришлось напаять на заборный штуцер трубку от кондиционера, чтобы использовать более толстый шланг.

Насос установил посередине полочки в багажнике. Нужно будет обложить металл вокруг него виброизоляцией.

На сращивание инжекторной косы с проводкой ушла пара вечеров. Во-первых нужно было подключить нормально вентилятор: штатный датчик температуры радиатора стал просто заглушкой, а вместо перемычки в монтажном блоке появилось реле. К косе подпаял провод с «мамой», которую вставил в пустое место штекера Ш7, куда по идее должен был подключаться биметаллический датчик.
Через салон проложен провод питания бензонасоса, 4 кв.мм.

Всё собрано и кое-как завелось. Даже добрался до своего гаража. Качественные фотографии и ещё пара слов — в следующий раз.

Переделка карбюратора на инжектор

В свое время единственно возможным механизмом формирования топливовоздушной смеси был карбюратор. Собственно, этот процесс и называется карбюрацией. Прибор постоянно совершенствовался, его производительность возрастала. На мощные спортивные моторы устанавливались два или даже четыре карбюратора. Однако у такого способа есть чисто физические пределы возможностей, к тому же конструкция имеет врожденные недостатки, от которых избавиться невозможно:

  • Зависимость от качества и чистоты топлива. Поскольку бензин всасывается воздушным потоком (до образования аэрозоли), диаметр отверстия влияет на качество смеси. Чем он меньше, тем более парообразное облако можно сделать. Соответственно, качество сгорания будет выше. Обратная сторона медали – маленькое отверстие жиклера увеличивает вероятность засорения;
  • Влияние температуры. Холодный бензин хуже испаряется, в поплавковую камеру поступает меньшее количество топлива. Это вызывает сложности с запуском двигателя при минусовых температурах;
  • Все регулировки механические. Точная настройка отнимает много времени и требует определенного уровня квалификации. На современных моделях устанавливается электромагнитный клапан холостого хода, но это не решает проблему принципиально.

Затем был изобретен механический инжектор, и все современные автомобили стали оснащаться новой системой формирования бензиновой смеси. У этого устройства куда более широкие горизонты развития: электромагнитные, пьезоэлектрические форсунки, совершенствование программ управления.

Владельцы старых авто часто задумываются об установке инжектора вместо карбюратора. Возможно ли это? Необходимо не только поменять сам модуль, надо модифицировать всю впускную систему мотора.

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

  • Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
  • Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
  • Снижается расход топлива;
  • Вы больше не зависите от температуры окружающего воздуха;
  • Переоборудование улучшает приемистость силовой установки, особенно на низах;
  • Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.
  • Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
  • Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
  • Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
  • Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

Как заменить карбюратор на инжектор своими руками

Половину затрат на переоборудование составляет стоимость работ на СТО, поэтому большинство автовладельцев решаются на самостоятельную доработку.

Важно! Если у вас есть малейшие сомнения в собственной квалификации, обращайтесь в профильный сервис. Неправильный монтаж топливной системы может привести к утечкам бензина и пожару!

В первую очередь, составляем список необходимых приобретений. Удобнее разбить его по группам – так меньше вероятность что-либо упустить.

  • Моторная группа: новый маслонасос с возможностью установки датчика коленвала; датчики: коленвала, детонации, массового расхода воздуха, температуры воздуха и двигателя. Также меняем шкив коленвала;
  • Новый впускной коллектор, рассчитанный для инжекторов, прокладка;
  • Топливная группа: топливная рампа с форсунками;
  • Магистральный топливопровод с фитингами. Новый бензобак, бензонасос. Регулятор давления топлива, фильтр тонкой очистки топлива;
  • Электрика: Генератор с соответствующим шкивом (старый просто не выдержит возросшей нагрузки). Контроллер (ЭБУ) – едва ли не самая важная часть системы. Готовые косы (жгуты) проводов для управления инжекторами, низковольтной частью зажигания, бензонасоса. Свечные высоковольтные провода, модуль зажигания;
  • Система впуска: новый воздушный фильтр (с корпусом), дроссельный фланец-патрубок. Переделываем привод дроссельной заслонки – нужен новый тросик;
  • Готовая заглушка на место трамблера.
Читайте также  Как подтянуть ручник на киа спортейдж 3

Разумеется понадобится необходимый инструмент, крепежные элементы хорошего качества (а не из магазина стройматериалов), набор для монтажа электрики: обжимные хомуты, стяжки, монтажные клипсы. Все надо сделать аккуратно и надежно, иначе придется выискивать неисправности, созданные вашими же руками.

Существуют готовые комплекты: либо от вашего же мотора, но более новой версии (основные узлы одинаковые, поэтому подгонять детали не придется). Можно купить КИТ-набор от известных брендов: например – BOSCH.

Замена карбюратора на инжектор – последовательность работ

Итак, все компоненты закуплены, проверяем список последний раз. После начала работ автомобиль будет обездвижен, и сгонять на авторынок за недостающим элементом не получится.

На примере ВАЗ 2109 получается такой набор:

Фотографируем все карбюраторные элементы, как это было до переделки. Многие интересуются: можно ли выполнить обратную замену инжектора на карбюратор? Разумеется, да, только вряд ли вам этого захочется. Именно для исключительных случаев фиксируем все, как было.

Совет! При таких сложных работах вообще рекомендуется проводить фотофиксацию каждого этапа работ. Потом легче будет найти ошибку, да и обслуживать систему без подробных схем установки довольно сложно.

  1. Отключаем аккумулятор и удаляем его из моторного отсека;
  2. Сливаем все технические жидкости из мотора. Бензин можно выкатать практически до нуля, а внеплановая замена моторного масла и антифриза не помешает;
  3. Демонтируем топливную систему автомобиля, начав со старого бензобака. В топливопроводах и карбюраторе есть бензин, поэтому следует позаботиться о мерах противопожарной защиты;
  4. Аккуратно удаляем старую систему зажигания. Нет смысла отрывать провода – пусть все останется в штатном виде;
  5. На место трамблера монтируем заглушку с прокладкой;
  6. Разбираем приборную панель. Если на ней предусмотрена лампа «check engine» — выполняем отвод в моторный отсек управляющего провода. Если нет – устанавливаем индикаторную лампу самостоятельно;
  7. Монтируем жгут проводов для системы зажигания. Для каждого автомобиля своя схема, основы одинаковые: питание от контакта включенного ключа, сигнал от тахометра;
  8. Для подключения прибора уровня топлива, необходимо протянуть сигнальные провода до места установки бензонасоса в бак. Старый поплавок больше не работает, необходимо будет откалибровать новые датчики уровня;
  9. Меняем маслонасос, проверяем место установки датчика положения коленвала;
  10. Удаляем старый, и монтируем новый впускной коллектор. На него крепим (на штатные места) топливную рампу с форсунками;
  11. Устанавливаем регулятор давления бензина в рампе, подключаем топливные магистрали: прямую и т.н. «обратку». Это новая трубка, в карбюраторной системе ее не было. «Лишнее» топливо удаляется не через форсунки, а возвращается обратно в бак. Это повышает экономичность;
  12. Рассчитываем маршрут прокладки топливной магистрали под днищем. Мешающие элементы временно демонтируем. Важно! Не пытайтесь протолкнуть топливопровод в какую-нибудь щель, лучше открутить и установить узел, чем испортить трубку высокого давления;
  13. Готовим новый топливный бак (очищаем, при необходимости моем). Устанавливаем топливный насос в соответствии с монтажной инструкцией (на большинстве емкостей есть стрелочка, для ориентации патрубков и фланцев). Устанавливаем бак на кронштейны;
  14. Проверяем фиксацию всех элементов топливопровода. Фитинги не должны прокручиваться и люфтить;
  15. Монтируем новые датчики: МАФ, положения коленвала, температуры;
  16. Устанавливаем модуль управления (ЭБУ) таким образом, чтобы он не грелся от силового агрегата или выпускной системы;
  17. Соединяем все косы (жгуты), проверяем плотность усадки разъемов. Если на новых контактах не было специального технического вазелина (от окисления) наносим его перед соединением разъемов;
  18. Устанавливаем дроссельную заслонку и новый тросик газа. Проверяем и регулируем натяжение, свободный ход должен быть от одного крайнего положения, до другого. Если в вашем наборе предусмотрен датчик положения дроссельной заслонки – соединяем его с ЭБУ;
  19. Монтируем новый корпус воздушного фильтра, предварительно примерив его к дроссельному узлу. Никаких перекосов и закрепления внатяг быть не должно;
  20. Собираем штатную систему вентиляции картерных газов;
  21. Устанавливаем генератор, тщательно центруем новый шкив.

Заливаем новое масло, антифриз и топливо. Проверяем отсутствие утечек и выполняем контрольный пуск мотора. Регулируем обороты холостого хода.

Вы узнали, как переделать карбюратор на инжектор малыми средствами. Обкатка двигателя не проводится, механика осталась старая. Первые 100-200 км следует произвести замеры расхода бензина, и регулярно проверять отсутствие протечек топлива и крепление новых узлов.

Ставим инжектор вместо карбюратора – есть ли смысл процедуры

Автор: Дмитрий Сапко

Инжекторный способ подачи топлива в автомобиль имеет ряд преимуществ перед традиционным карбюраторным методом. Именно поэтому многие владельцы автомобилей старого поколения желают установить на свое авто вместо карбюратора инжектор. Это действительно вполне здравые мысли, но только в том случае, если вы собираетесь все верно оформить в ГИБДД или не будете выезжать на дороги общего пользования. Дело в том, что сегодня автомобили нельзя переоборудовать самостоятельно, для каждого изменения в технической базе нужно получить разрешение у специальных организаций. А на установку инжекторного впрыска на карбюраторный двигатель никто вам разрешение не даст. Поэтому можно сразу отказаться от этого процесса, если вы боитесь проблем с сотрудниками дорожной полиции в процессе эксплуатации вашего автомобиля по дорогам общего пользования.

Если же вы не боитесь процедуры оформления или проблем с ГИБДД, то можно достичь немалых выгод установкой простого инжекторного оборудования. Достаточно приобрести комплект необходимых деталей, провести работы, проверить нужные настройки и получить необходимое качество функционирования автомобиля. Эксплуатация транспортного средства станет намного удобнее, если вы будете использовать современные средства подачи топлива. Существует несколько важных преимуществ, которые получает водитель автомобиля в данном случае. Впрочем, все выгоды нивелируются тем, что данная переделка не является официальной и не может быть зарегистрирована. Многие юристы могут оспорить этот момент, ведь не меняется объем и тип двигателя. Правда, изменяется количество лошадок, от чего зависит транспортный налог.

Выгоды от установки инжекторного оборудования на авто

Непосредственный впрыск топлива очень положительно влияет на динамику автомобиля, транспорт оказывается достаточно качественным и может эксплуатироваться в различных условиях. Вам не страшны высокие температуры, больше никогда не перегреется карбюратор или бензонасос, как это часто бывает на старых авто. Но это далеко не все важные преимущества, которые получает водитель автомобиля с инжектором вместо карбюратора. Важно вспомнить и такие черты:

  • мощность автомобиля становится выше, это особенно чувствуется при первом нажатии на гашетку, так как авто намного лучше разгоняется и демонстрирует отличную динамику;
  • также изменяется качество реакции на нажатие педали газа, это улучшает динамику, повышает комфорт управления автомобилем, расширяет возможности поездки;
  • еще одним важным преимуществом является снижение расхода топлива, автомобиль с карбюратором есть 10 литров или больше, инжектор может обойтись 7 литрами;
  • автомобиль становится неприхотливым к качеству топлива, нужно лишь иногда чистить форсунки инжектора для получения нужного качества работы силового агрегата;
  • обслуживание этой системе при правильной реализации оказывается достаточно простым, нужно лишь иногда обращаться к специалистам для решения нужных задач.

Установка инжектора вместо карбюратора решит множество проблем вашего автомобиля. Нужно признать, что транспорт может на самом деле хорошо эксплуатироваться без особых сложностей и проблем. Но для этого нужно профессионально поставить все оборудование. В ином случае машина не сможет нормально функционировать и получит не самые лестные отзывы водителя о технических преимуществах. Иногда криво установленные детали оказываются причиной очень серьезных проблем с двигателем.

Какие запчасти потребуются для переделки на инжектор?

Вопрос покупки необходимых запчастей для переделывания карбюраторной машины на инжектор достаточно сложен. Важно придерживаться параметра качества. Если вы будете покупать оборудование низкого качества, придется смириться с тем, что автомобиль будет работать очень плохо. Стоит учитывать это при обращении на разборку, где вы вряд ли сможете найти оптимальные варианты технических средств. Главные запчасти следующие:

  • новая дроссельная заслонка с новым приводом и типом управления, которая подходит для установки в инжекторный тип впрыска топлива и не будет заедать в работе;
  • рампа с установленными форсунками для последующей настройки всех деталей, с подключенными трубками для подачи топлива в систему сгорания в двигателе;
  • бортовой компьютер, который является одним из самых главных элементов системы и предлагает достаточно качественные решения для выполнения каждой задачи;
  • новая проводка, которая будет включать в себя БК и прочие элементы управления, а также позволит проводить диагностику методом подключения компьютерного оборудования;
  • новый бензонасос, который сможет развивать необходимое давление в системе, позволит подавать топливо на форсунки с достаточными параметрами и характеристиками.
Читайте также  Сколько нужно тормозной жидкости

Нужно учитывать качество покупаемых запчастей. К примеру, бензонасос покупать подержанный не имеет смысла. Такой элемент не сможет выжить долгое время в вашем автомобиле. Отдавать предпочтение подержанным форсункам можно смело, если вы можете визуально отличить качественные детали от некачественных. Иногда лучше воспользоваться помощью специалиста с большим опытом работы.

Установка и настройка всех элементов системы инжектора

Сняв старый карбюратор, вы будете готовы к установке инжекторного оборудования. Это достаточно сложный процесс, который требует концентрации внимания и определенного профессионализма. У хорошего мастера на процесс установки и настройки всех элементов уйдет полдня, если не возникнут дополнительные проблемы. Если делом будет заниматься человек без опыта, расходы времени вырастут. Главные процессы следующие:

  • установка базового топливного оборудования с учетом всех необходимых зазоров, отсутствия люфтов и прочих неприятностей в монтаже, чтобы избежать проблем;
  • установка компьютера на корпус автомобиля в безопасном месте, а также монтаж бензонасоса в бак (порой придется обзавестись новым баком для выполнения задачи);
  • при необходимости, выполнение прокладки бензопровода в безопасном месте, а также планирование проводки с ее расположением и качественным креплением;
  • подключение всех элементов, выполнение необходимых соединений, установка воздушного фильтра инжекторного типа, визуальная проверка всех деталей;
  • настройка компьютера, внесение необходимых изменений в соответствии с техническими параметрами двигателя и прочими особенностями оборудования автомобиля.

Важно использовать качественную прошивку бортового компьютера и провести полную настройку оборудования, иначе придется вскоре попрощаться с возможностью нормальной эксплуатации автомобиля. При этом неверные настройки также вызовут такие проблемы, как повышенный расход и плохая динамика машины. То есть, смысл установки инжектора будет слишком завуалирован, выгод особых вы не получите.

Первый пуск и проверка всех систем нового технического узла

После установки и настройки всего оборудования, стоит еще раз визуально проверить верность установки каждого модуля, проверить, не забита ли какая-нибудь важная деталь. После этого можно запустить двигатель автомобиля. В первом запуске не касайтесь педали газа, компьютер должен сам увеличить обороты в нужный момент. Если запуск произошел, дальше стоит делать следующие наблюдения при работе авто:

  • следите за оборотами — если у вас есть тахометр, это поможет определить нормальную работу компьютера, до прогревания авто держит 1100 оборотов, затем 900-950;
  • также следите за ровностью работы силового агрегата, если двигатель работает неровно, придется выполнять ревизию системы, чистить и перебирать каждый модуль;
  • следует дать автомобилю прогреться до рабочей температуры, а затем послушать работу двигателя, проследить за включением вентилятора и прочими функциями транспорта;
  • также не лишним будет выполнить тестовую поездку, очень аккуратно трогаясь и прислушиваясь к особенностям работы двигателя и прочего оборудования;
    заезжать далеко при тестовой поездке не стоит, но сделать несколько километров круг придется для получения необходимой информации о работе всех систем.

После установки инжектора вы также сможете поставить небольшой бортовой компьютер для определения расхода топлива, температуры двигателя, пройденного расстояния и прочих важных параметров. Это позволит вам всегда быть в курсе того, что происходит с вашим автомобилем. Важно использовать актуальные данные, чтобы всегда держать под контролем все, что происходит с вашим авто. Предлагаем небольшое видео о преимуществах установки инжектора на классический мотор ВАЗ:

Подводим итоги

Современные автомобили все обладают инжекторным впрыском топлива. Уже давно не выпускаются карбюраторные автомобили, которые были слишком прожорливыми и очень нединамичными. Сегодня инжектор стал основным видов впрыска топлива в бензиновые двигатели. Пока технологии автомобилестроения не придумали ничего более интересного, стоит использовать именно этот вариант оборудования. Выбирая инжектор для вашего автомобиля, можно подобрать оборудование, снятое с качественной иномарки. Это предоставит еще больше интересных возможностей эксплуатации транспорта, позволит активно изменить отношение к технике.

Важно использовать качественное оборудование, иначе установка инжектора окажется очередной проблемой для вашего автомобиля. Если вы хотите эксплуатировать ваш транспорт без проблем, нужно избавляться от карбюратора, как от пережитка прошлого. Этот узел окажется не самым надежным и далеко не самым удачным для каждого автомобилиста. Так что покупайте инжекторное оборудование и выполняйте модернизацию вашего транспорта. Впрочем, стоит следить за нововведениями в законах и проверять, не указаны ли такие варианты переоборудования в списке запрещенных. А что вы думаете по поводу установки инжектора вместо карбюратора?

Установка инжектора вместо карбюратора: зачем и как это возможно сделать

Здравствуйте, уважаемые автовладельцы! Воистину, наш автолюбитель намного проворнее своих зарубежных собратьев. Гаражные умельцы способны воплотить свою мечту в «металле», не ожидая пока это сделает отечественный автопром.

Владельцы карбюраторных авто не просто всматриваются вслед инжекторным иномаркам, но и норовят установить инжектор вместо карбюратора на классику, даже не прибегнув к услугам автосервиса.

  1. Отличие карбюратора от инжектора
  2. Что лучше инжектор или карбюратор
  3. Как поставить инжектор вместо карбюратора

Отличие карбюратора от инжектора

Чем отличается инжектор от карбюратора? Как одно так и второе устройство предназначено для приготовления топливной смеси воздух+бензин. Карбюратор «сосет» бензин из поплавочной камеры и за счет скорости бензин расщепляется на капли. Чем капли меньше, тем лучше он сгорает.

Механизм карбюратора, даже самого простого, довольно сложное устройство. Недостатки очевидны из принципа действия с трудностью пуска, особенно при низких температурах, на рабочих режимах неоптимальный состав смеси, сложность настройки и т.д.

Принципиальная разница между карбюратором и инжектором в том, что инжектор – это всего лишь клапан, длительность открытия которого регулируется электроникой. Бензин подается под давлением, поэтому при открытии клапана распыляется на мелкие капли. Недостатков в работе у инжектора, за исключением закупоривания каналов, практически нет.

Что лучше инжектор или карбюратор

Оспаривать преимущества инжекторной системы в чистоте работы не имеет смысла. Нормы Евро, которые действуют в России, практически закрывает на рынок путь автомобилям с карбюратором.

Но инжектор требует бензин высокого качества в сравнении с карбюратором, и регулярной промывки форсунок. В противном случае форсунки могут так «засмолиться», что ни чистка, ни промывка им не поможет. А стоят форсунки от 1500 рублей за единицу, вот и вспоминает автолюбитель добрым словом карбюратор, думая уже о том, как поставить карбюратор на инжектор

Как поставить инжектор вместо карбюратора

Сразу же сделаем ремарку: это ни в коем случае не мануальная инструкция о том, как заменить карбюратор на инжектор. Это пошаговый алгоритм процедуры. Кстати, если вы не очень дружите с «железом», то установка инжектора, вместо карбюратора должна производиться на автосервисе. Это желательно.

Далее, готовим комплект, необходимого навесного на ГБЦ, который состоит из: дроссельного патрубка, коллектора, крепления, топливной рампы с форсунками, прокладок, ресивера и т.д.

Сверлим два отверстия в блоке цилиндров: первое — для датчика детонации, второе – чтобы закрепить кронштейн модуля зажигания. Глубина отверстия под датчик – 16мм, под модуль – 20 мм, после нарезаем резьбу.

Сменим патрубок отвода жидкости охлаждения, в него монтируется датчик температуры. Далее сливаем масло, меняем поддон, маслонасос и зубчатый шкив. Тут же меняется шкив обычный генератора на шкив с зубцами.

Технологический процесс переделки карбюратора на инжектор

Снимаем аккумулятор, трамблер, бензонасос с корпусом воздушный фильтр с корпусом , коллектор, карбюратор,трос газа, трос воздушной заслонки, проводку системы зажигания, блок управления, бензобак , коммутатор, трубки, шланг вакуумного усилителя. Разбираем приборную панель.

Делаем жгут из двух проводов: +12В с клеммы 15 замка зажигания, вход тахометра. Из моторного отсека в салон проводим жгут зажигания, закрепляя его стандартным крепежом, подключив его к приготовленному жгуту. Для «CHECK ENGINE» проводим отдельный провод.

К монтажному блоку подключаем два жгута впрыска (голубой и голубой с черной полоской). Замыкаем провода идущие к датчику запуска вентилятора карбюраторной версии.

Снимаем родной жгут, который идет к датчику топливного уровня и прокладываем новый с разъемом для электробензонасоса (под шумоизоляцией на полу кузова).

Справа поверхность блока устанавливаем заглушку, на ней же крепим провода жгута «массы» впрыска. После этого монтируем ресивер, коллектор, топливную рейку с форсунками, дроссельный патрубок и заменяем трос газа.

Ставим новый бензобак, крепим хомутами и подсоединяем топливную магистраль. Перед опусканием форсунки в гнездо, создайте в системе давление и проверьте форсунки на течь.

Далее крепим рампу на коллектор, устанавливаем оставшиеся датчики, модуль зажигания и высоковольтные провода. Проверяйте надежность закрепления в точках «массы», не жалейте хомутов, закрепляя шланги и проводку.

Далее монтируем воздушный фильтр, патрубок, подсоединяем шланг вентиляции картера и подогрева дроссельного патрубка.

Читайте также  Как выставить зажигание на ваз 2115

Вот, пожалуй, и все. Именно знание технологии замены карбюратора на инжектор, поможет вам разговаривать в автосервисе на «одном языке» со специалистами.

Можно ли на карбюраторный двигатель поставить инжектор: рекомендации по самостоятельной замене

Изобретательность предприимчивых отечественных автолюбителей всегда отличала их от иностранных собратьев. Не дожидаясь милостей от производителей, доморощенные механики собственноручно колдуют в своих гаражах, игнорируя услуги профессионалов специализированных мастерских.

Если автолюбитель задумывается, как переделать родной карбюраторный двигатель на прогрессивный инжекторный самостоятельно, советуем изучить предлагаемую информацию. Не приступайте к работе, не будучи уверенным в необходимости переоборудования.

Отличие карбюратора от инжектора

Известно, что для нормального функционирования двигателя необходимо своевременно снабжать его особой «пищей», представленной воздушно-бензиновой смесью. Предназначением карбюратора является всасывание горючего из поплавочной камеры и распыление его на мелкие частицы, что происходит за счет придания топливу достаточно высокой скорости. Уменьшение размера капель улучшает качество сгорания бензина.

Принцип действия механизма определяет весьма существенные недостатки карбюратора, проявляющиеся сложностью настройки, отрицательным влиянием низких температур на запуск агрегата, неоптимальным составом горючей смеси, частыми засорениями и пр.

Применение прогрессивных технологий позволило создать усовершенствованное приспособление, снабжающее двигатель горючим. Инжектор представляется специальным клапаном, открывающимся на определенное время под четким контролем разумной электроники.

Давление при подаче топлива способствует распылению бензина на мельчайшие капли. Простота устройства инжектора несравнима с карбюратором. Единственным серьезным недостатком является засорение каналов подачи горючего.

Инжектор против карбюратора, доводы в пользу замены

Многих автолюбителей чрезвычайно утомляет необходимость частой чистки карбюратора. Добавив возможность автозапуска зимой, вне зависимости от минусовой температуры, дополненную снижением топливного расхода, получаем обоснованность перехода на инжекторный двигатель.

Итак, рассмотрим подробнее, чем привлекателен переделанный механизм:

  1. мотор без проблем заводится в любых погодных условиях. Даже на морозе двигатель легко запускается;
  2. зажигание и качество топливно-воздушной смеси перестает нуждаться в регулировке;
  3. появляется равномерность работы двигателя, характеризуемая отсутствием ощутимых рывков и неприятного дергания;
  4. снижается расход горючего;
  5. хотя и весьма незначительно, улучшается приемистость.

Однако следует учитывать и минусы подобной трансформации:

  1. замена простой механики прогрессивной электроникой требует наличия множества датчиков. Зачастую непрофессионал затрудняется определить, какой именно из них вышел из строя;
  2. достаточно ощутимые финансовые затраты на переоборудование окупаются не сразу.

Если все-таки, тщательно взвесив приведенные доводы, настроились переделывать устаревший карбюраторный двигатель, заменяя его инжекторным, следуйте предлагаемым рекомендациям. Самостоятельно осуществив непростую трансформацию, можно сэкономить на услугах специалистов автосервиса.

Необходимое оборудование и инструментарий

Разумеется, переделка двигателя требует специального оснащения, способного облегчить выполнение основных манипуляций. Вам, несомненно, понадобится:

  • хорошо оборудованный, теплый гараж. Согласитесь, затруднительно работать на холоде или под дождем. Также обязательным является наличие электричества;
  • удобная эстакада или гаражная яма. Пользоваться домкратом либо подручными приспособлениями не рекомендуется, во избежание небезопасных ситуаций, приводящих к несчастным случаям;
  • запасной автомобиль. Может пригодиться для быстрого реагирования на различные форс-мажорные обстоятельства, наподобие необходимости срочной замены бракованной детали.

Кроме того, трансформацию карбюраторного двигателя рекомендуется осуществлять с напарником. А если у вас будет пара помощников, то все необходимые действия можно выполнить за сутки.

Для облегчения процесса советуем предварительно запастись следующими инструментами:

  • набором различных отверток. Также пригодятся ключи и головки, в том числе вороток и шестигранник;
  • подходящей емкостью и специальным шлангом длиной до 4 м. Используется при сливе тосола с машинным маслом;
  • комплектом регулировочных шайб, щупов и прочих приспособлений для отладки клапанов;
  • напильником;
  • зубилом, дрелью и болгаркой, которые могут пригодиться в сложных ситуациях;
  • набором разнообразных хомутов.

Помимо этого, рекомендуется держать под рукой эффективный растворитель. Это средство используется для борьбы с закисанием гаек.

Самостоятельная замена инжекторным карбюраторного двигателя. Пошаговая инструкция

Если вы отважились рискнуть отказаться от профессиональных услуг специализированных мастерских и своими руками осуществить переоборудование автомобиля, старательно выполняйте предлагаемые рекомендации.

Не стесняйтесь просить помощи у более осведомленного товарища. Наверняка, помимо реальных действий, вам неоднократно понадобится дельный совет. Да и просто дружеская поддержка никогда не бывает лишней.

Замена механики

Преобразование карбюратора следует начинать с его демонтажа. Выполняется трансформация в такой последовательности:

  1. освобождаем бензобак от топлива, используя шланг и любую подходящую емкость наподобие канистры или бочки;
  2. снимаем бензобак, предварительно отсоединив все шланги и топливные магистрали и освободив крепления;
  3. аккуратно вынимаем карбюратор, раскрутив гайки, фиксирующие устройство на коллекторе;
  4. далее освобождаем от масла поддон. Пригодится припасенный шланг и заготовленные емкости;
  5. поддон отсоединяем от блока, раскручивая крепления по периметру;
  6. после снятия защиты ремня необходимо выставить шкивы согласно меткам. Причем выступ слева должен соответствовать риске на распредвале. Удаляя резиновую заглушку, контролируем совпадение меток на маховике и картере;
  7. маховик блокируется после снятия защиты. Сделать это можно двумя отвертками;
  8. далее снимаем шкивы, вращающие ремни генератора и ГРМ. Следите за сохранностью маленькой шпонки, она вскоре понадобится;
  9. раскручиваем крепления и вынимаем масляный насос;
  10. заменяем его новым, снабженным креплением для ДПКВ;
  11. возвращаем обратно шкив для ГРМ. При необходимости шпонку из п.8 можно слегка обработать напильником;
  12. выполняем установку нового демпфирующего шкива генератора. Тщательно закрепляем гайкой;
  13. отключив питание, заменяем старый генератор и его крепления новыми деталями;
  14. снимаем трамблер, предварительно отсоединив провода от него и свечей. Также удаляется бензонасос;
  15. далее надлежит снять крышку ГБЦ;
  16. снимаем шкив распредвала, открутив фиксирующую гайку. Развинтив крепления, вынимаем вал. Также подлежит замене сальник;
  17. устанавливаем новый вал под ДФ со шпонкой. Возвращаем обратно на положенное место крепления;
  18. после восстановления крышки-заглушки трамблера необходимо установить датчик фаз. Использование жаростойкого герметика защитит место стыка;
  19. надетый и намертво зафиксированный шкив выставляется согласно меткам;
  20. выполняем регулировку клапанов;
  21. далее следует вернуть крышку ГБЦ на место;
  22. после надевания ремня ГРМ необходимо выполнить его отладку натяжным роликом. Затем освобожденный от блоков из отверток маховик прокручивается на несколько полных оборотов. Контролируем совмещение меток. Риски на распредвале и маховике должны совпадать;
  23. теперь можно заняться установкой защиты ремня ГРМ и маховика. Также возвращаем на положенное место поддон картера мотора;
  24. следующим шагом является демонтаж резонатора, штанов, впускного и выпускного коллекторов;
  25. штаны соединяются креплением с выпускным коллектором, предварительно вкручивается лямбда-зонд. После замены резонатора все перечисленные детали возвращаются на свои места;
  26. затем монтируется датчик скорости, с заблаговременно вкрученным тросом спидометра. Датчик занимает место, ранее принадлежащее тросу;
  27. после полного слива тосола выполняем замену тройника с термостатом на новую деталь, имеющую отверстие для ДТОЖ;
  28. теперь можно заняться подсоединением всех шлангов;
  29. устанавливаем новый бензобак со всеми магистралями, трубками и топливным фильтром;
  30. заменяем впускной коллектор новым устройством;
  31. далее настала очередь установки ресивера, дросселя, рампы, форсунки и регулятора давления;
  32. соединяем шлангами рампу с магистралью;
  33. после установки всевозможных датчиков кронштейном крепим модуль зажигания;
  34. выполняем замену троса газа. Устанавливаем его на обновленный кронштейн;
  35. теперь можно подсоединить свечи к модулю зажигания. Для этого используем новые провода.

На этом, пожалуй, можно считать законченной работу с механической частью системы. Однако предстоит проделать наиболее ответственный этап установки инжектора на карбюраторный двигатель.

Переоборудование электрической системы

Требует основательного подхода. Поскольку любое нарушение может уничтожить все предыдущие труды, внимательно изучите предлагаемые рекомендации. При малейшем сомнении лучше обратиться за профессиональной помощью. Для уверенных в собственных способностях механиков приводятся следующие инструкции:

  1. контроллер соединяется со жгутом проводов;
  2. гофрированная часть из салона протаскивается в подкапотное пространство через отверстие с пассажирской стороны;
  3. все провода соединяем с датчиками;
  4. черный провод на конце жгута подключаем к плюсу аккумулятора;
  5. два коричневых проводка из салона подсоединяются к массе;
  6. подключаем питание бензонасоса, используя три контакта из четырех имеющихся (синий не трогаем), согласно схеме;
  7. после установки аккумулятора заполняем бак бензином. Для проверки достаточно 10 л;
  8. синий с розовой полоской провод из квадратной коробки слегка укорачивается и соединяется с замком зажигания через специальный контакт;
  9. после подключения двух жгутов впрыска к монтажному блоку выполняем обнуление питания, ведущего к предыдущей версии вентилятора. Это достигается обычным замыканием проводов, отвечающих за вентиляторный запуск;
  10. провода массы впрыска крепятся на заглушке, установленной с правой стороны монтажного блока;
  11. проверяем работу насоса поворотом ключа на зажигание. Специфический жужжащий звук свидетельствует о правильном подключении проводов.

Выполняя все манипуляции, необходимо строго следовать электрической схеме, которую можно найти в специализированной литературе. Если вы не способны самостоятельно разобраться с инструкциями, изложенными в книгах, обращайтесь в автосервис.

Оцените статью
Добавить комментарий
