Как разобрать карданный вал

Ремонт карданного вала своими руками – особенности и оборудование

Описание и особенности ремонта карданного вала своими руками: назначение устройства, дисбаланс, слабые места, приспособления для ремонта. Видео о работе карданного вала.

«Слушай, у тебя кардан стучит… Сдавай в ремонт, а то дело плохо кончится», – такую рекомендацию получала от своего бойфренда героиня киноленты «Москва слезам не верит». Впрочем, с неполадками «кардана», называемого по-научному карданным валом, автолюбитель часто может совладать самостоятельно, не прибегая к помощи мастерской. Чем же так важен этот агрегат и что нужно для его ремонта в «гаражных» условиях – об этом далее.

Назначение карданного вала

В принципе, машины с передним приводом в кардане не нуждаются. Их двигатель передаёт обороты ведущим колёсам посредством совершенно других элементов трансмиссии. А вот автомобилям, у которых ведущими являются задние колёса или же все четыре, без кардана никуда.

В первом случае эта деталь связывает КПП с редуктором заднего моста, а во втором обычно имеют место сразу три таких элемента. Один из них сопрягает две коробки: передач и раздаточную, два других передают обороты от последней к осям.

Кстати, автомобилем, у которого, по мнению ловеласа из картины «Москва слезам не верит», стучал кардан, был заднеприводный ВАЗ 2103.

Может ли стучать кардан

Некоторые автолюбители, разбирая эпизод из упомянутого фильма, касающийся предположительной неисправности карданного вала, в комментариях высказывают свои соображения на эту тему:

  1. Карданный вал на шлицах с эластичной муфтой вполне может застучать. Особенно это слышно при пересечении на средней и малой скоростях дорожных неровностей и выбоин.
  2. Изношенный кардан вибрирует, а не стучит.
  3. Карданный вал вообще не склонен к стучанию.

По правде говоря, работа кардана действительно сопровождается вибрацией и разными звуками. В современных машинах с этими недостатками агрегата отлично справляются высокоэффективные шумо- и виброизоляционные средства. Однако не всегда.

Дисбаланс кардана

Если набор скорости автомобилем сопровождается сильной вибрацией его кузова, то это верный признак разбалансировки карданного вала. Неисправность такого рода может вывести из строя не только этот агрегат, но и машину целиком, что чревато дорогостоящим ремонтом.

Ведь неуравновешенный кардан повышает износ таких деталей, как ведомый вал коробки передач и подшипники фланца хвостовика редуктора. Причём, неисправность хвостовика может стать причиной аварийной ситуации во время езды, последствия которой вряд ли порадуют автолюбителя.

Ну а поводов для дисбаланса можно найти достаточно. Чаще всего, проявляют себя следующие:

  • ошибки при изначальной сборке карданного вала;
  • неправильное закрепление деталей;
  • низкое качество задействованных материалов;
  • слишком большая нагрузка на вал;
  • механические деформации деталей, например, вследствие аварии.

Балансировка карданного вала

Вибрацию в машине нельзя оставлять без внимания, при первых признаках такой неполадки с ней нужно начинать бороться. Например, путём балансировки карданного вала. Это выражение широко известно в кругу автолюбителей.

«Настроить кардан» можно самостоятельно, даже не обладая дорогостоящим оборудованием, используемым автосервисом для подобных работ. Но тому, кто берётся за этот процесс, желательно хотя бы приблизительно понимать его суть. В целом, балансировка не представляет особой сложности, хотя может и затянуться надолго.

Для её осуществления потребуется смотровая яма, из которой можно добраться до кардана машины. Также пригодится ряд грузиков с разной массой, применяющихся при установлении баланса колёс. В качестве противовесов подойдут и электроды либо небольшие свинцовые элементы. Сама балансировка кардана выполняется следующим образом:

  1. Карданный вал делится по длине пополам.
  2. Кардан условно делится поперёк на четыре равных сектора. Их может быть 8 и даже более при наличии у автолюбителя достаточного энтузиазма и большого количества свободного времени.
  3. К поверхности одного из участков кардана крепится тридцатиграммовый грузик. Зафиксировать его следует надёжно, но так, чтобы потом можно было снять.
  4. Кардан тестируется путём проезда на машине по ровному участку дороги и определения степени вибрации.
  5. Если вибрация остаётся, и не все варианты с размещением грузика на валу испробованы, автомобиль возвращается в гараж на яму, и балансир переносится на другой участок кардана.
  6. Тестовая поездка повторяется.

Такой цикл следует повторять до тех пор, пока в автомобиле не будет устранена вибрация или достигнут её минимальный уровень. Затем экспериментальным методом подбирается оптимальная масса применяемого балансира, что также может поспособствовать прекращению дрожания кузова машины.

После определения веса грузика его следует уже жёстко закрепить на поверхности кардана. Например, используя электросварочный аппарат. Если автомастер таковым не располагает, тогда можно применить «холодную сварку» или же затянуть противовес металлическим хомутом.

Нарушение геометрии вала

Самыми прочными компонентами кардана считаются его цилиндры, изготовленные из стали, выдерживающей значительные нагрузки. Как правило, такие детали рассчитаны на пробег около полумиллиона километров. Но и эти элементы могут быть деформированы, например, в ходе преодоления машиной какой-нибудь неровности или вследствие поломки находящихся по их краям шарниров. Сильная вибрация при движении автомобиля, исходящая снизу, является верным признаком неполадок с карданом.

Некоторые «кудесники» советуют выравнивать вмятины на кардане с использованием кувалды. Однако недостаточно качественное выполнение таких работ может привести ещё и к скорой поломке крестовин. Потому вместо сильно деформированного кардана рекомендуется сразу установить новый, который следом желательно отбалансировать. Цена этого агрегата в сборе начинается примерно от 1300 руб.

Слабые места кардана

Чаще всего у карданного вала ломаются шарниры, крестовины и подшипники. В основном – по причине износа. Как правило, перечисленные детали рассчитаны на пробег в 60-70 тыс. км, но вполне вероятно, что он окажется меньшим. На это значение оказывают влияние:

  • особенности трансмиссии автомобиля;
  • тип привода машины;
  • качество изделий;
  • режимы, используемые при вождении;
  • условия при поездках.

Звуки или дрожание, несвойственные для исправного карданного вала, сигнализируют о неполадках среди входящих в его состав шарниров, подшипников и крестовин. Особенно, если в дебюте поездки или при смене скоростей раздаются стуки или щелчки.

Упомянутые компоненты карданного вала при большом износе рекомендуется не ремонтировать, а поменять на новые. Тем более, что такие изделия довольно просто устанавливаются и стоят относительно недорого. Ориентировочные цены на них следующие:

  • шарнир карданный – от 160 руб.;
  • крестовина карданного вала – от 280 руб.;
  • карданный подшипник – от 300 руб.

Автолюбитель, обладающий нужными навыками, может осуществить замену таких элементов карданного вала самостоятельно. Тем же, кто не является «спецом» по этой теме, лучше доверить процесс мастерам автосервиса.

Разгерметизация шарниров

Ещё одной неполадкой, типичной для кардана, является разгерметизация защитных оболочек шаровых шарниров. При износе такого кожуха в нём образуется пробоина, через которую может выливаться трансмиссионное масло. В случае недостаточного количества этого лубриканта шарниры не будут смазываться надлежащим образом, что приведёт к быстрому их износу вследствие повышенного трения.

Следы от масла под шаровыми шарнирами простаивающего автомобиля указывают на такую поломку, которая исправляется заменой прохудившихся чехлов на новые. Цены на подобные защитные кожухи начинаются от 120 руб.

Приспособления для ремонта кардана

На современном рынке присутствуют немало предложений по продаже оборудования для ремонта карданного вала. В основном оно рассчитано на автосервисы, но и частные автолюбители при желании могут установить у себя в гараже какое-нибудь приспособление из этой серии. Например, для более точной балансировки кардана либо облегчения процесса сборки-разборки этого агрегата.

К подобному оборудованию относится стенд Р-223, предназначенный для ремонта не только карданных валов, но и рулевых управлений. В ходе модернизации этот «верстак» получил меньшие габариты и усиленную столешницу, способную выдержать вес до двух тонн.

Устройство оборудовано собственной подсветкой, а также перфорированным экраном и выдвижным ящиком для инструментов. Подлежащий разборке кардан устанавливается на специальную подставку, фиксируется тисками и посредством гидравлического пресса, оснащённого манометром, подшипники демонтируются с вилок. Цена агрегата составляет около 136 тыс. руб.

Читайте также  Ваз 2115 как снять панель приборов

Если же требуется выразить дрожание кардана в численном эквиваленте, то здесь поможет работающее вместе с компьютером устройство Виброком-1. В основу датчиков этого прибора легли модули MEMS акселерометров GY-61. В базовую комплектацию агрегата входят два вибропреобразователя, фотоэлектрический определитель фазового угла, блок USB, а также «флешка» с программами. Цена комплекса – 12 тыс. руб.

Заключение

Стучит кардан или вибрирует – всё равно его нужно ремонтировать. В автосервисе балансировка будет стоить около 3-5 тыс. руб., в собственном гараже – как говорится, «дёшево и сердито». Но для качественной регулировки этого устройства обычно требуется дорогостоящее оборудование, далеко не у каждого автолюбителя находящееся под рукой. Так что водитель «тройки» из фильма «Москва слезам не верит» в чём-то был прав.

Видео о работе карданного вала:

Описание и особенности ремонта карданного вала своими руками: назначение устройства, дисбаланс, слабые места, приспособления для ремонта. Видео о работе карданного вала.

Удаление щелчка, разборка кардана и шруса кардана.Смазка

Итак начну с далека.
Мой редуктор отьездил 300тыс, из них с 220 на чипе, и начал ВЫТЬ
Так же появились небольшие щелчки при трогании и при отпускании и нажатии на педаль акселератора.
При сливе масла из редуктора была обнаружены стружка в количестве 1см куб(((
Т.к я очень дотошный и скурпулезный, люблю что бы все было по феншую — вплоть до всех одинаковых колпачков на вентилях))), то для решения этого косяка были проделаны сие мероприятия:
Замена СБ редуктора
Замена редуктора
Поле покатушек пары дней, щелчок снова появился наблюдение
Тут я подумал что этот редуктор тоже изношен, те изношена его ГП или проблема все же не в редукторав др месте.
Привода или фланцы.
Ок — поехал в гараж — вытащил фланцы со старого редуктора, — они в идеале!

Те щелчок не из их шлицов!
Пару деньков я размышлял в чем же мб дело, конечно же ппрошерстил весь инет, читал форумы и статью, анализируя похожие проблемы.
Наткнулся на пару статей — о там что щелчок мб из ШЛИЦОВ КАРДАНА
или из ШРУСА КАРДАНА
Да на новых моделях вместо крестовины в конце кардана, он прикручен к редуктору непосредственно через ШРУС tis.bmwcats.com/doc1056831/
Так же посмотрел как разобрать кардан, где стоит опора (подшипник) tis.bmwcats.com/doc1001176/

Решил не тянуть

за хвост.)))
Почесал в гараж, с затем на пару включали передечи D_R_D_R и через нейтраль, слушая и щупая кардан как любимую женщину)

Было обнаружено невзрачно, что щелчок врожде идет от средины или шруса и отдаеться в редуктор!
Решили снять кардан.
3 болта от муфты
2 опора
6 шрус к редуктору.
Снимаем аккуратно и выносим пациента на стол!
Разбираем по тису кардан, ПОМЕТИВ ОБЕ ЧАСТИ
Разбираем — он немного грязный внутри, моем от чачи и ржавчины.
Возможно стук отсюда, тк там сухо и шлиц щелкает при изменении нагрузки.

оставляем пока так.
Далее переходим к шрусу.

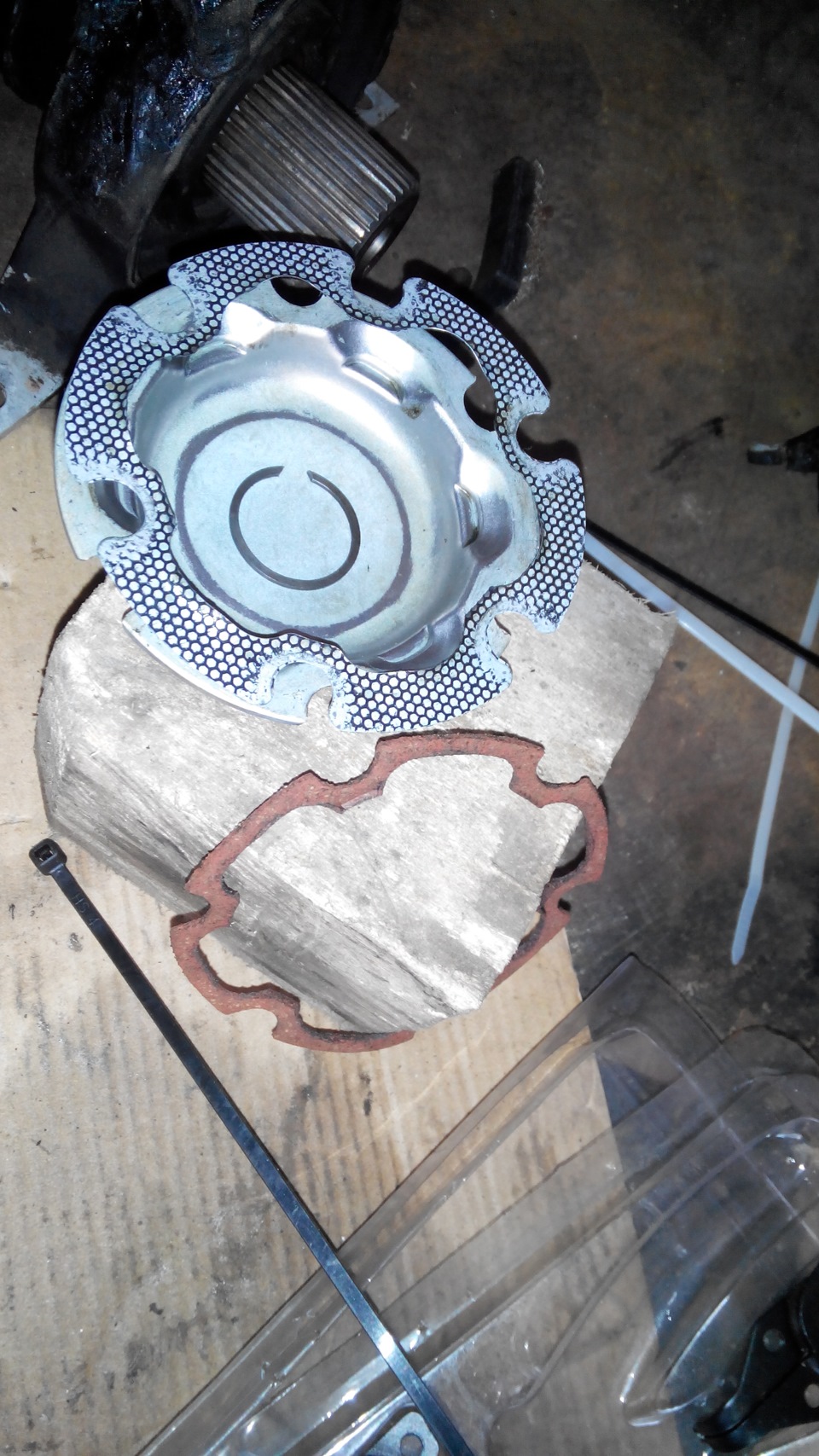

Самое аккуратное — поддеваем крышечку — НЕ ПОРВИТЕ ПРОКЛАДКУ.
Крышка гнется но мы ее аккуратно поддеваем

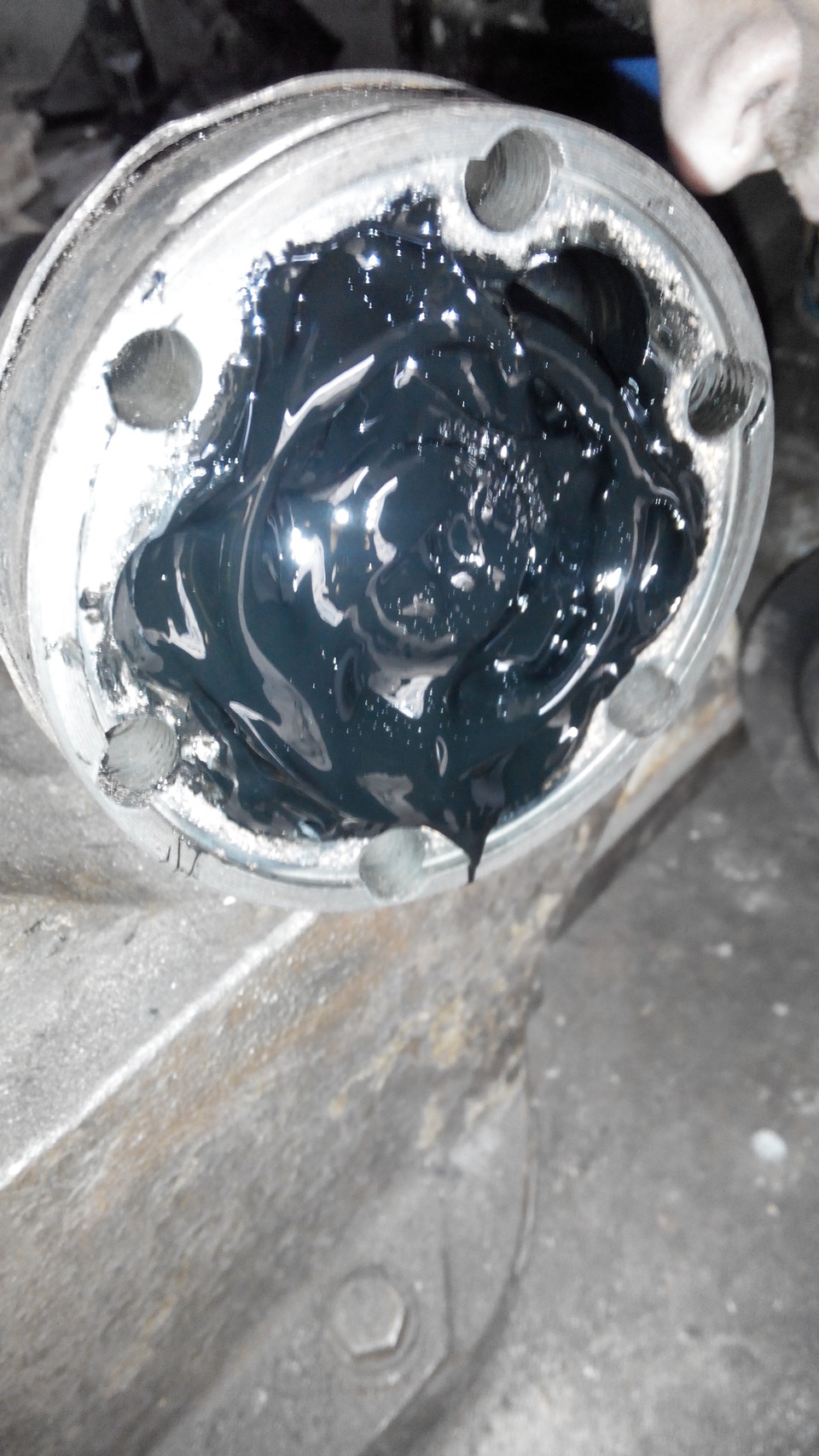

Смазка есть но она уже черная!
Разбираем шрус, Съемник мне не понадобился, сбивали шрус — ключем на 36 и молотком.
Моем шрус

Можно было разобрать перед мойкой
но я не решился и сделал это после, пометив шарики и обе обоймы.
Вытираем остатки смазки после мойки

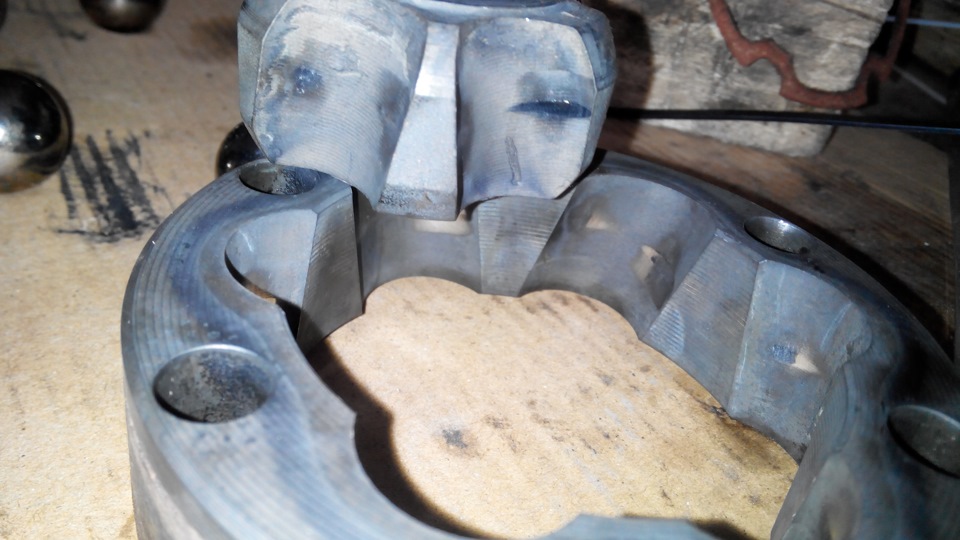

Как видно есть ИЗНОС обойм!
Возможно стук от сюда, тк смазка уже исчерпала себя.
Моем крышечку и прокладку

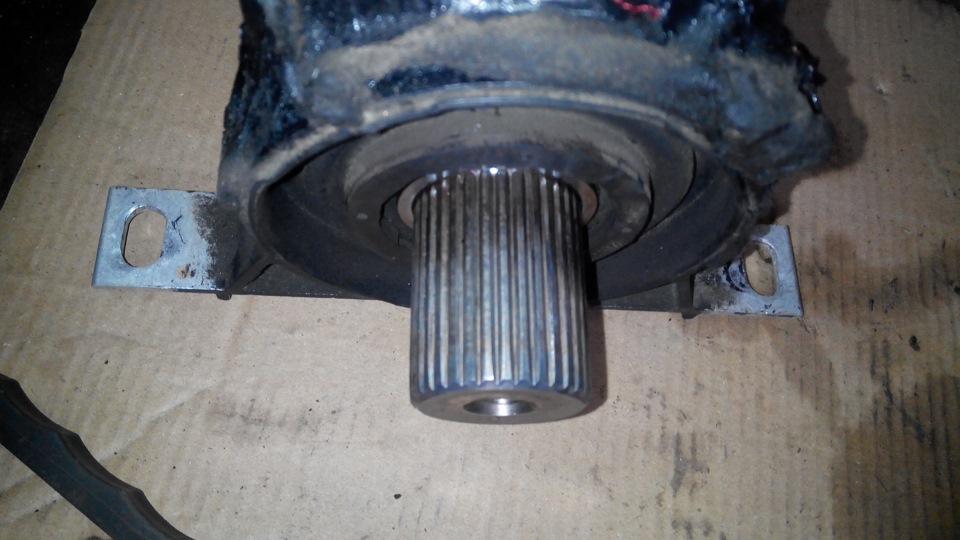

Моем пыльник и шлиц кардана на конце

Что делаем далее,

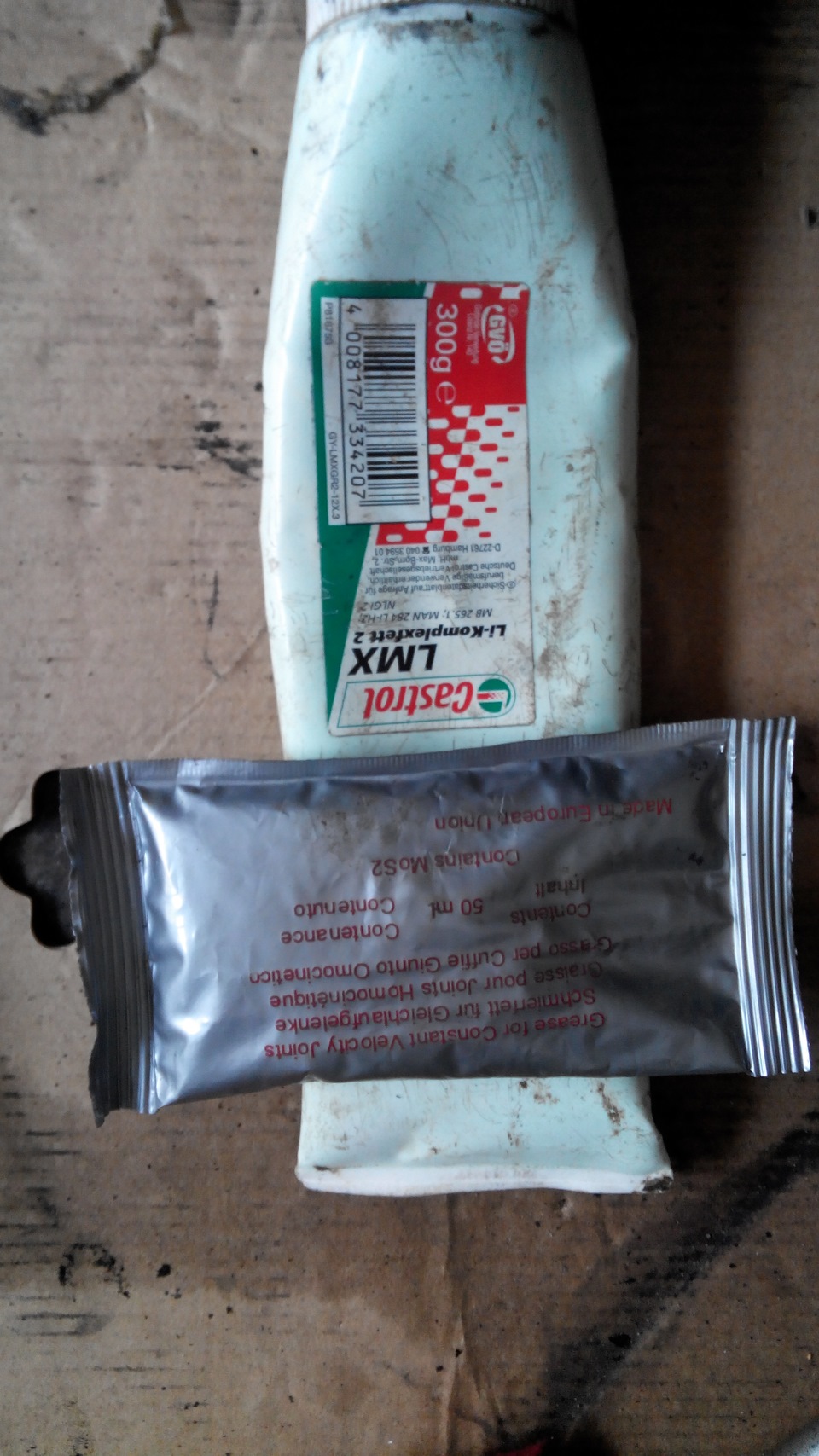

Есть такая замечательная смазка
Castrol LMX Li-Komplexfett 2
Которую мне любезно предоставил мой друг Саша
Спасибо Саня.
Вот еще некоторый смазки, подбор

Ей как раз и мажут соединения шлицов, то шлицы не будут стучать если там все же есть небольшой люфт — который только под нагрузкой может обнаружиться.

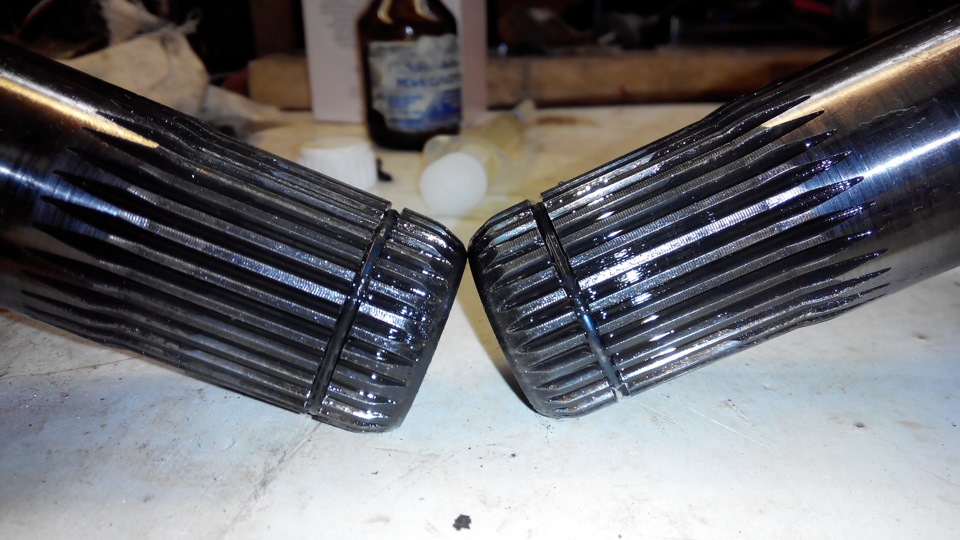

Мажем шлиц шруса, хот в тисе и написано что он дб сухой.

Сам шрус я не решился мазать этой смазкой, тк для шарикового шруса надо спец смазка с MOS2
Такая у меня осталась еще с прежней машинки — когда я менял пыльники шруса — а с ними шла смазка, Старая, но она нормальная тк пакетики закрыты от кислорода.))

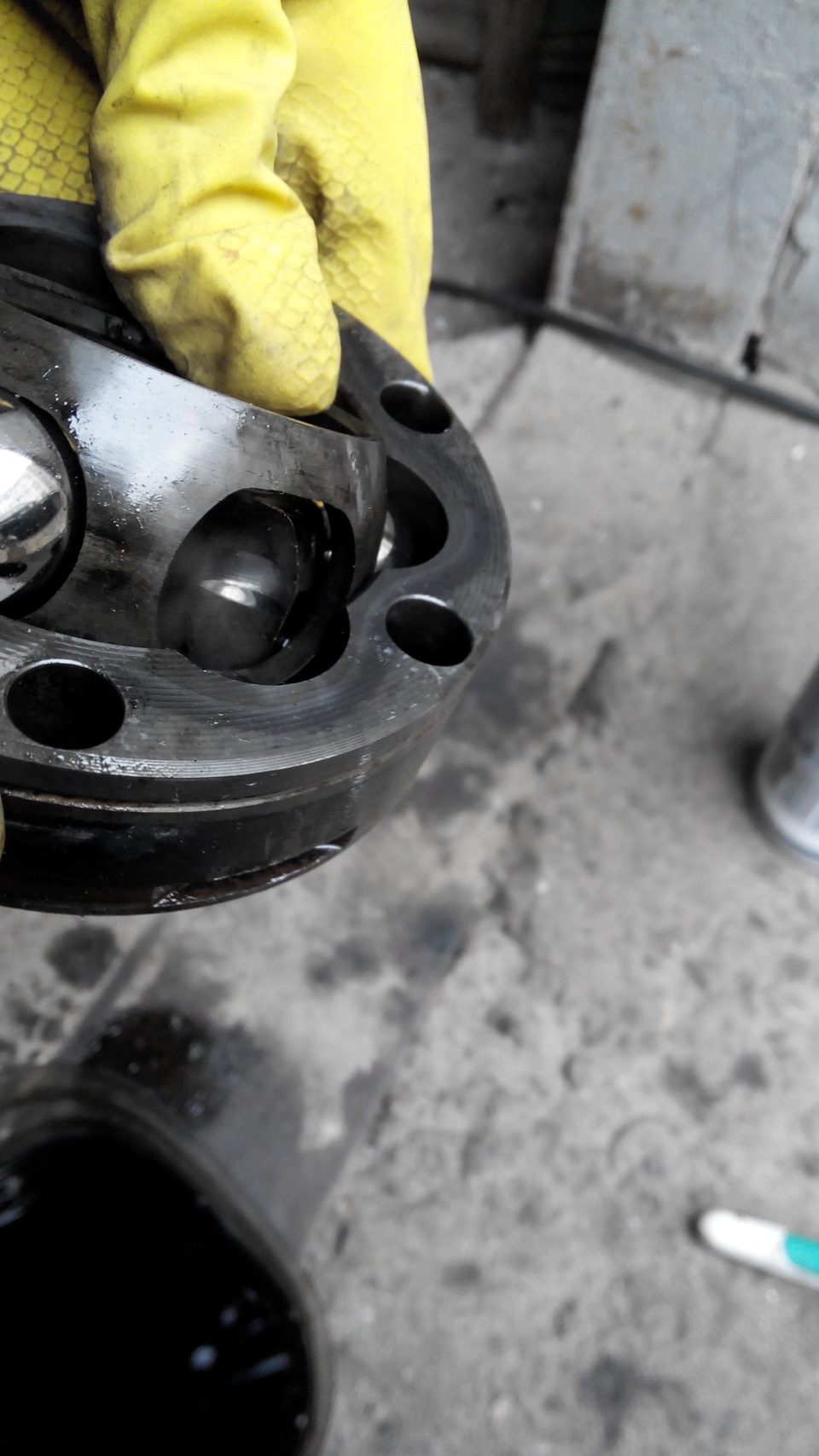

Наносим смазку в шарики шруса

Собираем шрус, вставляем его на шлицы — правильной стороной (пазы сточенных шлицов шруса — внутрь)
одеваем прокладочку

Далее собираем кардан
Устанавливаем на место.
Решил я протестировать, не ставя глушитель))
Слушать на хороших колонках)

Люди были в ах…е когда я давил тапку за 3 тыс
Звук приятный и красивый
Постоянно ездить так нельзя))
Видно как на 100км.ч буксует зимняя резина 225 ширины — зацепа не хватает, до 2 тыс можно ехать и гула нет — те можно выкинуть весь выхлоп и сварить трубу))))
Но суть не в этом)
В общем при проверке выяснилась полная тишина при трогании и езде — в плане щелчка.
Так же при реверсе передач)))
Вот такие дела.

Запись делаю с опозданием, тк протестировал в течении нескольких дней, за которые появлялся щелчок.
Пока его НЕТ

Еще проверили редуктор и гранаты, те внутренние шрусы задней оси
в редукторе тоже есть небольшой люфт и стук если держать гранаты и щелкать входной фланец
а так же присутствует небольшие крены (люфты) шрусов
возможно эо дает больший люфт при реверсе передач
а может стук и от туда
Но пока он не появился
Я очень рад что сделал это сам)) за 0 рублей)
Вот такие пироги))
На очереди, передние стойки подвески, тк левая вытекла вовсе( Запчасти

Как разобрать карданный вал

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

  • одна или несколько секций из тонкостенной полой трубы;
  • шлицевое раздвижное соединение;
  • вилка;
  • крестовина;
  • подвесной подшипник;
  • элементы крепления;
  • задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Признаки проблемы

О необходимости скорой замены крестовины карданного вала вам просигнализирует щелчок (а иногда и откровенное клацанье) в момент трогания автомобиля с места. Затягивать с проведением данной операции не стоит, поскольку изношенная крестовина начинает разбивать проушины вала и карданного шарнира; увеличиваются вибрации и нагрузки на редуктор, мост, что, в свою очередь, приведет к более серьезному и дорогостоящему ремонту. Замена крестовины карданного вала без особых проблем производится в гараже своими руками.

Последовательность проведения ремонтных работ следующая:

  • Диагностика и определение того, что проблема кроется именно в данном узле.
  • Покупка необходимых запчастей, подготовка инструмента и рабочего места.
  • Снятие карданного вала с автомобиля.
  • Непосредственно замена изношенной детали.
  • Проверка работоспособности, сборка и установка кардана на автомобиль.

Крестовина, как элемент кардана, соединяет между собой отдельные части, имеющие на своих концах специальные вилки, куда она и монтируется. Неприятное клацанье происходит из-за выработки подшипника, в результате чего образуется зазор. В момент трогания крестовина сначала преодолевает этот зазор, и только потом усилие с ударом передается на вилку.

Готовимся к ремонту

Для начала необходимо приобрести новую крестовину, а к ней дополнительно стопорные кольца, поскольку их также придется заменить.

Для проведения данной операции вам потребуется гараж с подъемником или ямой. Подъемники в частных гаражах явление довольно редкое, поэтому опишем процесс работы при наличии смотровой ямы. Автомобиль необходимо загнать на яму, под колеса поставить противооткатные упоры. В том случае, если вы выполняете ремонт в одиночку, упоры разумнее ставить под передние колеса, так как в процессе автомобиль необходимо перемещать. Исключение составляют те счастливые владельцы, у которых яма на всю длину гаража и можно демонтировать кардан, не передвигая автомобиль.

С другой стороны применение съемника и сама предлагаемая технология больше относятся к теории, потому как подобный метод ничем, кроме лишних проблем, обычно не заканчивается. Поэтому намного проще и в несколько раз быстрее демонтировать карданный вал. Разумеется, при условии, что вы обладаете навыками самостоятельного ремонта, а все болты нормально откручиваются.

Читайте также  Почему не работает омыватель

Снятие и разборка узла

Для облегчения работы рекомендуется включить первую или вторую передачу, что заблокирует кардан. Прежде чем приступить к снятию карданного вала обязательно, стоит пометить положение вилок относительно вала и фланца редуктора. Это позволит вам правильно установить кардан при сборке, тем самым избежать дисбаланса и биения.

Для начала требуется освободить болты крепления задней вилки к фланцу редуктора. Сделать это можно используя рожковые ключи (обычно типоразмера 12-13 мм). Затем демонтируем промежуточную опору подвесного подшипника. Удобнее будет использовать торцовый ключ или головку на 13. Теперь вам остается только аккуратно вытащить карданный вал из шлицев со стороны коробки передач.

После снятия вала его обязательно нужно очистить от грязи. Используя специальный съемник или подручные средства (плоские отвертки и шило), извлеките стопорные кольца из проушин вала и вилки карданного шарнира. Будьте предельно осторожны и берегите глаза. Стопорные кольца изготовлены из пружинной стали, поэтому при их снятии подручными средствами они имеют свойство вылетать из канавок в неизвестном направлении.

Далее необходимо подобрать цилиндрическую проставку диаметром немного меньше проушины на валу. Старая крестовина уже отработала свой ресурс и не представляет для нас никакой ценности. Поэтому ударами молотка через проставку выбиваем пробку, противоположную направлению удара. Аналогичным образом необходимо удалить оставшиеся пробки и извлечь крестовину.

После того как крестовина извлечена, хорошенько очищаем проушины от оставшейся грязи, дабы она не попала в новые подшипники при сборке. Можно использовать бензин и кисть. После очистки стоит внимательно осмотреть проушины. В случае необходимости напильником круглого сечения удалить образовавшиеся задиры внутри проушин. Пробка должна входить с небольшим натягом, но ее не должно закусывать.

Неисправности кардана

Карданный вал ВАЗ 2107 в процессе эксплуатации под воздействием постоянных нагрузок изнашивается. Больше всего износу подвергается крестовина. В результате кардан теряет свои оригинальные характеристики, появляется вибрация, стуки и т. п.

Вибрация

Иногда во время движения на ВАЗ 2107 начинает вибрировать кузов. Причина этого обычно кроется в карданной передаче. Это может быть установка вала изначально низкого качества или неправильная сборка узла. Вибрация может появиться и при механических воздействиях на кардан при наезде на препятствия или при ДТП. Такая проблема также может быть следствием неправильной закалки металла.

Причин, приводящих к дисбалансу карданной передачи, немало. Вибрация может появиться при больших нагрузках. Кроме этого, кардан ВАЗ 2107 может деформироваться даже при нечастой эксплуатации автомобиля. Это тоже приведёт к возникновению вибрации. В таких ситуациях требуется балансировка или замена узла, причём проблема должна быть устранена немедленно. В противном случае вибрация кардана может привести к разрушению крестовин и редуктора заднего моста, и стоимость ремонта многократно возрастёт.

Возникновение вибрации кузова ВАЗ 2107 может быть связано с повреждениями подвесного подшипника

Кроме этого, вибрация может могут возникнуть из-за резинового элемента подвесного подшипника. Резина со временем становится менее эластичной, и баланс может нарушиться. Выработка подшипника тоже может привести к вибрации кузова при трогании с места. Это, в свою очередь, может стать причиной преждевременного выхода из строя крестовин.

Устанавливаем новую крестовину

Теперь необходимо подготовить все детали к сборке. Новую крестовину и подшипники необходимо слегка смазать маслом, стопорные кольца должны быть под рукой.

Новую крестовину заводим в проушины карданного вала и слегка вбиваем одну пробку. После этого вставляем крестовину в подшипник (обязательно следим за чистотой поверхностей) и забиваем пробку ровно до канавки для стопорного кольца. Устанавливаем стопор на его законное место. Теперь необходимо перевернуть вал и через мягкую, например, алюминиевую проставку слегка постучать по крестовине, чтобы пробка уперлась в стопор.

Зазор между крестовиной и пробками во время работы кардана должен быть максимальным, чтобы исключить подклинивание. Проверяем чистоту поверхности крестовины и устанавливаем на место вторую пробку. Вторая пробка устанавливается аналогичным образом – до появления пояска под стопорное кольцо. После установки второй пробки необходимо проверить работу крестовины. При ее вращении подклинивания не допускаются.

Устанавливаем второе стопорное кольцо. Подобным образом проделываем те же манипуляции с вилкой карданного шарнира. После окончательной сборки снова проверяем работоспособность. Если и здесь все в порядке, устанавливаем карданный вал на автомобиль в обратном к снятию порядке. Но перед этим стоит смазать шлицы.

Теперь, обладая всеми необходимыми знаниями, вы можете самостоятельно заменить крестовину карданного вала. После проделанной работы по замене изношенных деталей уходят все посторонние шумы и вибрации. При условии качественной сборки узел служит достаточно долго. Удачного ремонта!

Ремонт кардана ВАЗ 2107

Демонтировать кардан ВАЗ 2107 для ремонта или замены можно без эстакады или подъёмника. Для этого потребуется:

  • рожковый и торцевой ключи на 13;
  • плоская отвёртка;
  • головка на 13 с воротком или трещоткой;
  • молоток;
  • пассатижи.

Для ремонта кардана потребуется стандартный набор инструментов

Демонтаж кардана

Для ремонта или замены эластичной муфты кардан потребуется снять с автомобиля. Его демонтаж осуществляется в следующем порядке:

  1. Стояночным тормозом фиксируются задние колёса.
  2. Откручиваются четыре болта крепления кардана к заднему редуктору.

Задняя часть кардана крепится к редуктору заднего моста четырьмя болтами

Для демонтажа кронштейна подвесного подшипника необходимо открутить две гайки

Для снятия кардана со шлицев нужно несильно ударить по валу молотком

При демонтаже на кардан и фланец для облегчения последующей сборки наносят метки

Если в шарнирах появился люфт, крестовину обычно меняют на новую. Дело в том, что изношенные игольчатые подшипники ремонту не подлежат. Демонтаж крестовины после снятия кардана осуществляется следующим образом:

    Специальным съёмником или подручными инструментами вынимают стопорные кольца, удерживающие стаканы шарниров в пазах.

Стаканы шарниров удерживаются в пазах стопорными кольцами, которые при демонтаже крестовины необходимо удалить

В результате ударов по крестовине молотком стаканы выходят из своих посадочных мест

Установку новой крестовины производят в обратной последовательности

Разборка и сборка карданной передачи

Для выполнения работы потребуются: новая крестовина в сборе, съемник крестовин, гайка вилки карданного вала и отрезок трубы с наружным диаметром 22 мм, внутренним не менее 15 мм и длиной 10 мм.

1. Снимаем карданную передачу (см. «Карданная передача – снятие и установка») .

2. Очищаем валы и шарниры от грязи, промываем их водой с моющим средством.

3. Наносим кернером или краской метки (с одной стороны вала) взаимного расположения вилок карданных шарниров во избежание нарушения балансировки карданной передачи.

Разборка карданного шарнира

На автомобиле с большим пробегом рекомендуется предварительно обстучать через подходящую выколотку (головку торцового ключа или старый поршневой палец) торцы стопорных колец и нанести на них проникающую жидкость.

1. Щипцами для сжатия стопорных колец снимаем четыре кольца.

2. Подшипники установлены в вилках шарниров с натягом. В случае коррозии натяг в соединении дополнительно увеличивается, поэтому во избежание повреждения вилок при разборке рекомендуется пользоваться не молотком, а специальным съемником и заранее обработать весь шарнир проникающей смазкой.

3. С помощью съемника частично выпрессовываем подшипник в чашку съемника до упора крестовины в вилку. При этом подшипник выходит из вилки только на 1/3 своей высоты.

4. Зажимаем карданный вал в тиски за вилку шарнира, чтобы не деформировать трубу. Наносим молотком через выколотку удары по проушинам вилки переднего карданного вала, смещая крестовину до упора в вилку. При этом подшипник частично выпрессовывается.

5. Из отрезка трубы изготавливаем два полукольца.

6. Перемещаем вилку переднего карданного вала с крестовиной в противоположную сторону и устанавливаем полукольца на шип крестовины (показано одно полукольцо).

7. С помощью съемника выпрессовываем подшипник.

8. Выводим крестовину из вилки заднего карданного вала.

9. Аналогично выпрессовываем подшипник из вилки переднего карданного вала, зажав его в тиски, но так, чтобы не деформировать трубу.

10. Снимаем крестовину.

11. Нанося удары молотком через выколотку, выпрессовываем подшипники из вилок заднего и переднего карданных валов.

Сборка карданного шарнира

Перед сборкой дополнительно очищаем вилки шарнира от грязи.

В процессе сборки необходимо обеспечить осевой зазор крестовины в пределах 0,01 –0,04 мм. Больший зазор делает негерметичными уплотнения подшипников и нарушает балансировку передачи. Регламентированный зазор обеспечивается установкой стопорных колец соответствующей толщины. В запасные части стопорные кольца поставляются толщиной от 1,50 до 1,62 мм.

Крестовина и комплект подшипников должны заменяться одновременно.

1. Перед установкой новых подшипников и крестовины, убедившись в чистоте этих деталей, обильно покрываем игольчатые ролики смазкой. Можно использовать Фиол-2У, № 158, МС1000, ШРУС-4 или другую смазку с аналогичными свойствами. Заполняем смазкой и отверстия шипов крестовины.

Нельзя применять для смазки карданных шарниров жидкое масло, различные солидолы, графитную смазку, а также ЦИАТИМ-201.

Покрываем тонким слоем смазки отверстия проуши н вилок для облегчения запрессовки и защиты от коррозии.

2. Надеваем на шипы крестовины уплотнительные кольца (раздвоенной кромкой в сторону подшипника!) и устанавливаем пластмассовые торцовые шайбы в отверстия шипов крестовины.

3. Помещаем крестовину между проушинами вилки.

Легкими ударами молотком через проставку запрессовываем подшипник в вилку немного глубже канавки под стопорное кольцо. Щипцами устанавливаем в канавку стопорное кольцо.

4. Перевернув вилку, запрессовываем второй подшипник до тех пор, пока первый подшипник не упрется в стопорное кольцо. Устанавливаем стопорное кольцо второго подшипника.

5. Аналогично запрессовываем подшипники в проушины второй вилки.

6. После запрессовки всех подшипников и установки стопорных колец следует обстучать проушины вилок легкими ударами молотка. Это необходимо сделать для того, чтобы прижать подшипники к стопорным кольцам. При этом появятся зазоры между торцами шипов крестовины и донышками подшипников, необходимые для нормальной работы соединения.

Собрав шарнир, следует проверить его на легкость качания и отсутствие ощутимого от руки осевого люфта в обеих вилках. При обнаружении такого люфта следует установить стопорные кольца большей толщины.

Снятие промежуточной опоры

Промежуточную опору обычно приходится снимать при износе ее подшипника, однако, к этому времени, как правило, имеет повреждения и упругая подушка опоры. Поэтому целесообразнее заменить опору с подшипником в сборе.

Для выполнения работы потребуется универсальный двухзахватный съемник.

1. Зажимаем в тисках передний карданный вал так, чтобы не деформировать трубу.

2. Тонким бородком расконтриваем гайку крепления вилки переднего карданного шарнира.

3. Торцовым ключом на 27 мм отворачиваем гайку.

4. Двухзахватным съемником спрессовываем вилку со шлицев карданного вала.

5. Снимаем вилку и грязеотражатель.

6. Установив промежуточную опору на два подходящих ключа или стержня, через выколотку из мягкого металла выбиваем вал из подшипника.

7. Снимаем с вала второй грязеотражатель.

Установка промежуточной опоры

1. Устанавливаем промежуточную опору в обратной последовательности. На шлицы переднего карданного вала наносим любую пластичную смазку для защиты от коррозии.

2. Затягиваем новую гайку крепления вилки переднего карданного вала моментом 79,4 –98,0 Н.м и законтриваем ее бородком.

Снятие эластичной муфты

Эластичную муфту обычно приходится снимать для замены ее резинового элемента (при его повреждении). Если элемент не поврежден и будет установлен на место, следует приобрести червячный хомут диаметром не менее 140 мм для стягивания муфты при установке. Новая муфта поставляется в комплекте со специальным монтажным хомутом.

1. Снимаем карданную передачу (см. «Карданная передача – снятие и установка») .

2. Торцовым ключом на 13 мм с удлинителем отворачиваем две гайки крепления поперечины коробки передач к кузову.

3. Для облегчения снятия и последующей установки (в случае использования прежней муфты) стягиваем ее резиновый элемент хомутом.

4. Торцовым ключом на 19 мм отворачиваем три самоконтрящиеся гайки болтов крепления муфты, удерживая болты от проворачивания ключом того же размера.

5. Снимаем муфту вместе с центрирующим кольцо м и резиновым уплотнителем.

6. Отвернув три гайки болтов крепления эластичной муфты к фланцу переднего карданного вала, разъединяем детали.

Установка эластичной муфты

1. Устанавливаем новую муфту в обратной последовательности.

При этом обязательно следим за тем, чтобы выступы на муфте вошли в соответствующие пазы фланцев переднего карданного вала и вторичного вала коробки передач.

2. Устанавливаем карданную передачу на автомобиль (см. «Карданная передача – снятие и установка») .

Как разобрать карданный вал

Снятие и осмотр карданной передачи было рассмотрено в статье – «Как снять карданный вал автомобиля Газель»

Разборка карданной передачи

Так как карданная передача отбалансирована на заводе, при каждой ее разборке и последующей сборке необходимо сохранить первоначальное взаимное положение валов.

В противном случае при движении автомобиля может возникнуть заметная вибрация.

Чтобы при сборке шлицы хвостовика промежуточного вала и шлицевой вилки заняли прежнее положение, делаем метки краской или зубилом на трубе промежуточного вала

Делаем метки краской или зубилом на шлицевой вилке среднего шарнира.

Отверткой отгибаем выступ стопорной шайбы, расположенную внутри шлицевой вилки

Вставив в вилку вороток или отвертку, удерживаем шарнир и отворачиваем болт на три оборота.

Вынимаем пассатижами П — образную пластину.

Медным молотком или через проставку сбиваем вилку со шлицев промежуточного вала

Выворачиваем болт со стопорной шайбой

Ударяя шлицевым хвостовиком промежуточного вала о деревянную подкладку, сбиваем промежуточную опору

Вынимаем из промежуточной опоры защитные кольца.

Перед сборкой карданной передачи закладываем смазку Литол-24 в углубления защитного кольца со стороны, обращенной к карданному валу, и вставляем кольцо.

Покрываем смазкой ШРУС-4 шлицы промежуточного вала.

Оправкой, изготовленной из трубы (диаметром, приблизительно равным диаметру внутреннего кольца подшипника промежуточной опоры), напрессовываем опору на шлицы промежуточного вала до упора.

Закладываем смазку с другой стороны подшипника и надеваем второе защитное кольцо.

Устанавливаем уплотнительное кольцо в выточку вилки заднего карданного вала.

Заворачиваем болт с надетой на него стопорной шайбой в торец вала, предварительно смазав несколькими каплями герметика резьбовое отверстие.

Нанеся на заходную часть шлицев переднего вала поясок герметика шириной 10 мм, надеваем вилку, совместив ранее нанесенные метки.

Вставляем П — образную пластину под стопорную шайбу так, чтобы выступ на пластине вошел во впадину шлица вилки, а усик на стопорной шайбе – в вырез пластины.

Заворачиваем и затягиваем болт.

Стопорим болт, отогнув на его грань выступ стопорной шайбы

Разборка карданного шарнира

Промыв керосином детали шарнира, помечаем их взаимное положение.

Поддев отверткой, осторожно снимаем стопорные кольца подшипников.

Удобнее разобрать шарнир специальным съемником.

При его отсутствии выпрессовываем подшипник в тисках, для этого подбираем из отрезков труб или колец старых подшипников упорное кольцо и оправку.

Шарнир зажимаем в тисках так, чтобы оправка располагалась со стороны масленки и выпрессовываем подшипники

Сняв с крестовины подшипники в сборе с манжетами, снимаем вилку

Аналогично выпрессовываем вторую пару подшипников (манжеты должны остаться в корпусах подшипников) и вынимаем крестовину.

В случае установки нового шарнира его детали промываем от консервационной смазки.

Каждый подшипник промываем отдельно, чтобы не перемешивать иглы. На торцах манжет должны быть фаски, их можно сделать мелким надфилем.

Высушив вымытые детали, надеваем манжеты на шипы крестовины так, чтобы пружинки были обращены в сторону грязеотражателей.

Заливаем немного масла в стаканы подшипников и надеваем их на крестовину.

Теперь снимаем три из них вместе с манжетами, а четвертый (со стороны масленки) — оставляем.

Дальнейшая сборка шарнира не отличается от сборки шарнира с деталями, бывшими в эксплуатации.

Свободный шип крестовины, противолежащий масленке, заводим в ушко вилки, а затем противоположный шип с надетым на него подшипником и стопорным кольцом – в противоположное ушко.

На свободный шип надеваем подшипник, введя его в отверстие ушка вилки.

Убедившись, что оба подшипника направлены в отверстия вилки, зажимаем шарнир в тиски, подложив между губкой тисков и ушком вилки упорное кольцо.

Запрессовываем подшипник на стороне масленки до соприкосновения запорной шайбы с ушком вилки.

Надеваем второе запорное кольцо на противоположный подшипник.

Обе половины шарнира собираем одинаково, но не забудьте восстановить взаимное положение вилок по меткам, сделанным до разборки.

Собирая остальные шарниры, устанавливайте крестовины так, чтобы масленки всех шарниров располагались в одной плоскости и по одну сторону шарнира.

Приспособление для разборки карданных шарниров

Разборка любых карданных шарниров будет проще и удобнее, если пользоваться приспособлением, показанным на рисунке.

Расстояние между опорными пластинами выбирается в зависимости от размеров шарнира.

Оцените статью
Добавить комментарий
