Как сделать завихритель воздуха
Завихритель воздуха на инжектор своими руками
Завихритель воздуха для карбюраторного двигателя своими руками
Завихритель во впуск своими руками
Завихритель воздуха на инжектор своими руками
Завихритель
Завихритель

Как сделать завихритель воздуха

Завихритель воздуха на инжектор своими руками

В этой статье Вы узнаете как сделать завихритель воздуха на инжектор своими руками. Все результаты начальный промежуточный и конечный были измерены на автомобиле Holden VL Turbo при разгоне от 0 до 100км/ч. Конечный результат уменьшение время разгона до 100 км/ч на 0.55 секунды. Затраты 30%, в России можно обойтись и 300 рублями.

Статья была написана иностранным другом по тюнингу, чем Мы ему и благодарны!

Начнём, автомобиль для тюнинга Holden VL Turbo 6-ти цилиндровый двигатель объёмом 3-и литра с турбиной. Цель данного тюнинга заключалось в увеличении мощности двигателя при минимальных затратах и путём доработки системы впуска двигателя. А так же возможность сделать тюнинг своими руками.

Для тюнинга воздухозаборника вполне достаточно купить фильтр нулевого сопротивления, но цель немножко другая и конечный результат должен быть более эффективным, чем от фильтра нулевого сопротивления. Для измерения давления был сделан очень простой, но функциональный манометр, схема которого изображена на рисунке. Датчик должен быть подключён последовательно в разные точки системы подачи воздуха в камеру сгорания для получения данных о точках снижения давления.

Рассмотрим простую схему….если давление в самом конце системы подачи воздуха больше, чем в начале, значит поток воздуха не может пройти спокойна какой то узел системы. В результате получается дефицит воздуха в камере сгорания, а ещё в школе нас учили, что чем больше воздуха, тем быстрее и объёмнее протекает процесс горения, а это, в нашем случае, увеличение мощности двигателя. Ещё одним не мало важным параметром является температура подаваемого воздуха в камеру сгорания. Чем больше температура тем воздух менее плотнее, а значит и содержит меньше кислорода и опять же по предыдущей схеме уменьшается мощность двигателя. В итоге нужно подать как можно прохладнее воздух, для увеличения количество кислорода в нём.

Стоковая система Holden VL Turbo

Воздух подаётся с начало в впускной патрубок, потом в коробку воздушного фильтра, далее через фильтр тщательной очистки проходит кислородный датчик и через гофру в турбо компрессор.

Тестируем

Теперь задача убрать все места которые мешают прямой подачи воздуха. Замеры собранным манометром показали вот такие данные:

Впускной патрубок: 3.5
Нижняя часть коробки воздушного фильтр: 4
Фильтр: 1
Верхняя часть коробки воздушного фильтр: 2
Датчик воздуха: 14.5
Гофра: 4.5
Непосредственно возле турбины: 29.5

Единица измерения- изменение столбика жидкости в сосуде.

А ещё была замерена температура воздуха с помощью цифрового температурного датчика. В нижней части коробки воздушного фильтр температура 30 градусов. Но спустя некоторое время она возросла до 50, что ни есть хорошо и это при температуре окружающей среды 15 градусов.

И так исходные данные:

Пиковое давление: 29.5
Пиковая температура: 50°C
Разгон 0-100 км/ч: 8.0 сек

Доработка

1. Удаление 2-го из 3-го фильтра грубой очистки( от камней, листьев и т.д.) Результат: снижение общего давления в системе на 32% вполне не плохо, не потратив не копейки. Если фильтр нулевого сопротивления в среднем даёт всего 3% снижения давления, а за него нужно отдать кругленькую сумму, да ещё обслуживать каждые 3000 км. Разгон от 0 до 100км/ч уменьшился до 7.7 секунд.

2. В результате повторного замера, задача в снижении сопротивления в верхней чати коробки воздушного фильтра пропала. 7 единиц давления мы имеем в низу коробки. Выход нашёлся один, в нижней части коробки воздушного фильтра было сделано отверстие диаметром 100мм. вставлен патрубок такого же диаметра, загнутый под 90 градусов и выведен в колёсную арку. В переднюю часть авто воздухозаборник не был выведен в связи с опасностью попадание инородных предметов, тем более две из трёх перегородок грубой очистки были сняты. А разместив в арке получаем неплохой приток воздуха на скорости и более-менее неплохую защиту от попадания грязи. Начало воздухозаборного патрубка был увеличен путём нагрева и растягивания конусным предметом. Результат: давление уменьшилось с начальных 4 до 1 единицы, а температура воздуха уменьшилась с 50°C до 20°C. Разгон от 0 до 100км/ч уменьшился до 7.6 секунд. Затраты 150 рублей за патрубок.

3. Замена гофрированного патрубка от датчика кислорода к турбине, потери 4.5 единиц. Как раз в гофре идёт сильные завихрения потока воздуха, в чём и проявляется увеличения сопротивления на 26%. Цена обычного патрубка, такого же диаметра 150 рублей. Результат: давление уменьшилось на 4 единицы. Разгон от 0 до 100км/ч уменьшился до 7.45 секунд. Затраты на новый патрубок так же 150 рублей.

Подведение итогов:

Бюджет 300 рублей

Уменьшение сопротивления на половину. Уменьшение температуры воздуха.

выигрышное время 0.55 секунды при разгоне от 0 до 100км/ч. Показание теста на стенде выросли на всех участках кривой одинаково, а значит прирост как на малых, так и на больших оборотах, при минимальных затратах.

Завихритель воздуха для карбюраторного двигателя своими руками

Процесс изготовления такого устройства довольно прост и не затратен. В качестве основы для самоделки используется текстолитовая проставка под карбюратор. Забор дополнительного воздуха для создания завихрения происходит по отдельному каналу через самодельный фильтр.

Материалы и инструменты для изготовления завихрителя:
— текстолитовая проставка под карбюратор (можно купить в автомагазине);
— прокладка под карбюратор;
— циркуль (с двумя иглами на конце);
— дрель и сверла (одно сверло на 0.5-0.8 мм и одно на 5 мм);
— метчик на 6 мм и держатель к нему;
— штуцер с резьбой на 6 мм;
— корончатое сверло на 44 мм (можно купить одно, а не комплект);
— обыкновенный бензиновый фильтр;
— кусок шланга и два хомута, чтобы соединить штуцер с фильтром;
— шаблон для работы с фрезой (был заказан у токаря);
— герметик;
— отвертка.

Процесс изготовления завихрителя:

Шаг первый. Делаем две проточки в текстолите
В качестве основы для самоделки используется текстолитовая проставка под карбюратор, в ней делаются все необходимые каналы для того, чтобы воздух мог образовывать завихрение. В первую очередь нужно взять фрезу и с помощью дрели проточить две канавки в проставке, как указано на фото. Канавки должны находиться четко по центру, чтобы достичь такой точности, автор используется специальный шаблон.

Если такого шаблона нет, проставку можно установить на куске доски, а затем четко по центру просверлить отверстие. В это отверстие потом будет вставлять сверло фрезы, и она будет стоять четко по центру. Глубина канавок может быть произвольно, но не нужно делать их слишком глубокими, для этого вполне хватит пару миллиметров. Важно при этом, чтобы патрон не имел биения, иначе качественные канавки сделать не выйдет.

Шаг второй. Сверлим отверстия
Отверстия нужны для того, чтобы пропускать внутрь трубы воздух, именно эти потоки воздуха и будут образовывать завихрение. Отверстия сверлятся под определенным углом, всего их будет 6 штук и они находятся на равном расстоянии друг от друга. Чтобы правильно просверлить отверстия, нужно сперва тщательно разметить и отметить. Для того чтобы правильно рассчитать диаметр отверстий и их количество, автором была приведена специальная формула.

Конкретно в этом случае исходя из диаметра фрезы, отверстия находятся друг от друга на расстоянии в 21.5 мм.

Чтобы отверстия было удобно сверлить, их предварительно нужно накернить. Важно также отметить, что все отверстия должны быть просверлены под одним углом и в одном направлении, только в этом случае будет образовываться равномерное завихрение.

Если канавка слишком глубокая, сверлить отверстия может быть довольно проблемматично. В связи с этим канавки сперва нужно сделать неглубокими, просверлить отверстия, а уже затем углубить канавки до нужного значения.
Текстолит довольно хрупок, поэтому не стоит спешить и давить на дрель.

Шаг третий. Сверлим отверстие для подачи воздуха
Воздух в пазы подается извне, для этих целей нужно просверлить два отверстия сверлом на 5 мм. Одно отверстие сверлится сбоку проставки, а второе сверху, таким образом, канавки соединяются с основным воздушным каналом. После этого в отверстии нужно нарезать резьбу, для этого используется метчик. Далее сюда вворачивается штуцер, предварительно его нужно смазать герметиком.

После того как герметик высохнет, девайс можно устанавливать на автомобиль. Для этого снимается карбюратор и вместо обычной прокладки устанавливается изготовленная проставка. Так как система будет брать воздух из окружающей среды, то системе обязательно понадобиться воздушный фильтр. Для этих целей автор использует обычный фильтр для очистки бензина. Впрочем, для надежности на другой конец фильтра можно также надеть шланг и вставить его в основной воздушный фильтр карбюратора.

Для надежности крепления шлангов используются хомутики.

Вот и все, самоделка готова. Теперь лишь осталось испробовать ее на деле. Естественно, перед заездом придется отрегулировать карбюратор, так как горючая смесь, вероятнее всего, станет слишком бедной.

Завихритель во впуск своими руками

Завихритель во впуск снижает уровень СО и повышает мощность. Для изготовления данного “девайса” нам понадобится: Текстолитовая проставка под карбюратор. Использовать ее лучше оригинальную.

Также нам понадобится прокладка.

Приобрести ее можно на рынке. Стоит она очень дешево. Если нет времени и возможности приобрести прокладку на рынке, то можно сделать ее самостоятельно. Для этого нужно вырезать ее из толстого картона. В качестве шаблона можно использовать текстолитовую проставку.
Также нам понадобится циркуль.

Циркуль желательно приобрести с двумя иглами на конце.
Также нам нужно будет сверло диаметром 0,5 мм., либо сверло по толще, но его максимальный предел равен 0,8 мм.

Еще понадобится сверло 5 мм.

Метчик на 6 мм.

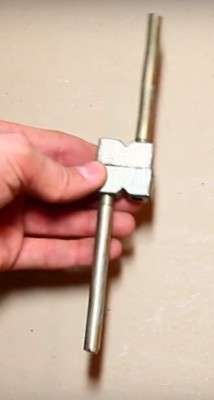

Держатель для метчика.

Штуцер с резьбой 6 мм.
Корончатое сверло.
Не обязательно приобретать наборы сверел. Достаточно одного сверла диаметром 44 мм. Продаются они поштучно. Сверло обычное по дереву, самое дешевое. Вот такой вот обычный бензиновый фильтр.
Шланг обычный с двумя хомутами, чтобы соединить фильтр со штуцером.
У токарей заказал такую штуку, которая плотно входит по центру проставки, для того чтобы коронкой нарезать канавку четко по центру.

Еще нам понадобится электродрель, потому что фрезой чтобы вырезать канавку, нужны хорошие обороты. С дрелью это сделать будет попроще. Когда вы зажмете фрезу в патрон дрели, обязательно удостоверьтесь что отсутствует биение и фреза не гуляет. Этого быть не должно.

Как точно просверлить окружность по центру.

Если у вас нет вставки, то ее можно легко заменить. Берете досточку и сверлите в ней отверстие этим же сверлом. Когда просверлили сверлом отверстия в доске, ставьте пластину на доску так, чтобы просверленная дырка была по центру.

Хорошо придерживая рукой проставку, направляйте сверло в это отверстие. В итоге фреза у вас будет стоять так как вы выставили.

Далее делаем две проточки. Глубину можно сделать произвольную, но слишком глубокую делать необязательно, пару миллиметров будет достаточно.
Теперь нужно разметить 6 отверстий на пластине, которые будут находиться на равном расстоянии друг от друга.
Формула для их расчета:

41 х 3,14 / 6 = 21,45мм, где
41 – Внутренний диаметр окружности (проточка от сверла)
3,14 – Подставная величина площади круга
6 – Количество отверстий
21,45 – Расстояние между отверстиями.

По диаметру нашей фрезы, расстояние получилось 21,5мм. Взяв это расстояние, и обязательно, с помощью циркуля еще раз удостоверьтесь в правильном значении, чтобы все совпадало.

Теперь эти отверстия нужно отметить. Отметки должны быть хорошо видны. Когда будете носить отметки, старайтесь не делать никаких царапин на проставке, так как должно получиться все герметично. Чертить можно карандашом. Главная задача, сделать отметины так, чтобы их было хорошо видно.

Также сделайте разметку и на втором кольце.
Итак, после того как вы разместили отверстия, определите, в какую сторону вы будете делать сверление. Сверление делается под углом от одной отметки, навстречу друг к другой.
Желательно выйти по центру пластины, то есть в середине отверстия текстолитовой пластины.

Направление сверления двух колец делать нужно одинаковым.
Чтобы удобно было сверлить отверстие, сперва их нужно накернить, чтобы в процессе сверления сверло не скользило.
Рассверливать нужно максимально близко к внутреннему радиусу, после того как вы проделали вертикально отметки.

Обратите внимание, когда канавка глубокая, сделать сверление под наклоном становится немного труднее. Чтобы этого избежать, можно сначала просверлить неглубокую канавку, около 0,5 мм., затем просверлить отверстие, а уже после, углубить канавку до необходимой глубины. Так будет сделать намного проще.

Старайтесь сверлить не спеша, так как при сильном нажатии на сверло, при выходе оно будет разламывать текстолит.

Точно также делаем и со второй стороны.
Если у вас получились не очень хорошие направляющие, то можно с обратной стороны вставив сверло в отверстие, немного подточить их.
Когда вы проделали все эти отверстия, нужно отметить серединку и сверлом на 5 мм., просверлите два соединительные отверстия, сверху и сбоку, чтобы подать воздух в пазы.
Когда просверлили отверстия, аккуратно метчиком нарезаем резьбу.

Сборка девайса
Помазав штуцер герметикам, закручиваем его в текстолитовую пластину. Старайтесь сильно не тянуть штуцер, чтобы пластина не лопнула.

Верхняя часть проставки герметизируется с помощью прокладки и герметика. Нанесите герметик на проставку, слой должен быть совсем тонкий, а также, не должен попасть в проточки, чтобы не заблокировать поступление воздуха.

Также немного смазываем прокладку герметиком.

Теперь нужно снять карбюратор с автомобиля, и заменить старую проставку на то, что мы сейчас сделали.
Не забудьте подключить к штуцеру фильтрующие элементы.
На этом, процесс изготовления завихрителя закончен.

Завихритель воздуха на инжектор своими руками

В этой статье Вы узнаете как сделать тюнинг системы подачи воздуха или системы впуска своими руками. Все результаты начальный промежуточный и конечный были измерены на автомобиле Holden VL Turbo при разгоне от 0 до 100км/ч. Конечный результат уменьшение время разгона до 100 км/ч на 0.55 секунды. Затраты 30%, в России можно обойтись и 300 рублями.

Статья была написана иностранным другом по тюнингу, чем Мы ему и благодарны!

Рассмотрим простую схему. если давление в самом конце системы подачи воздуха больше, чем в начале, значит поток воздуха не может пройти спокойна какой то узел системы. В результате получается дефицит воздуха в камере сгорания, а ещё в школе нас учили, что чем больше воздуха, тем быстрее и объёмнее протекает процесс горения, а это, в нашем случае, увеличение мощности двигателя. Ещё одним не мало важным параметром является температура подаваемого воздуха в камеру сгорания. Чем больше температура тем воздух менее плотнее, а значит и содержит меньше кислорода и опять же по предыдущей схеме уменьшается мощность двигателя. В итоге нужно подать как можно прохладнее воздух, для увеличения количество кислорода в нём.

Стоковая система Holden VL Turbo

Тестируем

Впускной патрубок: 3.5
Нижняя часть коробки воздушного фильтр: 4
Фильтр: 1
Верхняя часть коробки воздушного фильтр: 2
Датчик воздуха: 14.5
Гофра: 4.5
Непосредственно возле турбины: 29.5

Единица измерения- изменение столбика жидкости в сосуде.

И так исходные данные:

Пиковое давление: 29.5
Пиковая температура: 50°C
Разгон 0-100 км/ч: 8.0 сек

Доработка

Подведение итогов:

Бюджет 300 рублей

Уменьшение сопротивления на половину. Уменьшение температуры воздуха.

В основу заложен принцип вихревого смешивания топлива и воздуха во впускном тракте. Завихритель под карбюратор это простое устройство, представляющее собой пластину с вихревыми каналами. Устанавливается завихритель под штатный серийный карбюратор. Через форсунки в колодце поступает воздух. Создается вихревой поток, который эффективно дробит бензиновые капли. Эффективность смешивания топливовоздушной смеси улучшается в разы. Завихритель воздушного потока способствует созданию гремучей смеси. Возрастает интенсивность и полнота сгорания топлива. В 80-х подобные девайсы немцы применяли на карбюраторных фольцвагенах гольф. Очень существенно снижается показатель токсичности СО2.

Установили завихритель воздуха. Холостой ход поднялся до 1100 об/мин, было 900 об/мин. Снизился расход топлива по городу, но не более 1 литра. Улучшилась динамичность в диапазоне оборотов 900 – 1800 об/мин.

МД-тюниг (MD — Tuning ) дроссельной заслонки ничто иное как Модернизация Дросселя. Разработка технологического улучшения узла, регулирующего подачу топливовоздушной смеси принадлежит Рону Хаттону из американской компании Gadgetman Technologies LLC .

Заключается она в следующем: воздух, который обычно подается равномерно, закручивается в вихревой поток, что способствует созданию действительно однородной рабочей горючей смеси. Топливо и воздух интенсивно перемешиваются между собой, получается практически идеальное их соотношение. Бензин в таком виде почти полностью сгорает в камерах двигателя, не догорая в катализаторе. Как следствие мощность мотора становится больше, расход топлива и содержание вредных веществ в выхлопе автомобиля уменьшается, одновременно растет динамика.

Создать вихревой поток воздуха получается за счет перепадов давления во впускном коллекторе. В дроссельном узле инжекторных автомобилей или в смесительной камере карбюраторных делаются определенного размера и формы под нужным углом фаски, которые этот «ураган» и устраивают. Такая модификация не влияет на электронику автомобиля, датчики сами регистрируют новые данные, заставляя машину работать в новом режиме (речь не идет об очень сложных, напичканных датчиками машинах).

МД-тюнинг можно сделать на многих автомобилях, в их число входят и русские ваз 2110, 2114, Приора . Если постараться проточку можно сделать хоть на ГАЗ и ЗИЛ, но инструкций к таким работам найдется мало, да и владельцы таких автомобилей маловероятно заинтересуются модернизацией дроссельного узла. Среди автолюбителей популярны модификации дросселя именно ваза.

Из доступных вариантов имеется:

готовый тюнингованный дроссель; заказываете его в интернете, снимаете старый узел (будьте внимательны с защелкой ДПДЗ , РХХ , ДМРВ и с патрубками системы охлаждения), устанавливаете новый улучшенный, отправляетесь в путь, радуетесь;

Для ваз 2114 данный алгоритм выглядит так же, так как его заводская заслонка в диаметре будет также 46 мм (может быть до 49 мм). Для этого автомобиля можно сделать другой маленький, но приятный тюнинг . Напильником проточить углубление полукругом по задней стенке дросселя, не глубже трех мм. Должно получиться примерно так

Читайте также Как снять заднее сидение

Изготовляются окна овальной, треугольной и прямоугольной формы. Одно, два, три на одном боку и так же с противоположной стороны. Какое именно отверстие требуется проделать выявлятся с помощью исследования проблем автомобиля (провалы, расход топлива и прочее).

Завихритель

Опции темы

Подписаться на эту тему…

Поиск по теме

Завихритель

Приветствую. Имею такой девайс. Ставиться перед дроссельной заслонкой. То-то типа нагнетателя получается. Кто ставил?

Не — сначала правильно написал- завихритель это, а не нагнетатель, мое мнение — фигня, хотя, на коробке наверняка пишут, что 20 кобыл добавляет

ГГ. Аха, снижение расхода, прибавка кобыл и т.д. Фигня не фигня, пока не поставишь не узнаешь. Вот и спрашиваю кто ставил?
Вот эта шняга — https://www.youtube.com/watch?v=5iXYl. eature=related

По законам физики это тормоз для поступающего воздуха на величину трения подшипников данного устройства.

Надо купить 2е. Одну на дроссель,другую на выхлоп.И тогда GTE не надо.
Так и сделаю ! 2перделки с лопастями — это весчь!
:-))))

Не-е-е-е, рассмешить никого не хотел,ну ты ставь себе попробовать результат,я думаю ты ты не относишься серьёзно к этой штуке с пропеллером,понимаешь что ничего вредного не будет,как и хорошего,но вот что будет на практике ?

Таки вот и пытаюсь найти человека, который уже ставил себе на Ипс данную фиговину. А голословно в теории много, чего можно наговорить. Мнения разделяются наглухо. Я прекрасно понимаю, что — это уже вмешательство в конструкцию.
Вот народ ставил — http://www.drive2.ru/cars/toyota/cor. 0376152010163/

В инструкции написано, что перед установкой завихритель надо зарядить у Алана Чумака, тогда эффект от применения будет на 25% больше.

Последний раз редактировалось Mir1; 17.06.2012 в 10:06 .

обсуждали уже такие приблуды. положительное влияние на двигатель сильно зависит от внушаемости владельца данного девайса- «эффект плацебо».

Подобные приблуды были актуальны для карбюраторов.Там хоть было какое нибудь объяснение,типа лучше смешивается бензин с воздухом.

вряд ли найду. но тема эта из серии «улучшателей» )) (ревитализанты, ХАДО, свечи Бугайца, турмалин в коробке воздушного фильтра. )- имхо, плюнь и забудь.

Должно быть какое то физическое обьяснение применения данного дивайса.Я пока не нашёл в инете физика обьясняющего + или — завихрителя.Эта штука завихрением воздушного потока разбивает топливо на более мелкие частицы?Что должно способствовать более быстрому сгоранию,соответстенно повышению тяговитости.Каков принцип работы этой штуки?

Производители, наоборот, всеми силами пытаются максимально убрать турбулизацию на впуске, потому что если впускная система имеет сильно турбулизированный поток, то резко возрастает аэродинамическое сопротивление, а это – ухудшение наполнения цилиндров. Наполнение цилиндров имеет важнейшее значение для двигателя, и его ухудшение намного сильнее влияет на работу мотора, чем те плюсы смесеобразования, на которые так активно напирают «модернизаторы».

Турбулизировать потоки в камере сгорания, а там это действительно было бы полезно не получится – там и так поршни и остаточные вихри, сформированные при затекании заряда на впуске создают высокую степень турбулентности движения смеси.

Последний раз редактировалось pavel31276; 17.06.2012 в 11:55 .
