Замена задних колодок и снятие барабана с Деу Матиз (Daewoo Matiz)

Основными признаками, указывающими на замену задних тормозных колодок, будет их скрип, не эффективное торможение, холодные барабаны после интенсивного торможения. Все это подтверждает ваши догадки о том, что необходимо провести ревизию, а скорее всего потом и заменить, задние тормозные колодки. В этой статье мы как раз и поговорим о том, как заменить задние тормозные колодки на Деу Матиз (Daewoo Matiz)

Особенности замены колодок Деу Матиз (Daewoo Matiz)

К особенностям с которыми вам придется столкнуться можно отнести конструкцию задней полуоси машины, которая совмещает в барабанном диске также и посадочное место для подшипника вращения колеса. В итоге, снимая барабан вы вынуждены разбирать и задний подшипник, что может означать готовность к тому, чтобы поменять и его тоже, если он рассыпался и вышел из строя, так как разбитый подшипник не рекомендуется устанавливать вновь на машину после замены колодок.

Процесс замены колодок Деу Матиз (Daewoo Matiz)

Для замены могут быть применены колодки Bosh 0986487628, Ashika 55-W0-001, Nipparts J3500905, Matiz GS8645 или другие аналоги…
Прежде всего, необходимо снять колесо и вывесить то колесо, где планируется снимать (заменять) тормозные колодки. Далее снимаем грязезащитный колпачок.

Выпрямляем штифт удерживающий гайку от проворачивания и вытаскиваем его.

Головкой на 30 откручиваем гайку удерживающую подшипник

Снимаем шайбу перед подшипником.

Снимаем внутреннюю часть подшипника, которая установлена на ступице, наружное кольцо подшипника остается в барабане.

Теперь снимаем барабан вместе с наружным кольцом с машины.

После снятия барабана проверяем его формы, а также внутренний диаметр, которые не должен превышать 182 мм. В противном случае барабан необходимо заменить.
При снятом барабане не допускается нажимать на педаль тормоза, так как поршни могут выпадут из тормозного цилиндра и контур гидравлической системы тормозов разгерметизируется.
Далее поддеваем и снимаем пружину расположенную под тормозным цилиндром

Снимаем также пружину регулирующую натяг относительно распорной планки

Снимаем штифт с рычага

Снимаем нижнюю стяжную пружину.

Снимаем распорную планку. При необходимости регулируем ее длину, уменьшаем строительный размер.

Поворачиваем удерживающие шпильки

И снимаем их вместе с пружинами

Теперь тормозные колодки можно снять

С одной из колодок при демонтаже также снимается трос от ручного тормоза

Собирается все в обратном порядке. Длиной распорной планки отрегулируйте расположение колодок в барабане, чтобы колодки сводились с минимальным зазором, тем самым обеспечивая наиболее эффективное торможение при нажатии на педаль тормоза.
При закручивании гайки подшипника необходимо обеспечить крутящий момент 25 Н*м и довести ее до ближайшего паза, куда можно будет установить стопорный штифт. Перед тем как затягивать гайку проверьте работу тормозов от педали и от ручного тормоза. При необходимости разберите вновь и отрегулируйте распорную планку.
Установите на место грязезащитный колпачок.

Работу по замене тормозных колодок на Деу Матиз (Daewoo Matiz) можно считать завершенной.

Руководства по ремонту Дэу Матиз: замена тормозных барабанов

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

ПОЛЕЗНЫЙ СОВЕТ

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса (см. «Замена колеса») .

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо (см. «Замена колеса») .

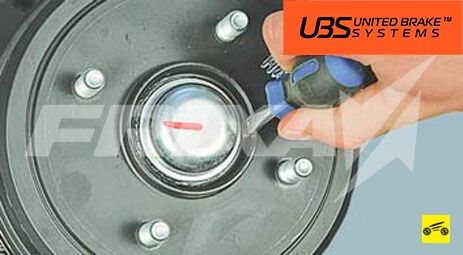

4. С помощью отвертки аккуратно извлеките защитный колпачок из ступицы…

5. …и снимите его.

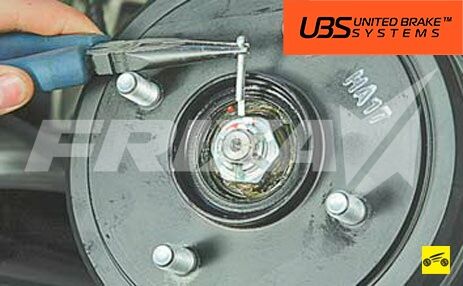

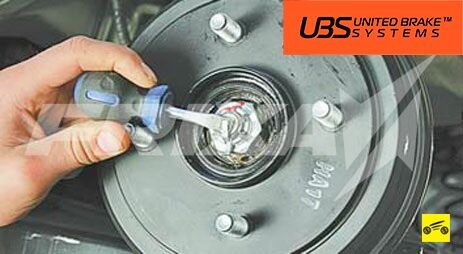

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее…

7. …и извлеките шплинт из отверстия цапфы.

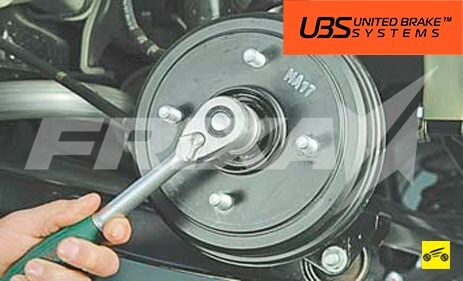

8. Ослабьте затяжку гайки задней ступицы и отверните гайку.

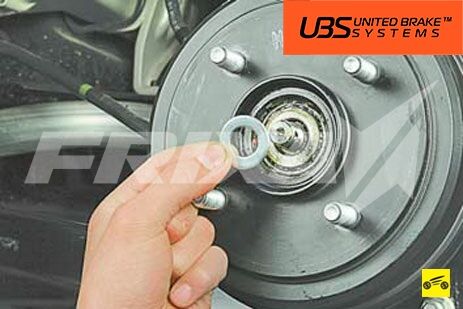

9. Снимите с цапфы упорную шайбу…

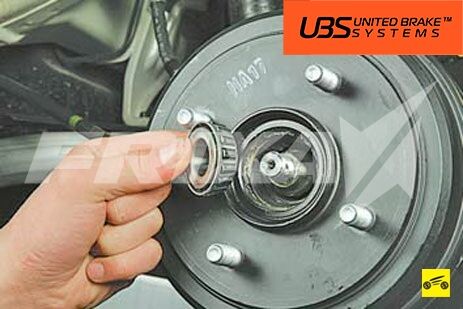

10. …внутреннее кольцо наружного подшипника…

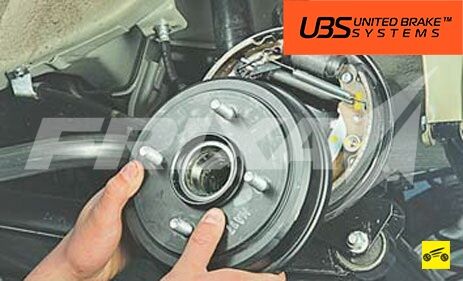

11. …и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

12. Измерьте штангенциркулем диаметр рабочей поверхности барабана. Если он больше максимально допустимого значения (182 мм), барабан подлежит замене.

13. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

ПРЕДУПРЕЖДЕНИЕ

Тормозные барабаны заменяйте парами (левый и правый одновременно).

ПОЛЕЗНЫЕ СОВЕТЫ

Осмотрите поверхность накладок тормозных колодок. Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить (см. «Замена подшипника задней ступицы») .

Если накладки смочены тормозной жидкостью, значит, нарушена герметичность уплотнения рабочего цилиндра. В этом случае замените его (см. «Замена рабочих цилиндров тормозных механизмов задних колес») .

14. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники (см. «Замена подшипников задней ступицы») .

15. Аналогично снимите и проверьте правый тормозной барабан.

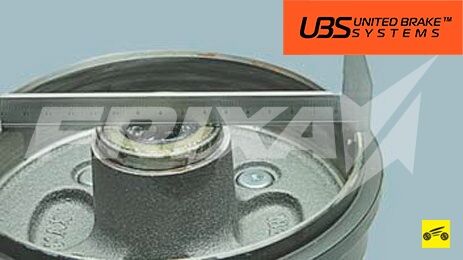

16. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

17. Приведите в исходное состояние регулятор зазоров.

18. Сведите тормозные колодки двумя монтажными лопатками.

19. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы») .

20. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

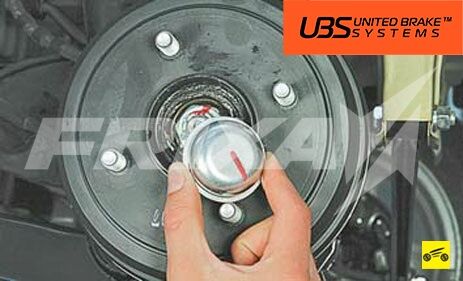

21. Запрессуйте в ступицу защитный колпачок.

22. Установите колесо и декоративный колпак (см. «Замена колеса») .

23. Проверьте легкость вращения колеса.
Допускается легкое задевание барабана
о колодки.

Школа авторемонта – Ремонт автомобиля своими руками

Замена задних тормозных колодок на автомобиле Daewoo Matiz

Встречаем первую статью по ремонту и техническому обслуживанию мега (в хорошем смысле слова) автомобиля Daewoo Matiz (Дэу Матиз). До этого времени, данная модель Daewoo была не заслуженно мной забыта. И это можно считать серьезным упущением, если вспомнить о популярности этого малыша-крепыша на дорогах стран СНГ. Пройдя проверку временем и отечественными дорогами, Матиз честно завоевал репутацию надежного, экономичного и практичного автомобиля для города. В своей ценной категории, этому автомобилю нет равных! Это, правда, лично мое мнение ;). Но, я надеюсь, что Вы со мной согласитесь…. И так, что было, то прошло. А теперь пришло время исправлять ошибку. Приглашаю Вас к прочтению статьи по замене задних тормозных колодок на автомобиле Daewoo Matiz (Дэу Матиз). Сразу могу сказать, что в этой работе нет ничего сложного. Главное знать и помнить о некоторых нюансах, которые могут усложнить выполнение поставленной задачи. И, конечно же, иметь в наличии необходимый инструмент. Все, со вступлением заканчиваю. Дальше, по порядку, по возможности подробно и только по делу…

Пару слов о причинах, при появлении которых следует менять задние тормозные колодки. Их несколько – износ фрикционных накладок колодки до 1 мм и меньше (меньше, это когда будет слышен скрежет при торможении ;)) (фото 1), отслоение или обрыв фрикционной накладки (фото 2), замасливание накладок тормозных накладок (попадание на них смазки или тормозной жидкости). Так же напомню, что как и передние, так и задние тормозные колодки следует менять комплектом! Тормоза автомобиля, это Ваша безопасность и мудрить с ними или экономить, я не советую.

Начну, пожалуй, с запчастей . Здесь вариантов несколько, но самый лучший, правда и дорогой – задние тормозные колодки HI-Q. Колодки этого производителя можно смело рекомендовать. Колодки других фирм производителей, хвалить или критиковать не буду. Это за меня сделают продавцы на авторынке))). Еще могут пригодиться поджимные и стяжные (очень редко) пружины тормозных колодок. Мог бы посоветовать купить комплект пружин и планок, но в связи с качеством запчастей заполонивших рынок (спасибо Китаю) делать этого не стану. Разве, что могу посоветовать купить комплект поджимных пружинок (4 штуки), такие же как и на Дэу Ланос и Нексия. Они будут стоить копейки, а если и пригодятся, то смогу сэкономить Вам время и нервы. Все остальное, следует покупать по необходимости. Если есть вопросы по пружинам, планками, и их качеству, то советую прочитать вот эту статью, там я подробно описывал “за что можно не любить китайскую продукцию”.

Инструмент. Перечень инструмента, который Вам понадобится в работе по замене задних тормозных колодок на автомобиле Daewoo Matiz (Дэу Матиз): рожковый ключ на 14 (можно пару), крестовая и плоская отвертка, пассатижи, накидной или торцовый ключ на 30, монтажная лопатка или большая отвертка, металлическая щетка, молоток, графитная или медная смазка (по желанию), приспособление “крючок” для более комфортной работы со стяжными пружинами (это приспособление можно увидеть здесь и здесь).

Далее, переходим к главному – описание замены задних тормозных колодок на автомобиле Daewoo Matiz (Дэу Матиз) своими руками:

1. Первым делом забираем в салон авто, на заднее сиденье, крестовой отверткой откручиваем винт (фото 3) и снимаем пластмассовую крышку закрывающую доступ к тросам ручника. Рожковым ключом на 14 сначала отпускаем переднюю контргайку №1 (фото 4), после чего полностью закручиваем регулировочную гайку №2 (фото 5). Аналогичную работу проводим со вторым тросом. Все, троса ручника распущенны, можно переходить к пункту 2.

2. Отпускаем колесные гайки. Поднимаем домкратом необходимую сторону, можно “вывесить” сразу оба задних колеса, если домкрата(ов) хватит. Устанавливаем страховочные упоры под кузов машины (деревянные бруски или кирпичи).

3. Отверткой поддеваем колпачок задней ступицы (фото 6). Пассатижами вытаскиваем шплинт (фото 7). Ключом на тридцать откручиваем гайку задней ступицы (фото 8). Аккуратно вынимаем малый подшипник, если Вы собираетесь менять подшипники, то тогда с ним можно не возиться))) (фото 9).

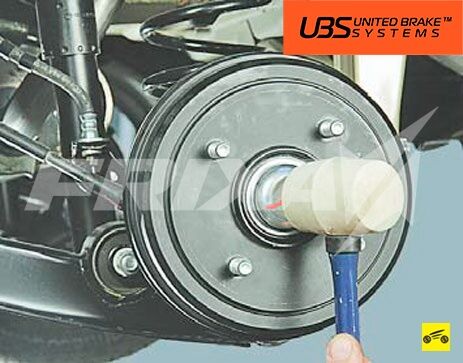

4. Простукиваем молотком (легко) тормозной барабан. И пытаемся снять его с цапфы. Барабан может (в основном, так и происходит) сопротивляться. Берем в руки монтажную лопатку или большую отвертку и при их помощи, аккуратно стягиваем барабан с колодок (фото10 и 11).

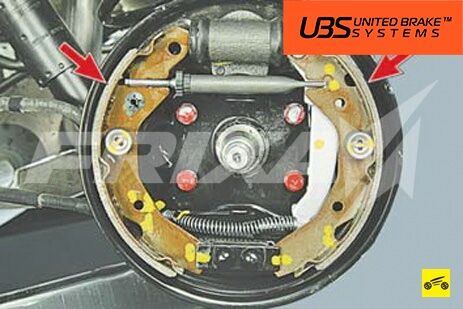

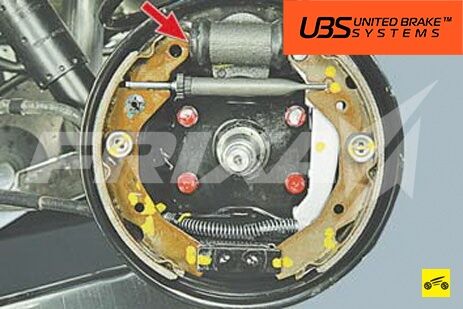

5. Когда барабан снят, осматриваем и запоминаем расположение пружин (фото 12). Пассатижами проворачиваем чашки поджимных пружин и снимаем их (фото 13). Снимаем верхнюю стяжную пружину (фото 14). После этого колодки можно снимать. Нижняя пружина мешать не будет. Единственное, что будет держать, это трос ручника. Отводим пружину троса и вынимаем хвостовик троса ручника с рычага задней колодки (фото 15).

6. Колодки сняты. Зачищаем опорный диск от следов грязи и ржавчины. Места соприкосновения колодок с опорным диском можно смазать медной или графитной смазкой. Так же, стоит убедиться в исправности тормозного цилиндра. Попробуйте, отверткой надавить на поршень цилиндра, если он останется неподвижный, то его следует заменить новым (фото 16). Если на тормозном цилиндре видны следы утечки тормозной жидкости, то его так же следует заменить. Не забываем почистить и смазать резьбу на регулируемой планке, так чтобы гайка крутилась легко, без усилий. Накручиваем гайку до конца и переходим к установке новых тормозных колодок.

7. Первым делом, подключаем трос ручника к рычагу задней колодки (фото 17). Фиксируем колодки поджимными пружинами. Устанавливаем регулируемую планку. Надеваем сначала верхнюю стяжную пружину (фото 18). Потом нижнюю и пружину флажка регулируемой планки.

8. С колодками разобрались. Переходим к тормозному барабану. Измеряем внутренний диаметр барабана. Если размер достиг 182 мм, то такой барабан следует заменить. Если барабан еще в норме или нет возможности его заменить, следует снять наружный борт (фото 19), который свидетельствует о выработке и будет мешать установке барабана на новые колодки.

9. После того, как борт барабана зачищен, можно попробовать его одеть на колодки. Если гайка регулируемой планки закручена полностью и борт барабана снят максимально возможно, то барабан оденется легко и свободно. И это не правильно. Если так все и оставить, то ручник будет слабо держать (если будет в обще) и тормоза станут значительно мягче и менее эффективны. Для того, чтобы этого не было, придется крутить гайку регулировочной планки (фото 20), до момента, когда барабан будет надеваться с небольшим усилием и в конечной точке, свободно крутиться (без затирания и подклинивания). Это будет оптимальным положением. Дальше, остается установить наружный подшипник и закрутить гайку ступицы с усилием 3-4 кг, отворачиваем ее на 180 градусов и опять поджимаем на 90 градусов. То есть, гайку затягиваем не сильно, так чтобы подшипник не болтался, но и не был затянут. Можно, еще ориентироваться по шайбе, которая находится под гайкой. Затягивайте гайку до момента, когда шайба перестанет прокручиваться (пытайтесь сдвинуть ее отверткой), после этого немного отпустите гайку. Шайба под ней должна начать прокручиваться. После этого можно устанавливать шплинт и закрывать ступицу колпачком.

10. Когда колодки будут заменены с обеих сторон, тормозные барабаны одеты и подшипники отрегулированы, то тогда можно нажать несколько раз на педаль тормоза, тем самым установить колодки в рабочее положение и переходить к регулировке тросов ручника. Колеса автомобиля должны быть вывешены. Для этого следует равномерно скручивать гайку №2 на обоих троса и проверять натяжку ручника. Рычаг ручника должен подниматься на 5-7 щелчков, колеса в это время полностью заблокированы (проверяем). Опускаем рычаг, колеса крутятся свободно! Если так, то регулировка прошла успешно. Можно закручивать контргайку №1.

В общем, как-то так… И как итог можно сказать, что замена задних тормозных колодок на Матизе прошла успешно! Надеюсь, что все объяснил понятно и доступно. И естественно, жду Ваших отзывов или Вашу критику в комментариях))).

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

• Замена подшипников задней ступицы на автомобилях Daewoo Lanos, Daewoo Sens, Zaz Lanos, Заз Шанс
• Замена масла в коробке передач на автомобиле Daewoo Lanos, Daewoo Nexia
• История Daewoo

Комментарии

(

3

)

Показано комментариев: 3 .
Всего: 3 .

Николай

Хороший отчет, но есть недочеты. Трос ручника совсем не обязательно трогать. Отвёрткой давить на поршни тормозного цилиндра тоже не рекомендую, ибо они туго жмутся, рука дрогнет, соскользнет и рваный пыльник вам обеспечен! Разводить колодки не нужно, это механизм само разводной для ручника, сводим до конца колодки, проверяем на исправность механизм, собираем. Активно работаем ручником туда-сюда механизм долго подводит колодки сам, при условии, что он исправен, вот только когда вы абсолютно убедились, что колодки разведены, вот тогда вывешиваем колеса, крутим и проверяя подтягиваем ручник.

Сергей

Снимать и особенно ставить пружинки с чашечками, которые держат колодки по бокам очень просто с помощью головки на “7” и спецотвёртки под неё. А за ослабление ручника – спасибо. Раньше выдирал монтировкой…

Роман

Немного не понятно по фото куда крутить гайки на ручнике, но в итоге разобраться можно. В целом мануал на 5. Было бы неплохо разобрать тот случай когда вылетают эти долбанные “гвоздики” которые держат колодки. В моем случае так и было, прозанимались любовью 4 часа, потом приехал отец и разрулил все за час

Обслуживание задних тормозов Дэу Матиз

Задние тормозные механизмы Daewoo Matiz требуют к себе особого внимания. Дело в том, что задние колеса данного авто комплектуются закрытым барабанным тормозом . Визуально оценить техсостояние барабанных тормозных запчастей Дэу Матиз, как это можно сделать на передних колесах, не представляется возможным.

При своевременном обслуживании колодки задних тормозных барабанов этого автомобиля служат по 50 000 – 70 000 (км) пробега. Сами барабаны способны проработать в 2-3 раза дольше.

Специалисты настоятельно рекомендуют заглядывать под крышку тормозных барабанов Daewoo Matiz хотя бы 1 раз в год. В ходе осмотра нужно обратить внимание на следующие элементы тормоза:

1. Колодки
2. Тормозной цилиндр
3. Трос
4. Регулировочный болт
5. Пружины
6. Контактную поверхность барабана

Дополнительно в ходе каждого осмотра нужно, конечно же, вычищать всю абразивную пыль, которая остается после износа колодок и барабана. Особенно актуален осмотр задних тормозов Дэу Матиз в тех случаях, когда водитель часто пользуется стояночным тормозом . В более тщательном уходе нуждаются и те автомобили, которые эксплуатируются в условиях повышенной влажности. Агрессивная дорожная химия может проникать внутрь тормозных барабанов, многократно ускоряя процесс износа исполнительных механизмов.

Пошаговая инструкция, как обслуживать задние тормозные барабаны Daewoo Matiz

Перед непосредственным сервисом задних тормозов необходимо произвести подрыв барабанной крышки, на правом и левом колесе. Ниже будет описан процесс демонтажа крышки барабанного тормоза.

• Стопорим машину на смотровой яме.
• Сразу ослабляем крепеж обслуживаемого колеса.
• Приподнимаем заднюю часть машины домкратом.
• Полностью снимаем заднее колесо.

​

• Извлекаем пыльник ступичной гайки. Колпачок нужно просто поддеть большой ударной отверткой.

​

• Убираем шплинт. Сразу можно проконтролировать степень затяжки ступичной гайки. Ступичная гайка не должна откручиваться от руки ! Если ступичная гайка крутится вручную, значит нарушена регулировка подшипникового узла. Это очень плохо, так как дополнительно придется проводить и ревизию ступичного подшипника.

​

• Откручиваем ступичную гайку. Ступичная гайка имеет головку под накидной ключ на 30.

​

• Снимаем крышку барабанного тормоза. Предварительно следует убедиться, что ручной тормоз не задействован. В противном случае не получится быстро и безопасно снять крышку, так как барабан будет придавлен колодками.

​

• При отсоединении крышки необходимо большим пальцем дополнительно придерживать наружную обойму ступичного подшипника. Если этого не сделать, то подшипник может попросту выпасть. Повезет, если обойма при этом не повредится.
• На снятой крышке нужно обязательно и непременно проверить износ рабочей поверхности барабана. Если контактная поверхность имеет неравномерный износ, то есть присутствуют какие-то канавки, выбоины и пр., то нужно будет производить замену барабана.
• Вытираем насухо вал от остатков смазки ступичного подшипника. Если смазки окажется много, это может свидетельствовать об износе сальника ступичного подшипника.

​​

Все, можно производить детальный осмотр механизмов тормозного барабана. Кстати, ниже прилагается дополнительный видеообзор на тему разбора тормозного барабана. Обратите внимание, в блоге по ремонту автомобиля Daewoo Matiz есть очень подробный обзор на тему, как заменить задние колодки.

Порядок обслуживания барабанного тормоза

Грамотные мастера стараются не ограничиваться одним только визуальным осмотром механизмов заднего тормоза. Куда лучше просто отсоединить элементы тормозного барабана и натурально удостовериться в их работоспособности.

Барабанный тормоз разбирается по следующей схеме:

• Сразу необходимо проверить работу цилиндра. Для этого нужно при помощи большой отвертки свести и отвести каждую из колодок. Поршни цилиндра должны ходить плавно. Недопустимо наличие следов протечки тормозной жидкости. Если цилиндр протекает или его поршни ходят с закусыванием, то необходимо будет менять тормозной цилиндр.

• Отсоединяем пружины. Нужно снять вначале верхнюю пружину, затем снимается боковая, а после нее и нижняя. При отсоединении пружин мастеру не обойтись без плоскогубцев. Сразу необходимо оценить техническое состояние пружин. Если они ржавые, то ставить такие пружины обратно недопустимо ! Ржавые пружины долго не живут. Меняем подвергнутые коррозии пружины на полностью новые аналоги.

​

• Извлекаем серьгу регулировочного болта.

​

• Извлекаем флажок регулировочного болта.

​

• Вынимаем регулировочный болт. Предварительно нужно вручную развести тормозные колодки. Оцениваем техсостояние регулировочного болта. Если резьбовая поверхность регулятора заметно повреждена ржавчиной, то необходимо сразу заменить болт новым аналогом. Но бывает и такое, что резьба просто забивается абразивом. В этом случае нужно тщательно почистить резьбу. Для этого дела можно даже пройтись по ней резьбонарезной плашкой.

​

• Выдергиваем солдатики, которые фиксируют тормозные колодки. Каждая из колодок зафиксирована одним солдатиком. Чтобы извлечь солдатик, нужно при помощи плоскогубцев надавить на фиксатор и провернуть его. Как понятно, фиксаторы со следами серьезной коррозии нужно сразу заменить на полностью новые.

​

• Извлекаем колодки. На правой колодке есть зацеп для тросика стояночного тормоза. Трос нужно просто вывести из зацепления. Кстати, в блоге по ремонту Дэу Матиз можно найти неплохой обзор касательно замены троса ручника на данном автомобиле. Изношенные колодки необходимо заменить новыми.

​​

• Собираем узел в обратной последовательности, попутно меняя выбракованные элементы тормозной системы.
• При установке крышки необходимо предварительно свести тормозные колодки. Делается это регулировочным винтом. Крышка должна свободно одеваться. Если задействованы новые колодки, то вполне допустимо наличие звука притирки колодок, лишь бы барабан вращался свободно.
• Повторяем все вышеописанные операции на противоположной стороне.
• Делаем пробный заезд, попутно оценивая качество работы тормозной системы.

Дополнительная информация

Не нужно забывать, что в автомобиле Daewoo Matiz есть еще и передние тормоза. Кстати, дисковые тормоза передних колес являются главными, так как именно они прежде всего взаимодействуют с приводом.

Помимо непосредственных тормозов внимание необходимо уделить и шлангам с трубками, по которым циркулирует сервисная жидкость.

Как снять тормозной барабан на матизе

не могу снять задний барабан. из-за подшипника наружнего
тяжко поддается. и подшипник не могу выдернуть,
что же делать?

Комментарии 29

Ничего себе! А почему так получилось? Наверняка подшипник не родной стоял или прикипел так. Ладно хоть так-то сняли. Барабан не треснул когда подшипник разбивали?

родной подшипник
барабану пофиг) он же стальной

Что, так и не снимается?

Разбили обойму подшипника, вытаскивали шарики по одному, потом снялся барабан

NeroKMV прав. Недавно сам все внутренности поменял (пружины, колодки, рычажок регулятора зазора) и барабаны заодно новые поставил. Так, что пробуй все должно получиться. Самое главное рычаг не поднимай ручника. А колодки нужно поджать через щель с обоих сторон, тогда барабан поддастся. Удачи!

все удалось ибо колодки бы не поменял, но пое… пришлось

тоже было встречался, приходилось ковырятся, наворачивал ключи по мощнее к барабану и бил бил и бил пред этим черточкой пробовал поджимать колодки

Через щель поджимал?
Удалось?

Следуй по совету NeroKMV — самое правильное решение.

Маловероятно, он спокойно снимается, у меня на двух сторонах подшипник не мешал совсем. кстати, при сборке обрати внимание на затяжку гайки.
Еще почитай тут, полезное есть
www.avtika.ru/qa/983-snja…dnego-kolesa-daewoo-matiz

Я бы отпустил два одновременно. так как сам рычаг ручника тянет за трос, а трос сам центрируется роликом 7 на рисунке
www.elcats.ru/daewoo/Imag…7d-8273582e2ee3&Old=False

Хорошо попробую, спасибо
А подшипник не мог зажать барабан?

Тормозные колодки в барабане уже сделали выработку, на краю барабана получается буртик, он при снятии упирается в тормозные колодки. снимаем с ручника, не забываем подложить под передние колеса противооткатные упоры. В салоне отпускаем трос ручника, откручиваем ступичную гайку, тянем на себя барабан, проворачивая его. Несколько минут такой камасутры и барабан у вас в руках. Сам недавно снимал барабаны, посмотрел на ужас внутри, скоро буду менять тормозные цилиндрики, колодки, подшипники, всю внутрянку.
Для легкости установки буртик на краю тормозного барабана желательно сточить, например болгаркой.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Видеоролик расскажет о том, как снять тормозной барабан и как проводится его диагностика на маленьком, но юрком автомобиле — Daewoo Matiz (Дэу Матиз).

Получить доступ к барабану можно сняв колесо, открутив четыре колесных болта с помощью головки на 17. Тормозной барабан закреплен ступичной гайкой, законтренной шплинтом, находящейся под пыльником ступичного подшипника.

При диагностике барабана замеряем его диаметр с помощью кронциркуля. Если диаметр равен или превышает 182 мм, барабан подлежит замене.

Покажем как своими руками в гаражных условиях произвести замену задних тормозных колодок и барабанов в автомобиле Daewoo Matiz. Первым делом нам необходимо опустить рычаг стояночного тормоза полностью, затем снимаем заднее колеса, поддеваем отвёрткой и снимаем защитный колпак подшипников колеса. Выпрямляем шплинт, вынимаем его из паза корончатой гайки и отверстия цапфы, делать это можно при помощи плоскогубцев или пассатижей:

При обратной сборке, необходимо шплинт заменять на новый. При помощи головки на 30 отворачиваем корончатую гайку. Снимаем внутреннее колесо наружного подшипника в сборе с сепаратором и роликами. Снимаем тормозной барабан. Если толщина накладки, одной из четырёх тормозных колодок меньше 1 мм., необходимо будет заменять все четыре колодки. Если вы проигнорируете это правило и поменяете только проблемную колодку, то это может привезти к неравномерному торможению задних колёс и уводу автомобиля в сторону. После того как вы сняли тормозной барабан, не в коем случае нельзя нажимать на педаль тормоза, так как это может привезти к выходу из строя поршней и цилиндров тормозной системы.

Для очистки деталей тормозных механизмов запрещается применять бензин или дизельное топливо, для этих целей необходимо использовать специальный очиститель тормозных дисков, который эффективно удаляет накопившуюся грязь, в которую может входить масло, тормозная жидкость и т.д.

Приступаем к замене, первым делом снимаем стяжную пружину, делать это можно пассатижами:

Следующим этапом снимаем пружину с рычага регулятора зазоров:

Снимаем рычаг регулятора зазоров:

Снимаем нижнею стяжную пружину:

Снимаем распорную планку:

Снимаем опорные чашки с опорных стоек, для этого мы берём пассатижами за опорную стойку, при нажатии на пружину, разворачиваем паз:

Теперь снимаем переднею тормозную колодку, затем вынимаем заднею тормозную колодку. Следующим этапом отсоединяем наконечник троса стояночного тормоза от разжимного рычага:

Производим замену задних тормозных колодок, барабанов, цилиндров при необходимости и начинаем сборку в обратном порядке. Стоит отметить, что когда вы будете ставить распорную планку, необходимо уменьшить её длину, завернув храповик до конца. Перед установкой рычага регулятора зазоров нужно одеть шайбу (номер в каталоге запчастей: 94525041).

Видео замена задних тормозных колодок, барабанов в Daewoo Matiz:

Резервное видео как заменить задние тормозные колодки, барабаны в Деу Матиз:

После того как мы поменяли колодки, необходимо отрегулировать стояночный тормоз. Для проверки работы хода педали тормоза, необходимо завести двигатель, три раза нажимаем педаль и затем удерживаем её с усилием примерно 30 кг. Линейкой замеряем расстояние от середины накладки педали до пола, расстояние должно быть не менее 60 мм. Если оно меньше, то наиболее вероятными причинами могут быть износ барабанов, тормозных механизмов задних колёс или наличие воздуха в системе. ремонт Daewoo Matiz
