Как поменять цепь грм

Как заменить цепь ГРМ своими руками

Цепь ГРМ — это одна из главных деталей двигателя автомобиля, за счет которой крутящий момент от коленчатого вала передается на распределительный. Если она рвется, то двигатель перестает работать. Следовательно, от работы этого механизма зависит работоспособность всей машины.

Замена цепи — процесс трудоемкий и дорогостоящий, тем более если заказывать услугу в автосервисе. Однако, детально изучив процесс замены — можно научиться менять цепь самостоятельно. О том, как это правильно сделать, пойдет речь в этой статье.

Зачем нужна цепь в работе газораспределительного механизма ДВС

Газораспределительный механизм обеспечивает в двигателе внутреннего сгорания впуск и выпуск рабочего топлива, используя систему клапанов. Распределительный вал двигателя, вращаясь, создает непрерывную работу клапанов ГРМ, тем самым запуская весь процесс внутреннего сгорания.

Вращение распред. вала обеспечивается работой коленчатого вала, крутящий момент от которого передается при помощи цепи или зубчатого ремня.

На концах обоих валов установлены шестеренки-звезды, на которых крепится цепь или ремень, именно они создают натяжение и необходимую скорость вращения.

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается. Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену.

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

  • появление характерного звенящего шума в районе цепного механизма;
  • периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
  • выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Последствия неисправностей

В зависимости от сложности поломки ЦП она может привести, как к временной неисправности двигателя, так и к полному его выходу из строя с последующей заменой.

Статья по теме: Как работает автомобиль с АКПП и МКПП

Так, если связь между коленвалом и распредвалом прекращается в результате обрыва цепи, то крутящий момент перестает туда поступать. Происходит остановка работы клапанов, однако поршневая система продолжает работать в том же режиме, что и до поломки.

Так как поршни и клапана работают в синхронном режиме, то из-за остановки вторых происходит столкновение с первыми, в результате чего обе запчасти могут быть полностью разрушены.

В этом случае, исходя из конструктивных особенностей конкретной марки двигателя, — он либо подлежит комплексному ремонту, либо нет и тогда приходится покупать новый.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель. Крутить нужно очень осторожно, чтобы клапана не ударили о борт.

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Когда ЦП снят переходим к следующему этапу по установке новых деталей.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Правильное натяжение цепи ГРМ

За натяжение цепного механизма ГРМ отвечает натяжитель. Он должен быть выставлен точно по меткам на валах и цепи. ЦП должен быть натянут таким образом, чтобы не было провисаний.

Каждое звено должно плотно прилегать к шестеренке на валах. При работе двигателя звук должен быть ровным без посторонних скрипов и шумов.

Самостоятельная замена цепи грм 1.8 tsi

Доброго времени суток дорогие драйвовчане.
Каждому нормальному автовладельцу известно что авто требует качественного и своевременного обслуживания. И если нет обслуживания-появляются ремонты.
После покупки пассат меня только радовал. Двигатель работает тихо и ровно, масло почти не расходует. Ну если расходом считать 400гр на 3500км. Но так как авто вроде бы как бизнес класс( Д )-то и ремонты стоят немалых денег. А начитавшись постов драйвовчан о цепи ГРМ и ее растяжении решил проверить в каком же все таки состоянии у меня она. Бывший владелец честно говорил что не знает меняли ее или нет, но так как мотор работал отлично туда не лазили.
Напоминаю или обьясняю как без компа проверить состояние цепи. Снимаем правое переднее колесо, откручиваем низ подкрылка. Видим перед собой пайпинг с турбины на интеркуллер- откручиваем его( 2 торкса) и отщелкиваем два пружинных хомута. За этим пайпингом видим пластиковую заглушку и через смотровое отверстие смотрим на натяжитель и на сколько зубов он выдвинут. Натяжители бывают двух видов старого и нового образца. Старого образца не должно быть больше 5 зубов видно, нового 6.
Вот что увидел я:

Читайте также  Как поменять термостат на форд фокус

Мой натяжитель давно вышел за нормы и уже близится к 9му зубцу. Причем у меня натяжитель старого образца( авто 2008г) и именно с этим натяжителем когда он сильно выдвинут бывают перескоки цепи(так говорят)- хотя меня клятвенно убеждают несколько отличных мотористов что на автомате перескок цепи невозможен! Но все таки пробег 160.000км поэтому замене быть.
Посмотрел я на натяжитель и решил «курить букварь», изучать ньюансы на любимом драйв2. Попутно узнавая сколько же будет стоить замена цепи грм на сто Белгорода.
Так вот на сто за замену просили от 8000р до 20000р только за работу + запчасти.
Списко запчастей который был куплен:
1. VAG 06K 109 158 AD Цепь ГРМ основная

4800 р.
2. VAG 06K 109 467 K Натяжитель «нового» образца

2100 р
3.VAG 06K109469N ПЛАНКА УСПОКОИТЕЛЯ ВЕРХНЯЯ — 372 руб
4. VAG 6H109509Q ПЛАНКА УСПОКОИТЕЛЯ Левая — 639 руб.
5. Планка успокоителя ГРМ (правая) — 06K 109 469 M — посл.ревизия
6. Прокладка кожуха ГРМ передняя — 06H 103 483 C – 1220 руб
7. Сальник коленчатого вала передний — 06L 103 085 B – 574 руб
8. Болт с шестигранной головкой — WHT 001 760 – 206 руб
9. Уплотнительное кольцо кожуха ГРМ — 06H 103 483 D – 619 руб
Не обязательно:
10.VAG 911 304 01 Винт от кожуха- заказывайте сразу смело 10шт(большой риск слизывания при откручивании)
16.VAG 06H 103 081E Всем известная злостная сеточка( меняем по желанию)
Цены на запчасти взяты для сравнительного понимания, мне вышло все вместе 11200р.
Почитав драйв2 понял что заменить цепь можно и самому неспеша в гараже.
При замене мне очень сильно помогли вот эти бортовики:
С отличными фото
Первая часть разборки
Вторая часть замены цепи грм
Плюс человек менял и цепь балансировочных валов и все расписал про это.
И вот настал день, когда я морально настроился к замене.Решил что пока буду не спеша разбирать как раз заказанные детали прийдут.

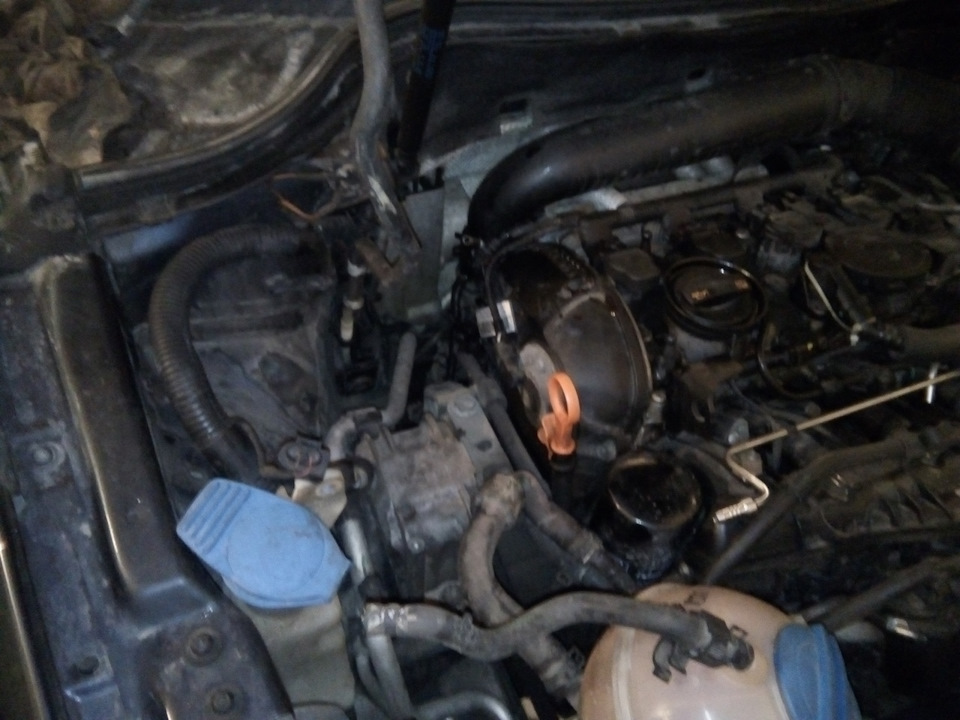

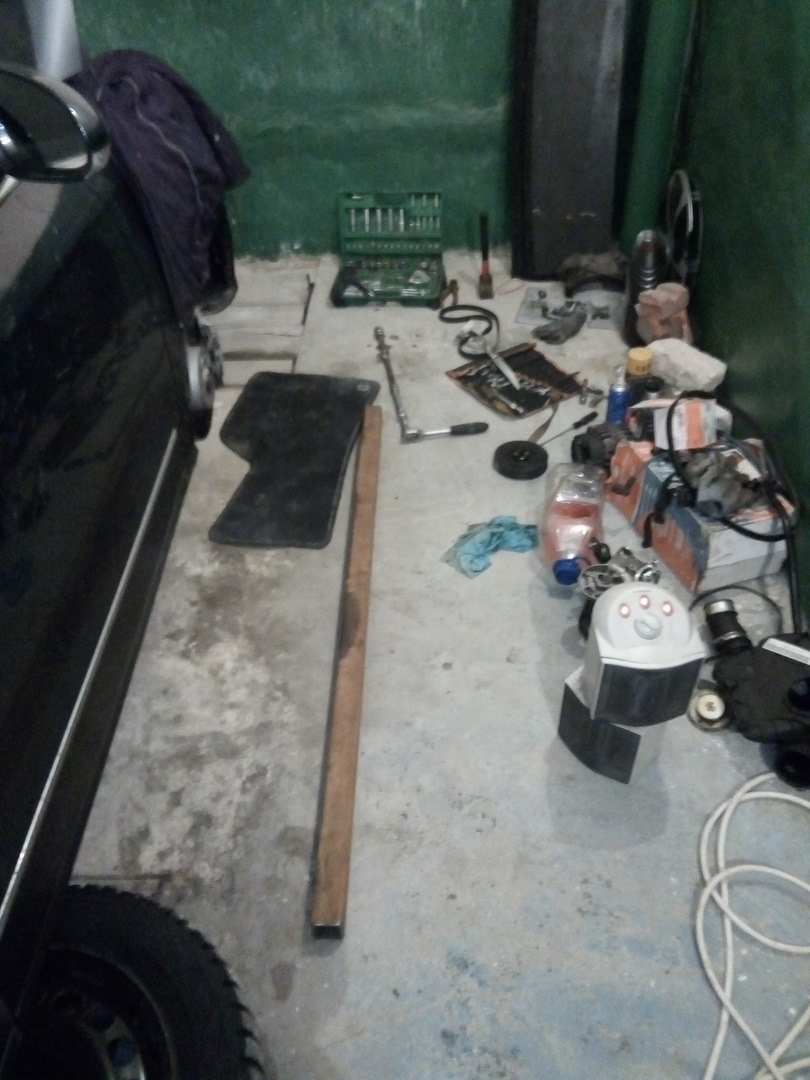

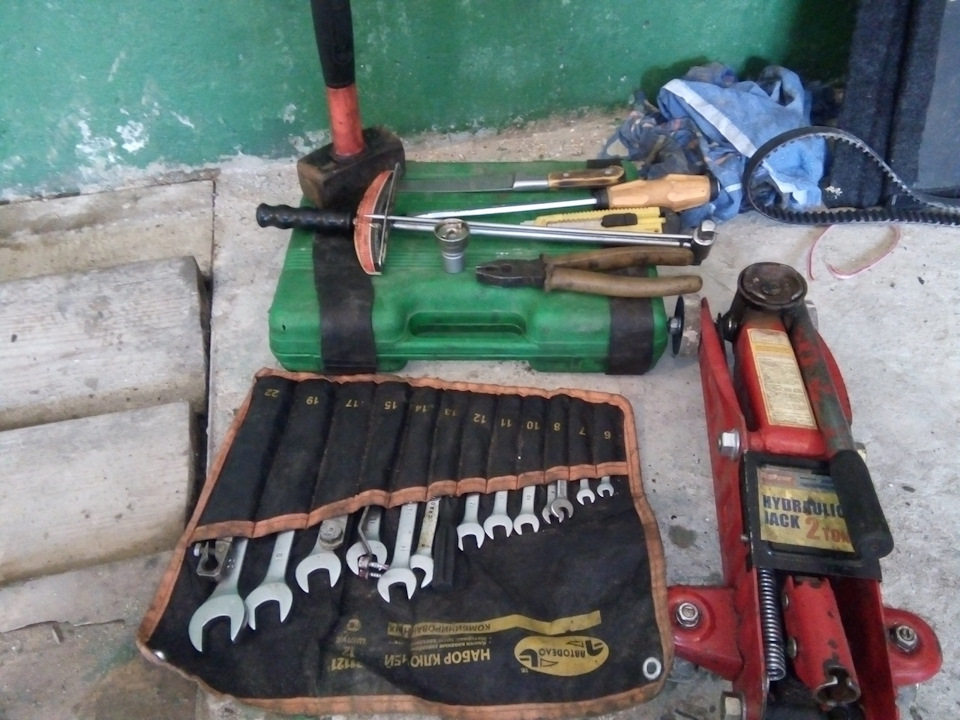

Итак в первую очередь что мне понадобилось:

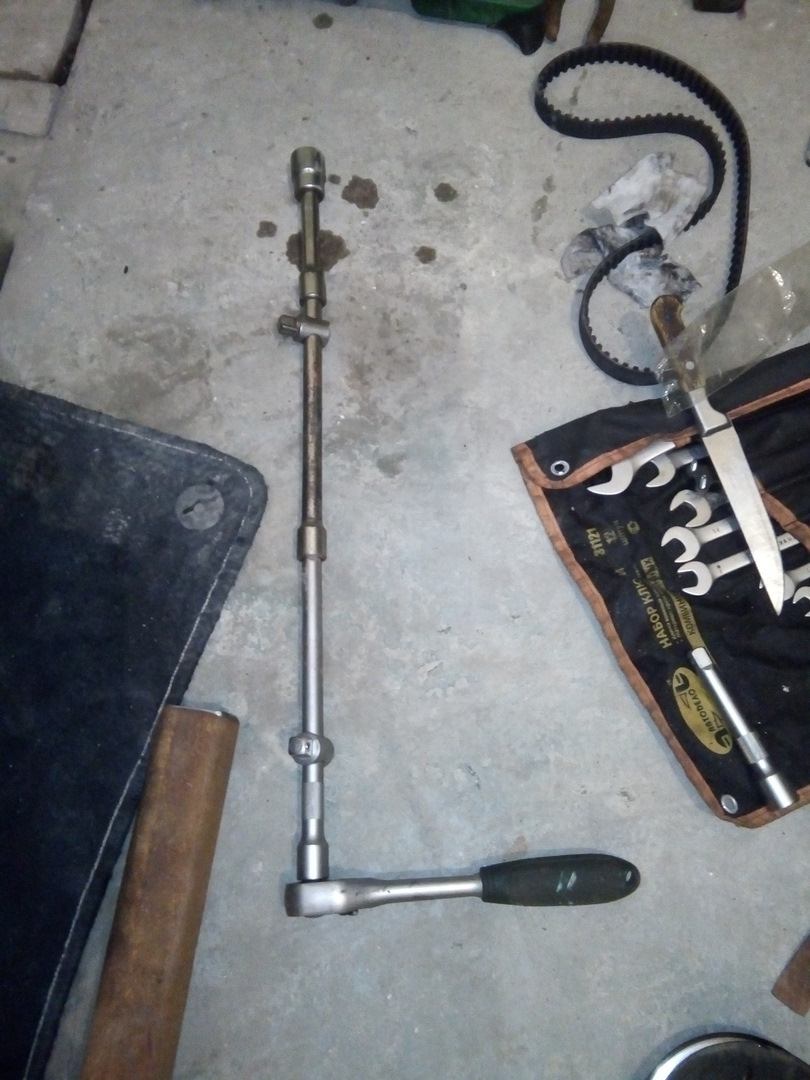

Из особого инструмента понадобилась только головка для откручивания клапана фазовращателя Т10352( ее я купил на авторынке за 350р)Торекс 10S2 и 12S2, и динамометрический ключ.
Ключ для откручивания шкива коленвала я не покупал-так как отпугнула цена в 2200р. Решил на месте пробовать разные способы откручивания( стопорение маховика, стопорение шкива ремнеми т.д.)
Приступаем:
1. Домкратим и снимаем правое переднее колесо. Снимаем защиту двигателя и правый нижний подкрылок пластиковый.
2. Откручиваем два болта торкс и снимаем два хомута пайпинга.

3. Ставим первый цилиндр в ВМТ, для этого крутим коленвал по часовой стрелке до совпадения меток на шкиву и корпусе.

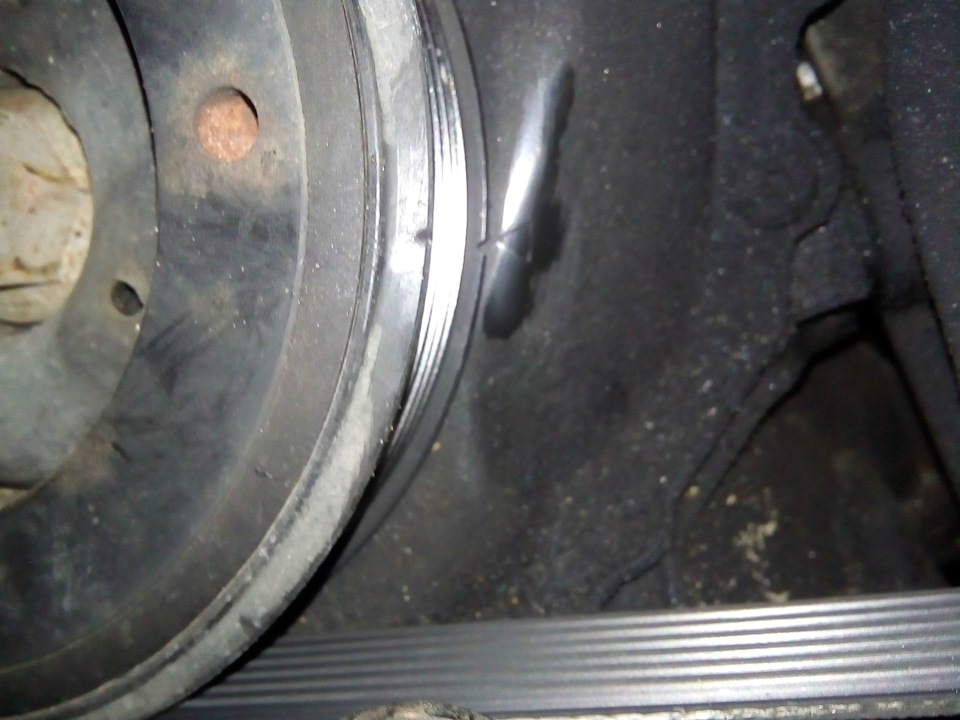

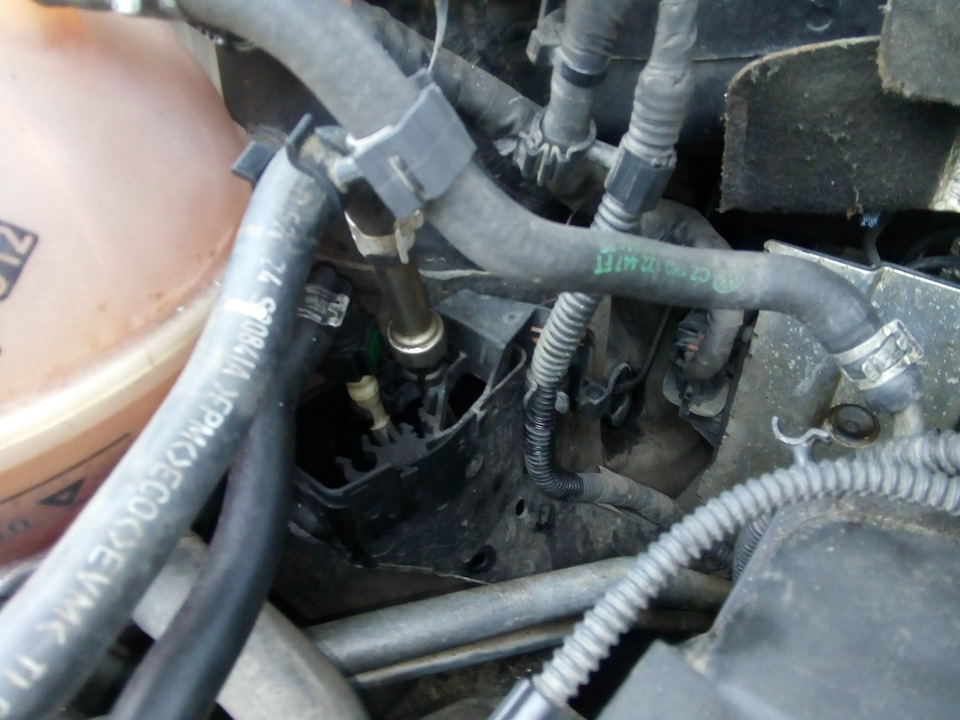

4. Переходим на верхний уровень и отключаем обратку топлива( кто то вынимаем предохранители чтобы стравить давление) я же просто вынял (бензина там не так много)

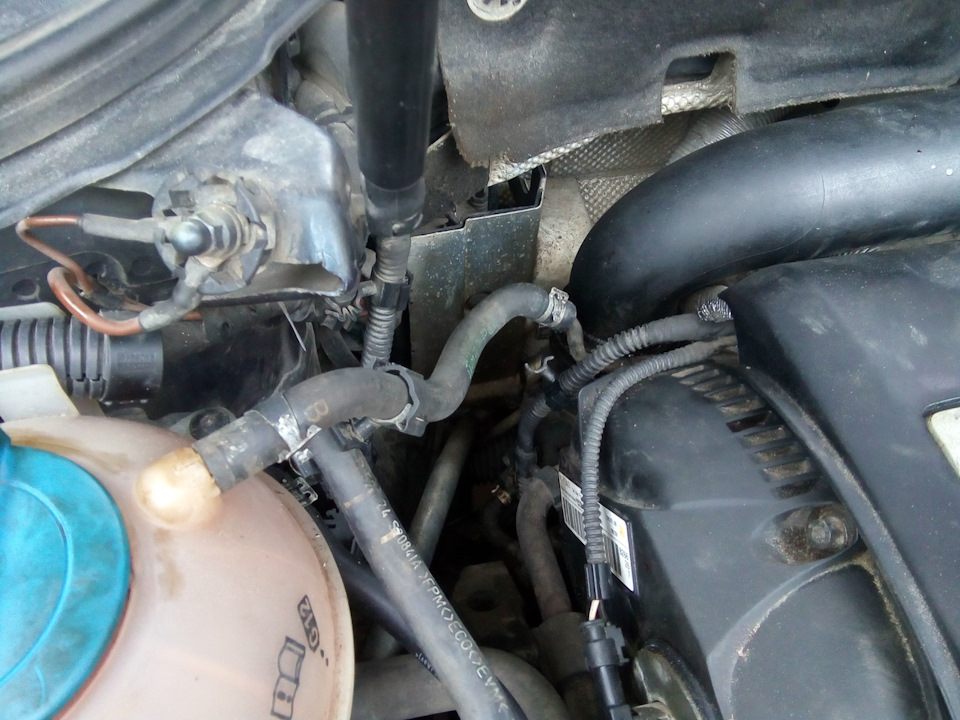

5. Снимаем шланг обратки с бачка ОЖ, откручиваем бачок и отводим его в сторону.( бачок держится на 2 саморезах торкс и сверху прижат проводкой-ее смело отводим в сторону)

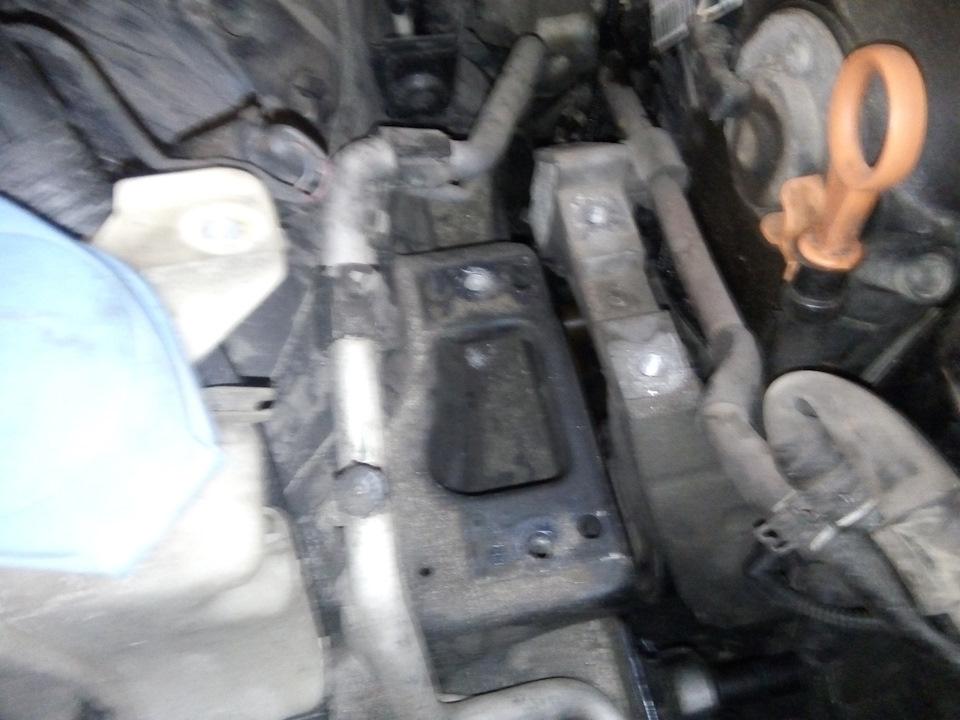

6. Далее подставляем домкрат под двигатель и чуть чуть приподнимаем(даем натяг). Это нужно нам для того чтобы легко и без усилий открутить подушку двигателя

У меня легко получилось открутить в такой последовательности: вначале ту часть что прикручена к кузову( это два болта под ключ на 16, один под ключ на 13), затем два верхних болта между двумя частями подушки на 18.
После этого домкратом чуть приопускаем мотор и откручиваем торксом 12s2 два нижних болта, приподнимаем мотор и откручиваем последний болт по средине.

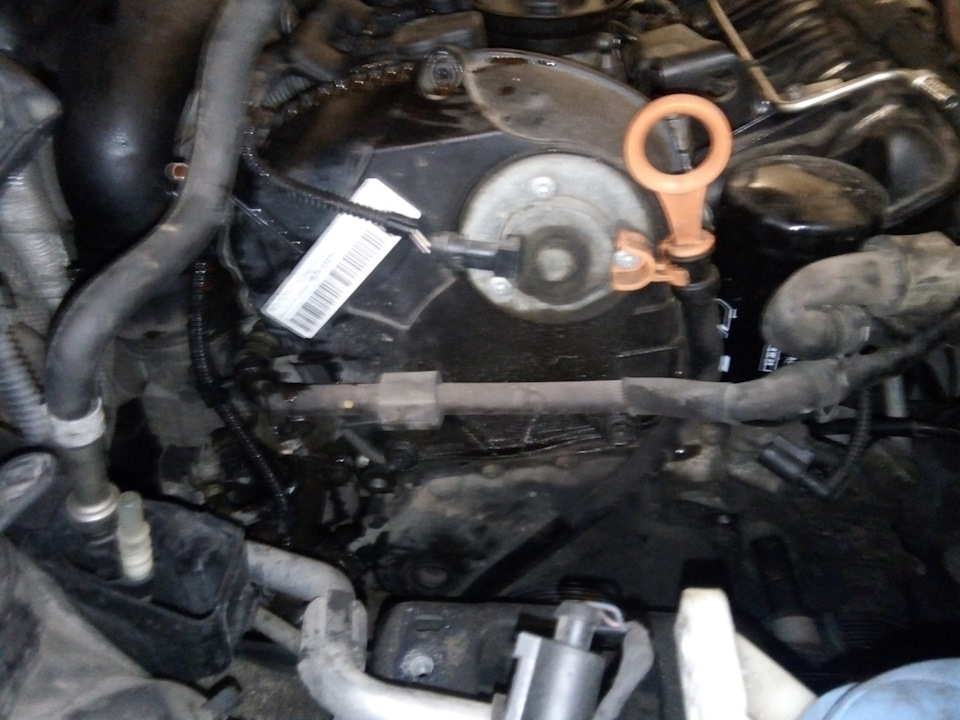

7.Откручиваем и вынимаем щуп(он держится на двух болтах вверху) и электромагнитный клапан распредвала.

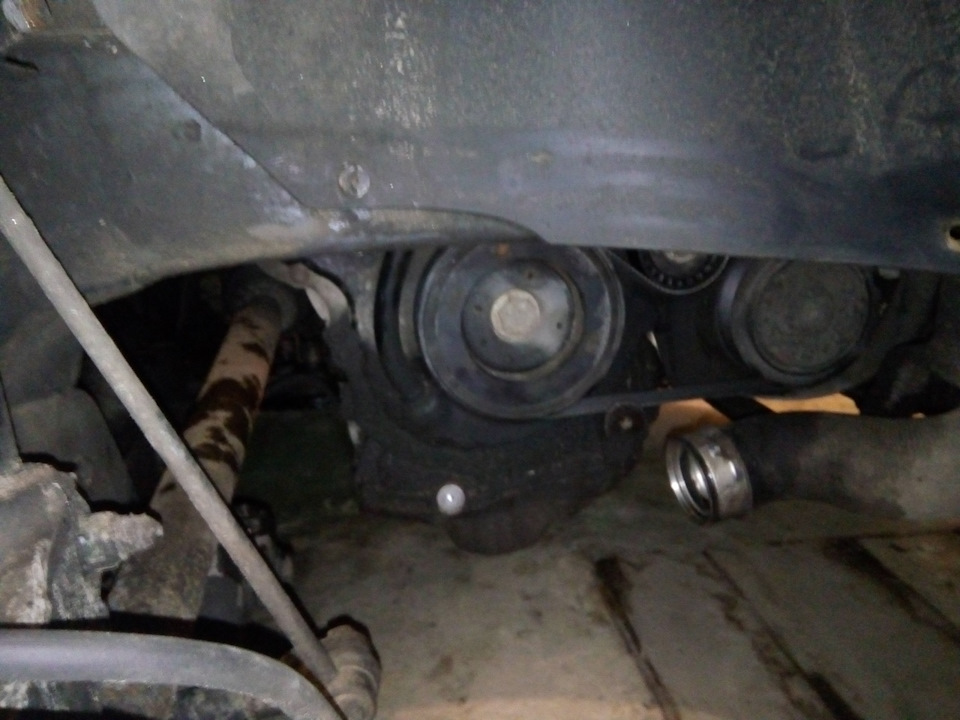

8. Теперь можно продолжить разбирать верх или перейти в нижнюю часть кому как нравится. я пошел через низ. Натягиваем ключем на 17 натяжной ролик ремня и фиксируем его любым гвоздем. Снимаем ремень.
И понимаем что для того чтобы открутить нижнюю крышку цепи грм нам нужно этот ролик отвести в сторону. Для этого нужно открутить болт расположеный между генератором и компрессором кондиционера. Есть Три способа: снятие генератора-снятия компрессора- сгибание буквой зю и пробование открутить ничего не снимая:)

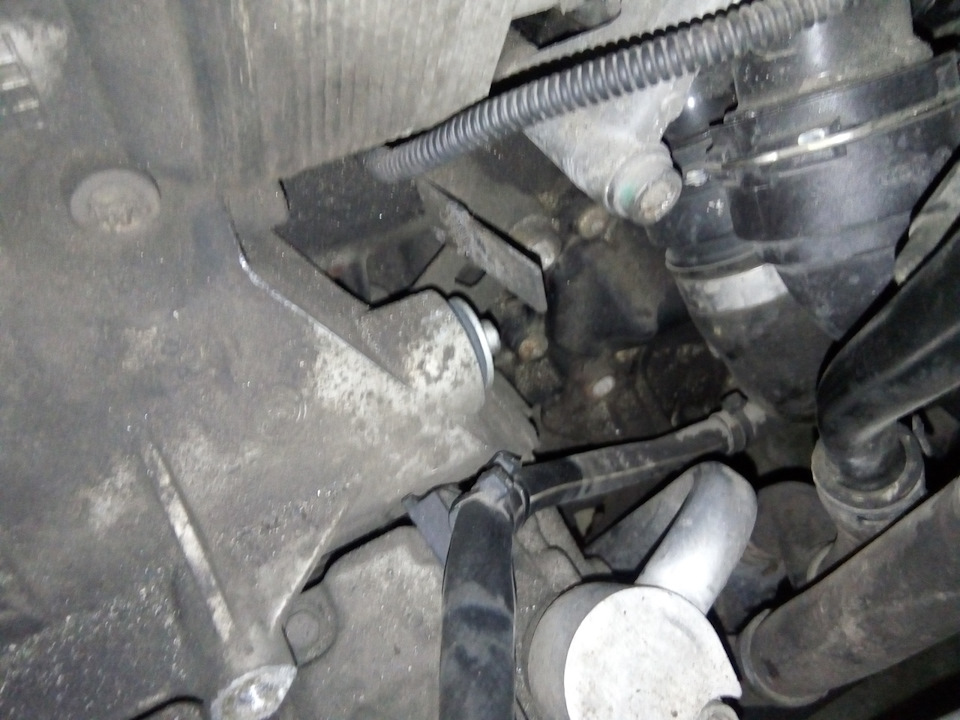

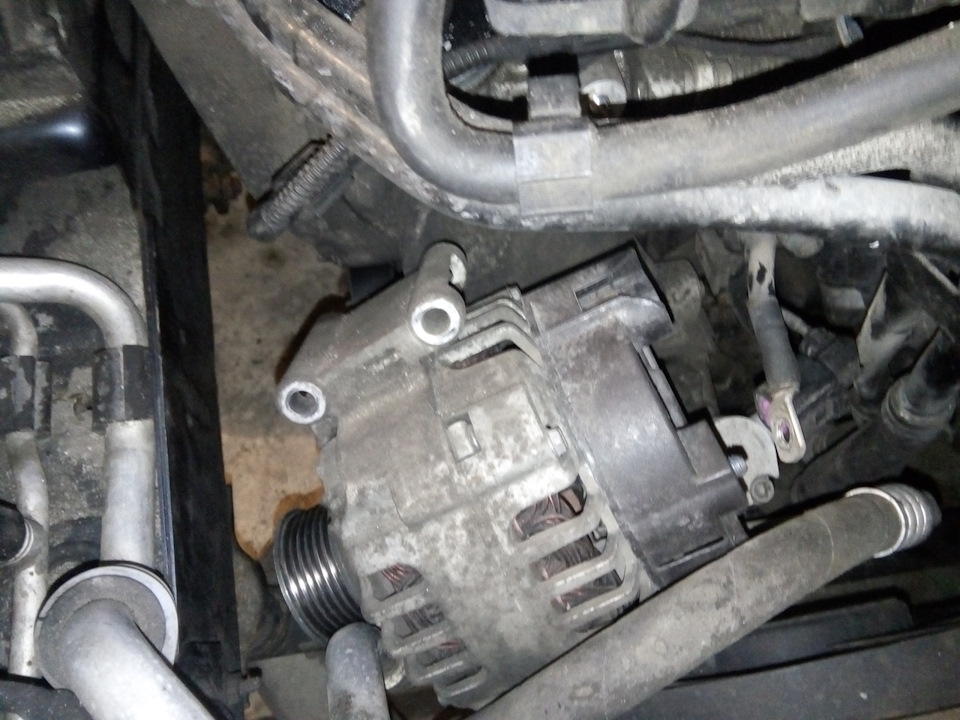

я выбрал снятие генератора.Для этого откручиваем ключем на 13 два болта сверхк генератора, два снизу, снимаем фишку и плюсовой провод. Обязательно отключайте АКБ до проведения каких либо работ!

Когда открутили этот болт можно поддевая отверткой подтягивать ролик с натяжителем ближе к лонжерону- тем самым освобождая место для откручивания болтов крышки цепи грм.
9. Этот пункт я боялся больше всего так как не покупал спец ключ, а зная как иногда сильно затянуты болты на шкиву коленвала опасался что не смогу открутить так как на коробке автомат нельзя заблокировать коленвал включив передачу.
Но мне повезло, на моторах BZB есть лючек через который видно маховик.

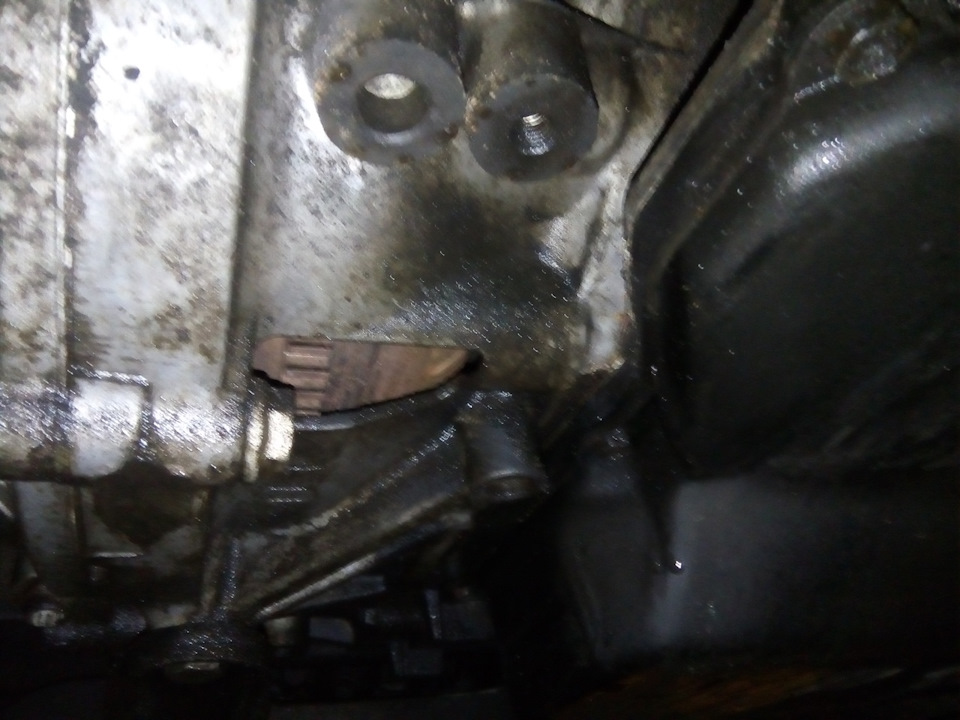

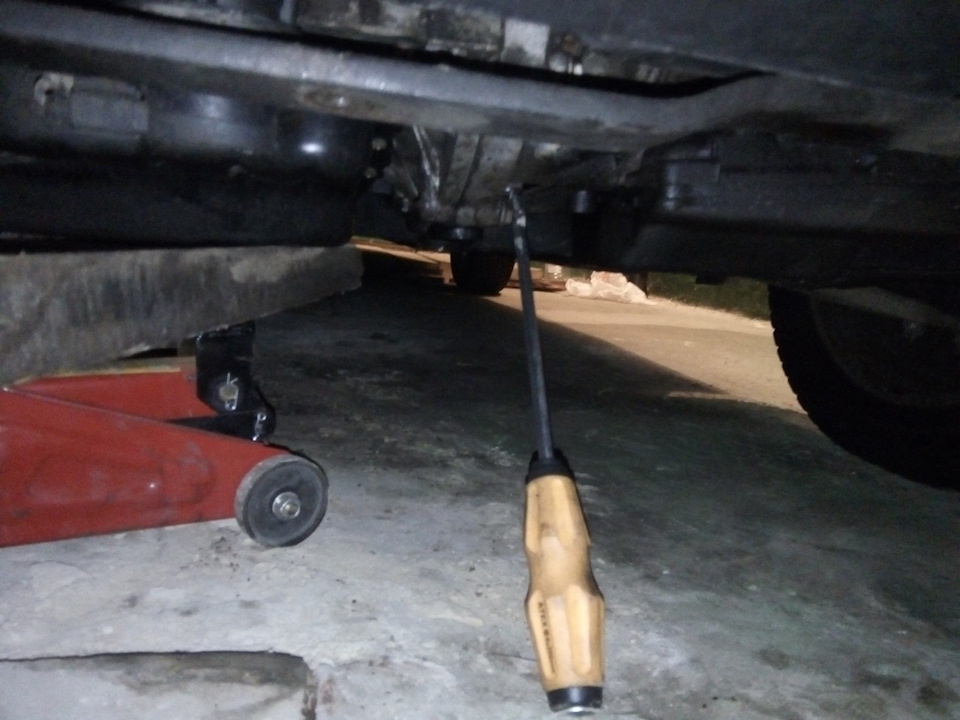

с помощью мощной отвертки застопорил маховик. И набором из кучи удлиннителей и трубы сорвал болт шкива коленвала

10. Откручиваем верхнюю крышку цепи грм.

Заметьте метки на звездах распредвалов и крашеные звенья цепи должны совпадать просто фото не осталось, ниже без опоры распредвалов будет видно
11. Откручиваем нижнюю крышку. Тут сделаю небольшое уточнение. Обязательно перед откручиванием протрите от грязи крышку(чтобы после снятия грязь не попала внутрь) и чем нибудь тонким выковыряйте всю грязь из болтов. Так как болты торкс очень нежные и легко облизываются ( что приводит к геморойному откручиванию ).
Говорят что патрубок турбины мешает- ерунда нормально можно подлезть не снимая

12. Откручиваем спец ключем клапан фазорегулятора. Внимание резьба левая так что крутим по часовой стрелке для откручивания.
13. Откручиваем и снимаем опору распредвалов

Как заменить цепь ГРМ своими руками

Цепь ГРМ является одним из вариантов привода механизма газораспределения. Данное решение позволяет намного дольше эксплуатировать ДВС без серьезных вмешательств в устройство привода и является более надежным по сравнению с ремнем ГРМ. При этом замена цепи также является необходимой операцией в том случае, когда наступает момент ее значительного износа. Другими словами, цепь ГРМ имеет определенный ресурс, по окончании которого элемент нужно менять. В процессе эксплуатации двигателя с цепью ГРМ автовладельцы и мастера осуществляют подтягивание изношенной цепи различными способами. Достаточно распространенными решениями считается увеличение длины на рабочей части натяжителя цепи, что достигается при помощи стальной трубки подходящего диаметра. Некоторые наваривают на так называемый «башмак» скобы и т.п.

При этом следует помнить, что если цепь ГРМ растянулась, тогда высока вероятность неполного совпадения фаз газораспределения. Подобный дефект существенно влияет на работу всего ДВС, двигатель может работать шумно, с перебоями, не выдавать полную мощность, перерасходовать топливо, плохо заводиться и т.д. Изношенная цепь также значительно сокращает срок службы «башмака», быстро выводит из строя успокоитель цепи. В ряде случае также возможен обрыв цепи ГРМ, что приводит к серьезным последствиям для двигателя. Далее мы рассмотрим, как поменять самому цепь ГРМ, что нужно для того, чтобы поменять цепь ГРМ и сколько это стоит.

Как производится замена цепи ГРМ

Начнем с того, что замена цепи ГРМ является стандартной процедурой. При этом особенности замены цепи на той или иной модели автомобиля могут отличаться. В качестве простого примера мы рассмотрим, как поменять цепь на отечественном ВАЗ 2106 для лучшего понимания особенностей данного процесса. Прежде всего, хотелось бы отметить, что правильная замена цепи предполагает снятие передней крышки двигателя. Однако многие мастера с учетом определенной трудоемкости данной операции предпочитают расклепывать звенья цепи ГРМ на весу.

Обращаем ваше внимание на то, что такой способ замены применять без крайней необходимости не рекомендуется. В общих чертах, звенья старой цепи расклепываются, затем производится временное соединение с новой цепью, после чего производится поворот таким образом, чтобы новая цепь стала по всем звездочкам. Далее цепь вытягивают до того момента, пока не произойдет «стыковка» с расклепанным ранее звеном старой цепи, после чего также расклепывается звено новой цепи. К минусам такого способа следует отнести то, что общая надежность подобного соединения ставится под сомнение, происходит сокращение ресурса новой цепи и т.п.

  • Для того чтобы выполнить замену правильно, понадобиться снять переднюю крышку ДВС, а также шкив коленвала. Перед началом работ также рекомендуется снятие клеммы с АКБ, параллельно снимается корпус воздушного фильтра, клапанная крышка.
  • Затем двигатель необходимо выставить по меткам. Верхняя метка расположена на звездочке распредвала изнутри, также имеется прилив к центру корпуса распредвала. Нижняя метка представляет собой полоску на шкиве коленвала, продублирована с конца шкива риской-приливом. Указанная метка должна быть совмещена с меткой, которая выполнена на передней крышке ДВС. Чтобы было удобнее, смотреть на совмещение меток лучше с той стороны, где находится трамблер.
  • Далее понадобиться снять храповик, удерживающий шкив коленчатого вала. Для решения задачи на брызговик с левой стороны кладется деревянная рейка или маленький брусок, что позволит избежать ударов по лонжерону. Затем на храповик коленвала накидывается ключ, которым прокручивается ДВС. Указанный ключ представляет собой ключ с плоским шестигранником, имеет длинную ручку. Данный ключ ставится в такое положение, чтобы он мог иметь пространство для перемещения и последующего удара по деревянному бруску.
  • Теперь можно снять высоковольтный провод с катушки зажигания и перевести КПП в «нейтраль». Затем двигатель прокручивается стартером, накинутый ключ в этот момент бьется по деревянному бруску на лонжероне. Обычно храповик удается отпустить после 2-3 прокручиваний. Добавим, что если специального ключа нет, тогда подойдет вороток с головкой и коротким плечом. При этом нужно учесть, что головку с торца нужно придерживать при помощи дополнительного инструмента, так как плотности посадки может быть недостаточно. Иногда для решения задачи подходит и накидной ключ, который имеет небольшой переходной угол.
  • Далее шкив коленвала можно снять, отпустить болты передней крышки силового агрегата и затем снять саму крышку. Далее отпускаются болты крепления натяжителя цепи, после чего натяжитель снимается. После снятия необходимо оценить состояние «башмака» натяжителя, осмотреть элемент, поверить его выработку.
  • Еще понадобится произвести отгибание стопорной шайбы болта верхней звездочки, после чего откручивается сам болт, далее шкив снимается. Аналогичную процедуру проводят и со шкивом вспомогательного вала, который также снимается. Для работы подойдет ключ на 10, которым снимается ограничитель цепи. Завершающим этапом становится снятие самой цепи ГРМ.
Читайте также  Как проверить стартер на аккумуляторе

Также подобным способом можно сравнить степень люфтов при накидывании новой и старой цепи. В том случае, если люфт одинаковый, тогда следует задуматься о замене шкивов на новые. Добавим, что замена звездочек является рекомендуемой процедурой при замене цепи ГРМ независимо от их состояния. Если автолюбитель задумывается о том, сколько стоит поменять цепь ГРМ, тогда этот нюанс также стоит учитывать в списке дополнительных расходов.

Установка новой цепи механизма газораспределения

  • В процессе обратной сборки новую цепь пропускают через звездочку коленвала, внутрь цепи вставляется шкив, после чего происходит наживление крепежного болта. Также устанавливается звезда распредвала, натяжитель и ограничитель. Завершением считается затяжка болта крепления шкива, отгиб края фиксирующей шайбы на болте звездочки. Затем новая цепь ГРМ натягивается. Отметим, что все описанные выше действия проводятся с учетом того, что двигатель не прокручивался, то есть метки выставлены.
  • Теперь можно ставить на посадочное место шкив коленвала, установить переднюю крышку, после чего производится затяжка храповика. Шкив коленчатого вала точно ставится при помощи ориентации на шпонку. Чтобы затянуть храповик можно ударять по ключу. Еще одним способом является снятие защитного кожуха маховика, затем производится фиксация маховика при помощи отвертки или металлического стержня. Затем храповик можно затянуть.
  • Далее шкив снова устанавливается на распредвал для повторного контроля меток. Когда метки совпали, болт крепления звезды распредвала затягивается окончательно, после чего фиксируется при помощи того, что стопорная шайба отгибается. По окончании всех работ следует еще раз проверить все метки, после чего клапанная крышка устанавливается на свое место.

Подведем итоги

С учетом вышесказанного можно сделать вывод о том, что замена цепи ГРМ является ответственной процедурой. При этом ответом на вопрос, где поменять цепь ГРМ, может быть как поездка в специализированный автосервис, так и выполнение всех действий у себя в гараже.

Напоследок отметим, что цена замены ремня ГРМ по сравнению с заменой цепи ГРМ несколько отличается. Поменять цепь ГРМ в сервисе по стоимости получается дороже на 40-60% и более сравнительно с аналогичной заменой ременного привода на различных моделях. Если же производить замену своими руками, тогда нужно быть готовым к тому, что может потребоваться необходимость установить новую цепь, звездочки, натяжитель и успокоитель.
