Как поменять задние колодки на калине

Замена колодок тормозных механизмов задних колес Lada Kalina

Инструмент:

  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Насадка на вороток 7 мм
  • Насадка на вороток Е-8
  • Гаечный ключ рожковый 13 мм
  • Балонный ключ
  • Молоток резиновый
  • Молоток большой
  • Монтажная лопатка (2 шт.)
  • Отвертка плоская средняя
  • Плоскогубцы
  • Домкрат
  • Опорная стойка

Детали и расходники:

  • Деревянный брусок
  • Тормозные колодки (4 шт.)
  • Шнур — 0.5 м

Примечания:

Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию передней колодки, которая изнашивается быстрее задней.

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Сняв заглушку можно оценить степень износа передней тормозной колодки.

При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Предупреждение:

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок, шприцем или резиновой грушей, откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).

2. Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

3. Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

4. Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.

5. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Примечание:

Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.

Тормозной механизм заднего колеса автомобиля с ABS:
1 — щит тормозного механизма;
2 — датчик ABS;
3 — передняя колодка;
4 — распорная планка;
5 — колесный цилиндр;
6 — рычаг привода стояночного тормоза;
7 — задняя колодка;
8 — задающий диск датчика ABS;
9 — тормозной барабан.

6. На автомобиле, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Для этого головкой Е-8 отворачиваем винт крепления датчика.

7. Извлекаем датчик из отверстия кронштейна, который находится на щите тормозного механизма. Далее все работы показаны на автомобиле без ABS. Про отличия будет написано отдельно.

8. Накидным ключом (лучше шестигранной головкой) «на 7» отворачиваем два направляющих штифта колеса.

9. Снимаем тормозной барабан.

Предупреждение:

После снятия барабана не нажимайте на педаль тормоза, т. к. поршни могут полностью выйти из цилиндра.

10. Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

11. Нажимая на колодки и упираясь в буртик тормозного щита двумя монтажными лопатками, утапливаем поршни внутрь рабочего цилиндра.

12. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.

13. Снимаем пружину.

14. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

15. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

16. Снимаем пружину.

17. Отверткой выводим из зацепления с колодкой прижимную пружину.

18. Снимаем переднюю колодку.

19. Отсоединив от задней колодки прижимную пружину, опускаем колодку.

20. Выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

21. Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза.

22. Снимаем с пальца шайбу.

23. Снимаем рычаг и вынимаем палец.

24. Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности.

Элементы тормозного механизма заднего колеса:
1 — передняя колодка автомобиля без ABS;
2 — передняя колодка автомобиля с ABS;
3 — распорная планка;
4 — верхняя стяжная пружина;
5 — палец;
6 — шайба;
7 — шплинт;
8 — задняя колодка автомобиля с ABS;
9 — задняя колодка автомобиля без ABS;
10 — рычаг привода стояночного тормоза;
11 — нижняя стяжная пружина.

Примечание:

Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.

Натягивая пружину, вставляем ее крючок в отверстие колодки и затем вытягиваем провод.​

25. После замены колодок на обоих колесах необходимо отрегулировать стояночный тормоз, как описано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Замена задних тормозных колодок и тросов ручника.

Всем доброго времени суток!

Эта запись, пожалуй, не будет какой-то эпичной, интересной. Всё стандартно, как у всех.

Пропал ручник. совсем. 17 щелчков. Не держит. Хотел поменять лишь тросы ручника, но решил колодки глянуть. Судя по толщине ещё походят (60 к пробега), но потёк правый тормозной цилиндр.

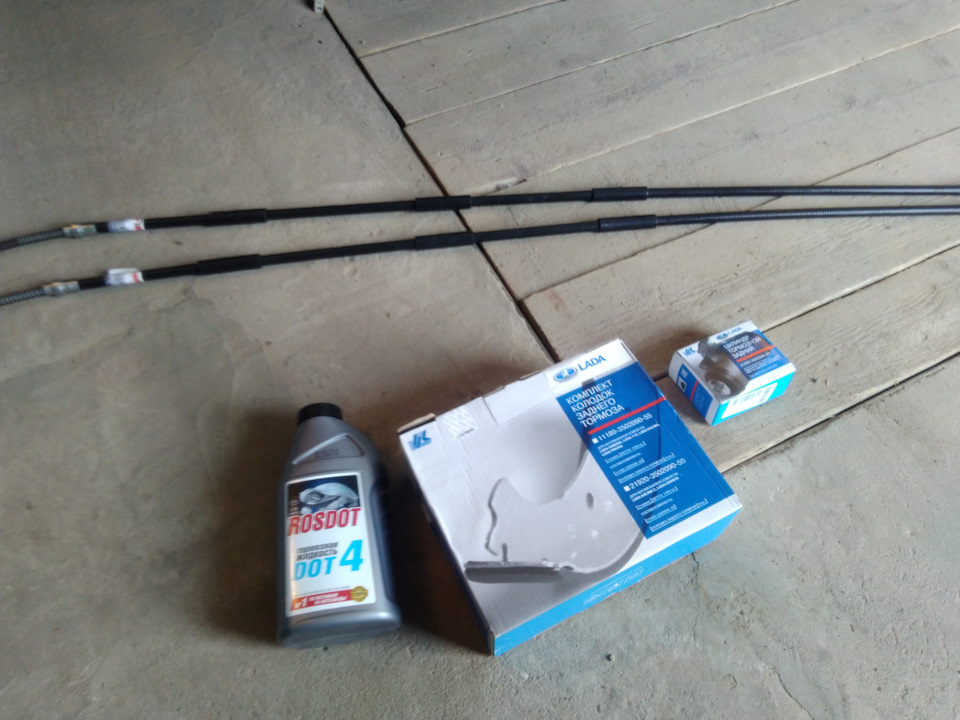

Поэтому меняем весь комплект. Колодки под ABS, цилиндр, торосы, жидкость ДОТ 4.

Тут бы и щиток поменять не грех, но это уже потом, вместе с балкой…

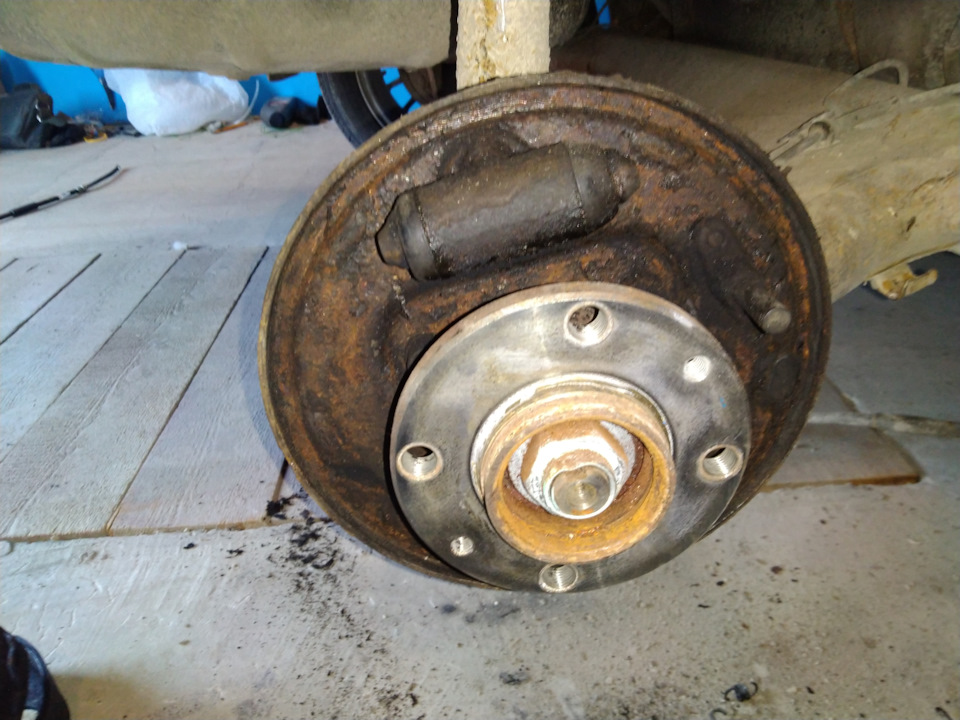

Левая сторона. На ВАЗе это делается в разы проще. Сравниваю со своим Москвич 412. Там пружины адские были. Натяжение порядка 40 килограммов. Запихивать приходилось с риском для жизни. Тут проще пареной репы

Прокачиваем. Второй конец трубки в банку с тормозухой. 15 раз жмём на педаль. Готово!

Троса продали от восьмёрки. Место расположение резинок немного не то. Пришлось со старых резинки срезать и одеть, дабы можно было зафиксировать

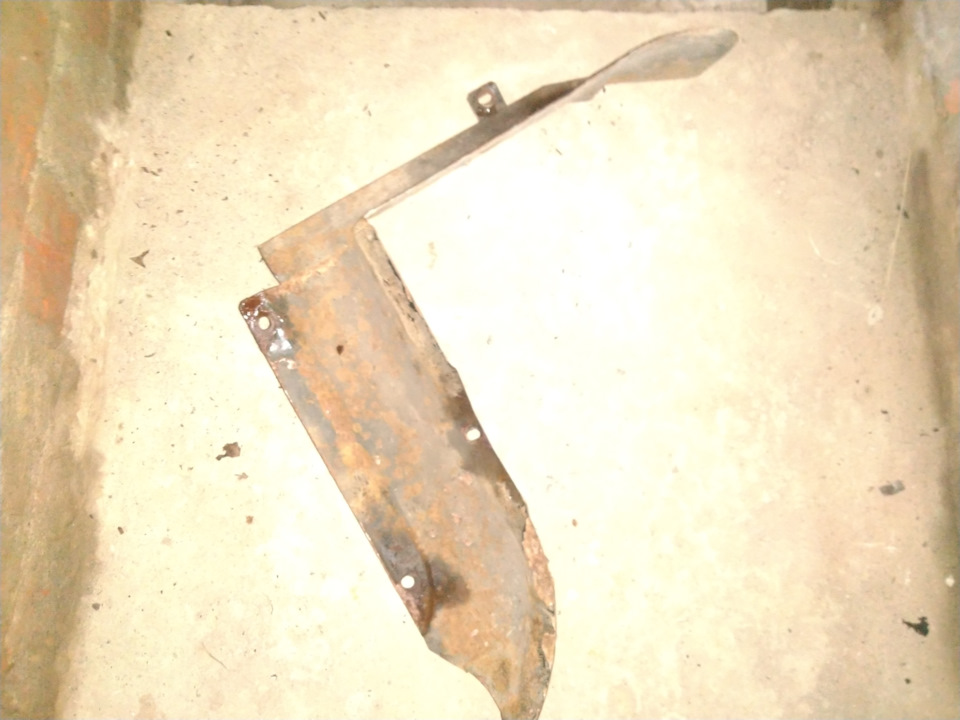

Для того, чтобы добраться к одному из креплений пришлось снять тепловой экран бензобака. Откручивать надо аккуратно, чтобы не поломать шпильки. Мочил тормозухой и покручивал туда-сюда шуруповёртом. Быстро, да и шпильки все целы

Читайте также  Как включить фары на фольксваген поло

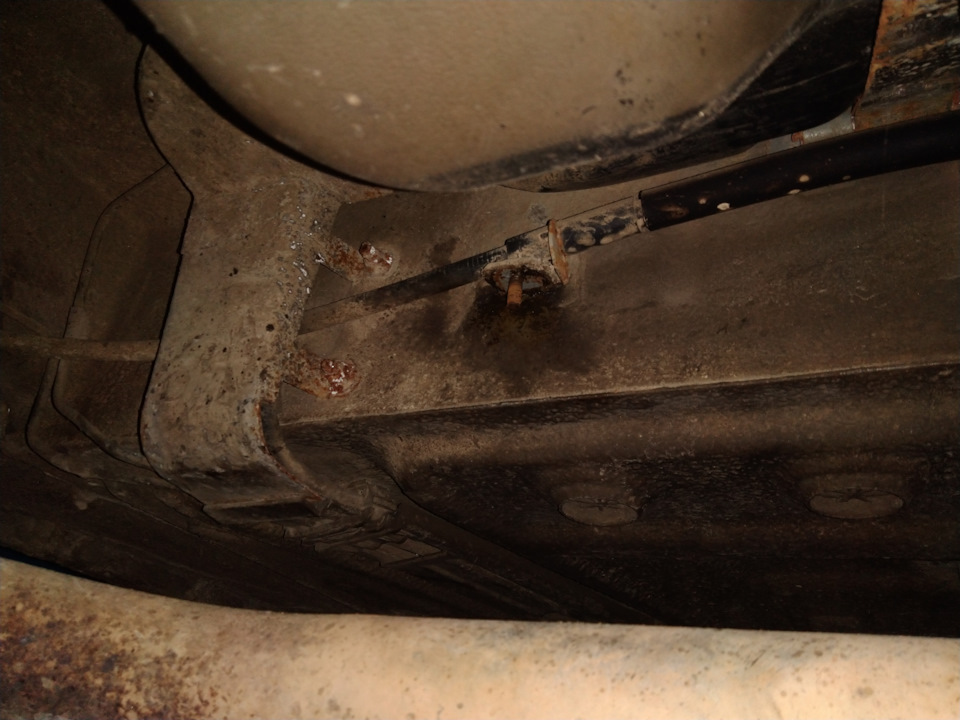

Вот само злосчастное крепление

Тросы ручника надо натягивать, преодолевая сопротивление обоих пружин. Использовал для этого верёвку

Опускал резонатор. Гофра позволяет. Так удобнее.
Далее прикручиваем все защитки и едем тестить. Вынимаем предохранитель ABS, чтобы убедиться, что заднее правое колесо может тормозить юзом.

Ручник теперь как с завода.
Видео процесса

Всем удачи, бобра и правильных ручников!

Лада Калина Универсал 2011, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Калина, 2007

Лада Калина, 2008

Лада Калина, 2009

Лада Калина, 2008

Комментарии 37

тросы 2110? 2108 не подходят?

Подходят. Но у них резиновые утолщения под крепушки в другом месте. Можно резинки со своих переставить

Я тоже недавно менял тросы, занятие, конечно, не особо увлекательное. Когда снимал тепловой экран, оторвал шпильку, которая на ленте крепления бензобака. Ну хорошо хоть на кузове все целые)) На уравнитель тросы натягивал с помощью друга и веревки, протянутой через все днище машины))
Кстати старые тросы были с лопнувшей оплеткой в 4 местах каждый, больше всего оплетка разрывалась в тех местах, где вставляется в проушины на балке. Я туда вставлять не стал и никому не рекомендую. Угол излома слишком большой.

Замена задних тормозных колодок на калине

Добро пожаловать!
Задние тормозные колодки – относятся к заднему механизму тормозов, в которой ещё входит очень множество деталей, а именно тормозной барабан, сами колодки, поршни которые эти колодки приводят в движение и т.д., по сути задние тормозные колодки дольше выходят из строя в отличие от передних, всё дело в том что при торможение весь груз машины смешается вперёд и задним колёсам поэтому и приходится просто немного подтормаживать и поэтому задние тормозные колодки выходят из строя намного реже чем передние.

Примечание!
Для замены задних колодок, вам нужно будет взять с собой: Основной набор гаечных ключей, а так же отвёртку, ещё двумя монтажными лопатками запаситесь, молотком и пассатижами!

Краткое содержание:

Где находятся задние тормозные колодки?
Они находятся сзади как это уже понятно из заголовка, но так просто вы их увидеть не сможете потому что они находятся во внутренней части тормозного барабана и они кстати ещё и тормозят об него за счёт чего автомобиль и останавливается, поэтому если вы захотите увидеть тормозные колодки то вам нужно будет в первую очередь снять сам барабан и после чего вы увидите вот такую вот картину, на которой обе колодки указаны двумя стрелками:

Когда нужно менять задние тормозные колодки?
Обычно когда что то происходит с колодками (Не важно задние или передние), то первое что вы должны будете услышать так это неприятный звук при торможении автомобиля, звук этот будет похож на трение металла об металл (Хотя и будет происходить трение металл об металл, потому что при износе колодок они начинают своим корпусом который у них выполнен из металла, соприкасаться с тормозным барабаном), а так же машина будет хуже тормозить если колодки придут в негодность.

Примечание!
Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Если вы не поняли что за накладка и что за корпус колодки, кратко вам объясним, для начала возьмём саму заднюю колодку снятую с автомобиля (см. фото ниже), она состоит из двух частей из основной (Основной частью является корпус колодки, он указан красной стрелкой) и из той части которой колодка и тормозит, а называется эта часть накладка (Она указана синей стрелкой) и когда она изнашивается тормоза становятся очень плохими и как уже говорилось ранее, металл (Имеется ввиду корпус самой колодки) начинает тереться об металл и получается этот самый неприятный звук при торможении!

Как заменить задние тормозные колодки на ВАЗ 1117-ВАЗ 1119?

Примечание!
Прежде чем вы приступите к замене, мы вам рекомендуем ознакомится со статьёй в которой все тонкости по колодкам указаны, а называется эта статья: «Что такое тормозные колодки и как не нарваться на подделку?»!

Снятие:
1) В начале операции нужно будет обезопасить себя от автомобиля, как это спросите вы? Объясняем! Во-первых чтобы заменить колодки нужно будет поднять машину в воздух, перед тем как поднять обязательно поищите какие ни будь упоры (К примеру кирпичи) и поставьте их на под все свободные колёса, а после этого включите первую передачу и обязательно опустите ручник вниз, а иначе замена колодок будет проблематична.

Примечание!
Когда все операции будут сделаны, снимите нужно для вас колесо с автомобиля, а о том как снять колесо вы сможете посмотреть в статье под названием: «Замена колеса на современных автомобилях ВАЗ»!

2) Теперь когда вы снимите колесо воспользуйтесь тряпкой, а именно при помощи неё протрите тормозной механизм от грязи, после этого отложите тряпку в сторону подойдите к салону автомобиля и потянув за рычаг откройте капот у автомобиля, после чего в подкапотном пространстве разыщите тормозной бачок (Он ещё указан на фото стрелкой), в этом бачке находится тормозная жидкость проверьте сколько её (На бачке есть две отметки MIN и MAX), так вот если жидкости у вас будет прямо битком до отметки MAX, тогда при помощи медицинского шприца или же резиновой груши откачайте прямо немного тормозной жидкости чтобы она просто была по ниже самой верхней отметки.

3) Затем вам нужно будет полностью снять тормозной барабан с автомобиля. (О том как его снять, см. в статье: «Замена тормозного барабана на калине»)

4) Теперь вам нужно снять две стяжных пружины (Места где они крепятся указаны стрелками) механизма задних колёс, эти пружины снимаются довольно легко при помощи отвёртки, да и рукой потянув за неё тоже можно снять или же просто с помощью пассатижей.

Примечание!
Сразу же после того как стяжные пружины будут обе сняты, не убирая из рук пассатижей снимите ещё одну пружинку которая крепит колодку как показано на фото ниже, а после того как эта пружина будет снята снимите саму переднюю колодку и ещё разжимную планку, которая указана на фото синей стрелкой и ещё показано как её снять на маленькой картинке!

Читайте также  Как заменить термостат на ваз 2114

5) Со следующей (Задней колодкой) проделайте всё тоже самое, а именно её крепит в центре одна небольшая пружинка, вы эту пружинку снимите при помощи пассатижей и тем самым снимите саму заднюю колодку, но только когда будете её снимать рычаг колодки (Указан красной стрелкой) выведите из зацепления с наконечником троса ручника (Указан синей стрелкой) и только после этого полностью снимите заднюю колодку.

Примечание!
Если вам понадобится разобрать заднюю колодку для замены рычага колодки, то в таком случае сперва пассатижами извлеките шплинт который этот рычаг крепит (Этот шплинт можно ещё прекрасно увидеть на фото выше), а после вынимания шплинта снимите стопорную шайбу с пальца как показано на рисунке ниже, после этого нажмите рукой на сам палец (см. маленькое фото) и тем самым снимите и палец и сам рычаг с колодки!

Установка:
Устанавливаются новые колодки в обратном порядке снятию, при этом когда будете их устанавливать смотрите за тем чтобы верхние части обоих колодок вошли в пазы поршня (Паз поршня и верхняя часть одной из колодок указана красной стрелкой на фото ниже), а после этого возьмите в руки две монтажные лопатки или две монтировки (Что найдёте) и после чего как показано на маленьком рисунке, одновременно обоими монтажными лопатками (Указаны синими стрелками) сведите тормозные колодки друг к другу (К себе), таким образом чтобы они просто не выходили за края щитка и чтобы тормозной барабан смог нормально установится.

Примечание!
Когда установите всё на свои места, сядьте в автомобиль и нажмите полностью раза три на педаль тормоза, для того чтобы колодки пришли в рабочее положение!

Важно!
1. Некоторые люди когда покупают новые колодки бывают возмущаются и не понимают почему в основном в коробке находится сразу четыре колодки а не две, вить ему нужно только на правой стороне заменить колодки а на левой они ещё по живут думает он, давайте объясним такую ситуацию чтобы и вы понимали для чего производитель в основном суёт четыре колодки в одну коробку.

Во-первых запомните раз и навсегда то что колодки которые продаются бывают разных фирм и выполнены из разных материалов, тем самым если вы поменяете колодки к примеру только лишь на одной стороне то другая сторона 99% будет тормозить сильнее и в связи с этим (Особенно зимой) автомобиль будет уносить в сторону при резком торможение.

В принципе даже если вы возьмёте два одинаковых производителя и два одинаковых комплекта колодок и поменяете колодки только лишь с одной стороны, то в таком случае те колодки которые уже были изношены до этого будут тоже тормозить по слабее новых и в связи с этим опять появляется вероятность выноса автомобиля с полосы при резком торможении, поэтому при покупке новых колодок нужно менять либо одновременно все четыре спереди (Если вы заменяете передние колодки), либо же все четыре сзади (Если вы заменяете задние колодки)!

2. Ещё кой что, не рекомендуется весь тормозной механизм или же просто сами колодки отмывать при помощи бензина, дизельного топлива или при помощи ещё каких либо других минеральных растворителей, поэтому перед покупкой какого либо очистителя для зачистки тормозной системы, обязательно обращайте своё внимание на его состав и не покупайте если будет что то присутствовать в нём из вышеперечисленного!

Дополнительный видео-ролик:
Наглядно о том как заменить задние колодки на передне приводном автомобиле, вы сможете увидеть в видео-ролике который размещён чуть ниже:

Как заменить задние тормозные колодки на Лада Калина своими руками

Задние тормозные колодки отыгрывают важную роль в безопасности Лада Калина. Основное их предназначение удержать автомобиль в момент включения стояночного тормоза. Этот важный факт играет весьма важную роль при остановке машины на подъемах или покатых поверхностях. Так, задние тормозные колодки на Ладе Калине считаются не весьма надежными и относительно быстро выходят со строя.

Видео замены задних тормозных колодок на Калине ниже.

Процесс замены задних тормозных колодок на Лада Калина

Заменить задние тормозные колодки на Ладе Калине своими руками достаточно тяжело, поскольку существует ряд нюансов. Для замены потребуется инструмент, а именно:

  1. домкрат,
  2. баллонный ключ,
  3. пассатижи,
  4. отвёртка с плоским концом,
  5. струбцы,
  6. головки на 7 и 30,
  7. а также ключи на 13 и 17.

Итак, перейдем непосредственно к технологическому процессу замены:

    Автомобиль необходимо установить на скорость, под колеса подложить подставки или кирпичи от случайного покатывания.

Безопасность прежде всего. Я один раз ронял автомобиль с домкрата, больше не хочу!

Сняли колесо — видим тормозной барабан.

Если вы видите тормозные диски сзади, значит у Вас Лада Калина спорт

Шпильки отмечены стрелочками, ключ на 7 Вам в помощь

Тормозной барабан сняли

Пассатижами снимаем пружины

Отводим в сторону, ловим

«Одеваем» новые колодки

Вот такого алгоритм действий следует соблюдать при замене задних тормозных колодок. Второй комплект колодок с обратной стороны меняется соответственно.

Рекомендуем снять тормозной цилиндр для проверки, так как это запчасть часто делает «мозги»

Выбор колодок и артикул

Упаковка и оригинальные задние тормозные колодки

В связи с развитием аналогового производства, многие компании стали делать более качественные задние колодки на Ладу Калину, чем оригинальные. Это связано с использованием намного качественных материалов, чем на заводе АвтоВаз.

Для упрощения поиска задних тормозных колодок на Ладу Калину используют каталожные номера.

Оригинальный номер задних колодок

Оригинальный каталожный номер задних тормозных колодок – 1118-3502090.

Внешний вид коробки от оригинальных тормозных колодок

Стоит отметить, что многие отечественные производители аналогов ставят именно этот номер детали, но выпускаю под своим брендом. Поэтому обязательно нужно смотреть производителя и наличие голограмм оригинала и качества. Средняя цена оригинальных тормозных колодок на Ладу Калину составляет 800 рублей.

Аналоги

Аналогов задних тормозных колодок на Ладу Калину достаточно много, поэтому каждому автовладельцу будет с чего выбрать, если его не устраивают оригиналы.

Таблица с указанием аналогов, их артикулов и цен

Наименование производителя Каталожный номер Цена в рублях
DAfmi DA770 600
TRW GS8210 1150
Trialli GF231 1250
Fenox BP50003C3 1280
Trialli GF239 1280
Pilenga BS-P1005 1450
Finwhale VR317 1600
Allied Nippon ABS1703 1800
LYNXauto BS-4603 1950
Ween 152-2470 2300

С таблицы видно, что множество аналогов намного дороже оригинала. Это связано с курсом иностранной валюты, по которой они ввозятся, а также немаловажным – качеством, которое зачастую лучше, чем у АвтоВаза.

Когда нужна замена задних колодок?

Согласно технической документации и рекомендаций завода изготовителя задние тормозные колодки Лада Калина стоит менять каждые 25 000 км.

Пробег у этих колодок больше регламентированного

Немаловажным фактором является стиль езды. Частое и резкое нажатие на педаль тормоза сильно изнашивает колодки, и замена может потребовать спустя 7000-10000 км.

Эксперты рекомендуют менять задние тормозные колодки на Ладе Калине в следующих случаях:

  1. Один раз в год, после зимнего сезона езды.
  2. При износе колодок, когда толщина фрикционной колодки достигла 1,5.
  3. Когда при торможении неравномерно хватают тормоза.
  4. При появлении скрипа в задней части колес, когда идет торможение.
  5. Когда автомобиль куплен на вторичном рынке.

Все эти факторы способствуют тому, что задние колодки на Калине пора сменить на новые. Ни в коем случае, нельзя устанавливать поддержанные колодки, поскольку неравномерное торможение и выработка материала могут привести к ДТП с непредсказуемыми последствиями.

Тюнинг и улучшения тормозной системы на Лада Калина

Некоторые автолюбители переделывают тормозную систему с целью улучшения качества торможения и облегчения замены, а если быть короче, то проводят тюнинг. Существует два способа сделать тормоза лучше и надежнее.

Вариант 1. Замена задних барабанных тормозов на дисковые от версии Лада Калина СПОРТ.

Стандартные тормоза на Лада Калина в комплектации СПОРТ

Для этого придется не поскупиться на 9500 рублей и купить детали, а именно: ступицы задних колес, тормозные диски и колодки. При этом торможение в момент движения улучшиться, тормоза будут реагировать быстрее и качественнее. Удерживание автомобиля на стояночном тормозе увеличится.

Вариант 2. Установка задних спортивных барабанов от компании «ПроСпорт» или TRW. При этом придется заменить тормозные колодки от тех же фирм. При этом улучшаться тормозные характеристики и увеличится безопасность.

Выводы

При выборе задних тормозных колодок Лада Калина стоит быть довольно осторожным, поскольку сейчас на автомобильном рынке запасных частей достаточно много подделок, особенно оригиналов. Поэтому, многие владельцы Калины перешли на использование аналоговых запасных частей, которые по качеству, намного лучше, но и цена выше. Замену можно проводить своими руками без особых проблем. Конечно, бывают случаи, когда колодка не достает до барабана, но это связано с выработкой второго.

Замена задних тормозных колодок и тормозного барабана

В этой статье Вы найдете инструкцию о том, как выполняется замена задних тормозных колодок на Калине своими руками, а так же как выполняется замена тормозных барабанов на ВАЗ.

Для того, чтобы замена тормозных колодок, задних барабанов и колодок прошла без особых неприятностей, поднимаем на домкрате ту сторону автомобиля, с которой будем работать, либо поднимаем авто на подъемнике. Снимаем колесо. Сначала выполняется снятие барабана: выкручиваем длинной головкой или ключом №7 направляющие тормозного барабана и молотком сбиваем его.

Внимание! Если тормозной барабан не получается сбить, понадобиться ослабить регулировочную гайку стояночного тормоза. Как это сделать, подробно описано в статье «Замена тросов стояночного тормоза».

На данном этапе работы, у нас есть возможность посмотреть, в каком состоянии находится тормозной цилиндр: он должен быть сухим, не иметь потеков тормозной жидкости, а пыльники должны быть целыми. Если необходима замена тормозных цилиндров — сейчас самое время это сделать. Как это сделать, подробно описано в статье «Замена заднего тормозного цилиндра».

Далее снимаем старые тормозные колодки.

Сначала переднюю колодку:

  1. плоскогубцами либо круглогубцами отсоединяем прижимную пружину от колодки;
  2. тем же инструментом снимаем нижнюю стяжную пружину, фиксирующую колодки между собой;
  3. снимаем верхнюю стяжную пружину и извлекаем колодку.

Затем заднюю колодку:

  1. снимаем прижимную пружину;
  2. извлекаем заднюю колодку вместе с распорной пластиной и снимаем ее, выводя крюк распорного рычага из зацепления с наконечником троса стояночного тормоза.

В некоторых комплектах тормозных колодок распорный рычаг привода стояночного тормоза идет в наборе. Если в вашем комплекте его нет, то в новую колодку нужно переставить старый.

Для этого плоскогубцами расшплинтовываем осевой палец рычага. Снимаем с колодки шайбу и распорный рычаг. Выбиваем осевой палец из тормозной колодки.

Берем новые тормозные колодки и собираем конструкцию в обратной последовательности.

  1. Вставляем на место осевой палец крепления распорного рычага.
  2. Надеваем на палец распорный рычаг.
  3. Надеваем шайбу и вставляем шплинт в палец рычага.
  4. Вставляем распорную пластину.
  5. Зацепляем один конец верхней стяжной пружины.

После чего зацепляем крепление троса на крюк распорного рычага. И устанавливаем всю конструкцию на место, фиксируя колодку прижимной пружиной.

Спасибо за подписку!

Затем устанавливаем переднюю колодку:

  1. Берем колодку и зацепляем на ней верхнюю стяжную пружину.
  2. С упором на крепление тормозного цилиндра, растягивая пружину, отводим колодку и фиксируем распорную пластину.
  3. Фиксируем колодку прижимной пружиной.
  4. Надеваем нижнюю стяжную пружину на тормозные колодки.

Теперь надеваем тормозной барабан. При необходимости устанавливаем новый. Новый тормозной барабан может понадобиться по мере износа, а также в случае неравномерного износа либо деформации. Максимально допустимый внутренний диаметр тормозного барабана 201.5 мм. Если текущий диаметр превышает это значение, его нужно заменить. Подробнее об этом читайте в статье «Проверка состояния задних тормозных колодок и барабанов».

Устанавливая старый тормозной барабан, можно столкнуться с проблемой, что его невозможно надеть. В этом случае необходимо напильником либо болгаркой удалить выступ на кромке, который препятствует надеванию барабана. Эти выступы образуются от выработки барабана. Устанавливаем его так, чтобы отверстия для направляющих болтов совпадали, закручиваем направляющие, зажимаем их и устанавливаем колесо.

По тому же алгоритму меняются колодки и барабан на втором колесе.

Не забывайте, что срок службы задних тормозных колодок и барабанов можно продлить. Понять же, как продиагностировать необходимость замены задних тормозных колодок вы можете ознакомившись со статьей «Проверка состояния задних тормозных колодок и барабанов».

Оцените статью
Добавить комментарий
