Замена задних тормозных колодок. Подробный мануал.

Доброго времени суток уважаемые ДРАЙВеры и РИОводы.
Сегодня постараюсь написать подробный мануал замены задних тормозных колодок для тех, кто будет делать это в первый раз. Хочешь — не хочешь, а делать все равно надо, поэтому не будем тянуть резину, приступим.
Для работы нам понадобится:
1. Домкрат.
2. Баллонный ключ (и ключ на 20 или 24, не помню точно).
3. Новые тормозные колодки (я выбрал Торм. колодки барабанные задн. MARSHALL M2520235). Вот в этой статье описаны мои мучения при выборе торм. колодок.
4. Плоскогубцы.
5. Молоток (желательно-обязательно).
6. Зубило или большую плоскую отвертку.
Далее по желанию:
7. Перчатки (чтб не испачкать ручки).
8. Смазка для суппортов и смазка для подшипников (я использовал Литол-24, но меня за это будут ругать в комментариях :))
9. Медная смазка.
Еще больше по желанию и/или по необходимости:
10. Воду и емкость для воды.
11. Корщетки для очистки ржавчины.
12. Лимонную кислоту (можно найти в любом продуктовом магазине) + обычную соль.
Ну и конечно для души надо взять бутылочку пива.

Итак.
Домкратим машину и откручиваем баллонным ключом болты или гайки, смотря какой у вас тормозной барабан. Откладываем в сторону на тряпочку или другую чистую поверхность. Не на землю, иначе потом устанете оттирать от грязи и мелких камушков.
Далее нам надо открутить центральную стопорную гайку, которая держит барабан на ступице. Я откручивал баллонным ключом. У меня большой крестовой. Одна из сторон подошла.

Аккуратно снимаем тормозной барабан со ступицы, придерживая центральную часть двумя большими пальцами, иначе оттуда вывалится подшипник и, в лучшем случае его придется долго оттирать от пыли. Если снимается трудно, то можно немного покачать влево-вправо и без усилий подергать вперед-назад. Чаще всего проблемы со снятием связаны с тем, что в него упираются тормозные колодки или чуть перекосило подшипники внутри.
После того как сняли, увидим картину крепления тормозных колодок. Сфоткайте ее, если не обладаете прекрасной памятью. Хотя там все просто, но в первый раз могут быть проблемы с обратной сборкой.

Начинаем разбирать.
Сначала надо убрать два удерживающих крепления по бокам. Это просто такие согнутые металлические пластинки с прямоугольными отверстиями. Колодки удерживают так называемые «солдатики» — гвоздики с плоскими концами. Возьмите плоскогубцы, придерживайте гвоздики плоскогубцами и рукой поверните пластины. ВНИМАНИЕ! Не потеряйте эти «гвоздики». Снимать пружины можно в любой последовательности, но я начинаю снизу. Вытаскиваю колодки из нижних креплений, разведя их чуть в стороны, становится проще вынимать пружинки.
Складываем все на тряпочку.

Если ваши пружинки, центральная планка автодоводчика тормозных колодок и планка ручного тормоза не ржавые, то следующий пункт можно пропустить.

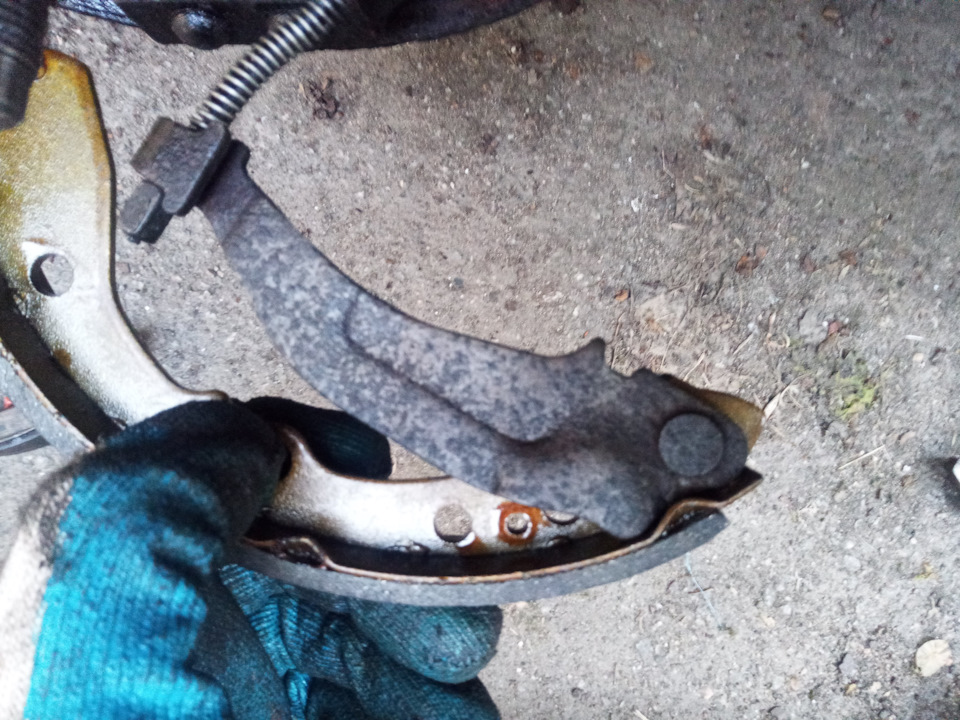

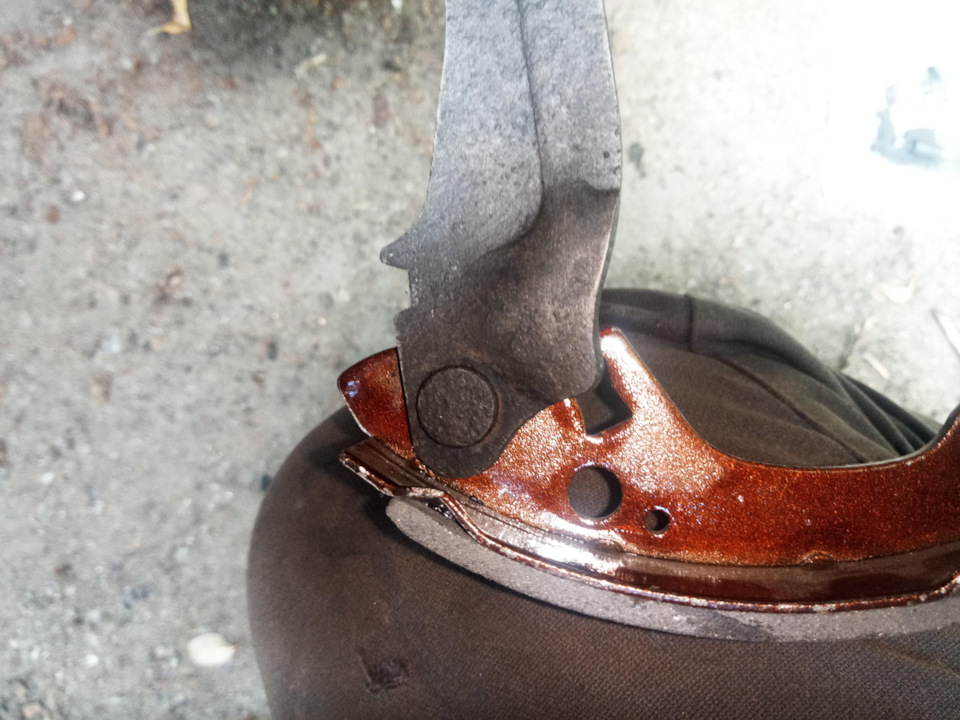

Чтобы снять планку ручного тормоза, которая крепится к тросу ручного тормоза придется немного помучиться. С помощью плоскогубцев надо сдвинуть пружину в бок и снять планку с троса.

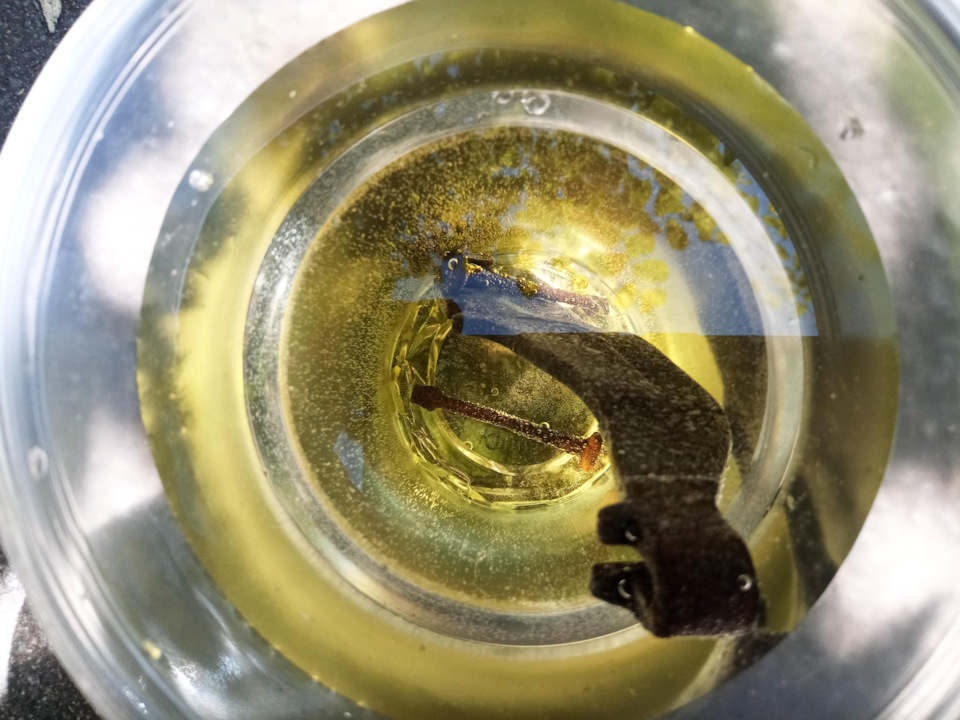

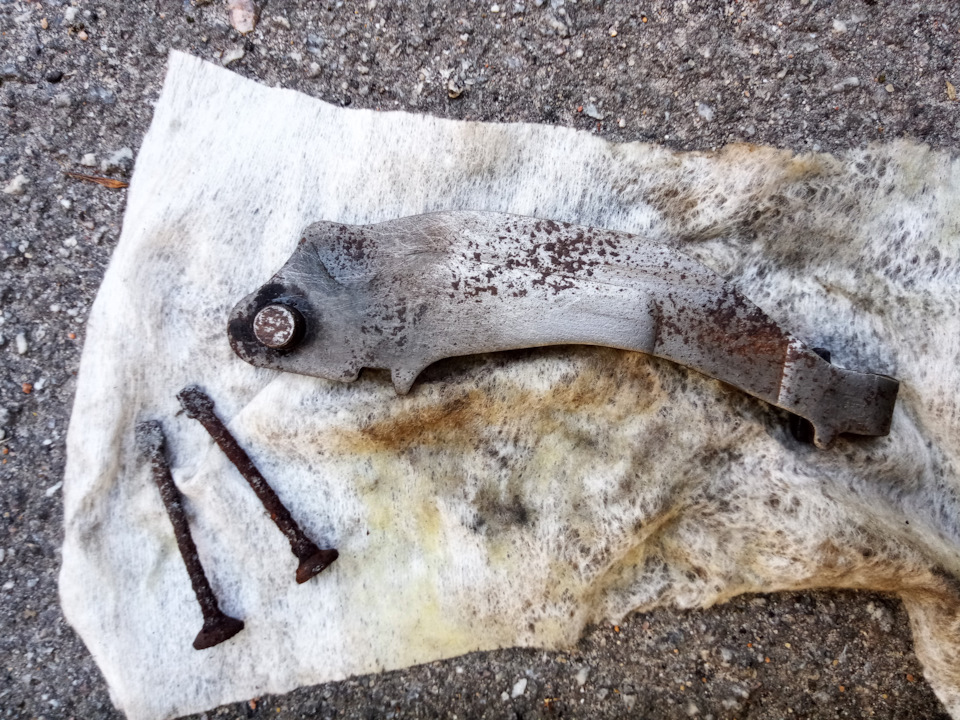

Пружинки я менял недавно, использовал ремкоплект, а вот планка ручного тормоза и «гвоздики» были очень ржавые. Максимально почистил их корщеткой. Далее взял емкость, налили воду и добавил туда пакетик лимонной кислоты (80г) и немного соли. Этот раствор хорошо справляется с ржавчиной. Чем меньше воды и больше кислоты — тем сильнее раствор и быстрее действует. Ждал 1 час. Все промыл водой, но по хорошему надо водой с пищевой содой, чтб «погасить» кислоту. Х — химия))).

Разборка завершена. Делаем глоточек прохладной живительной влаги)))

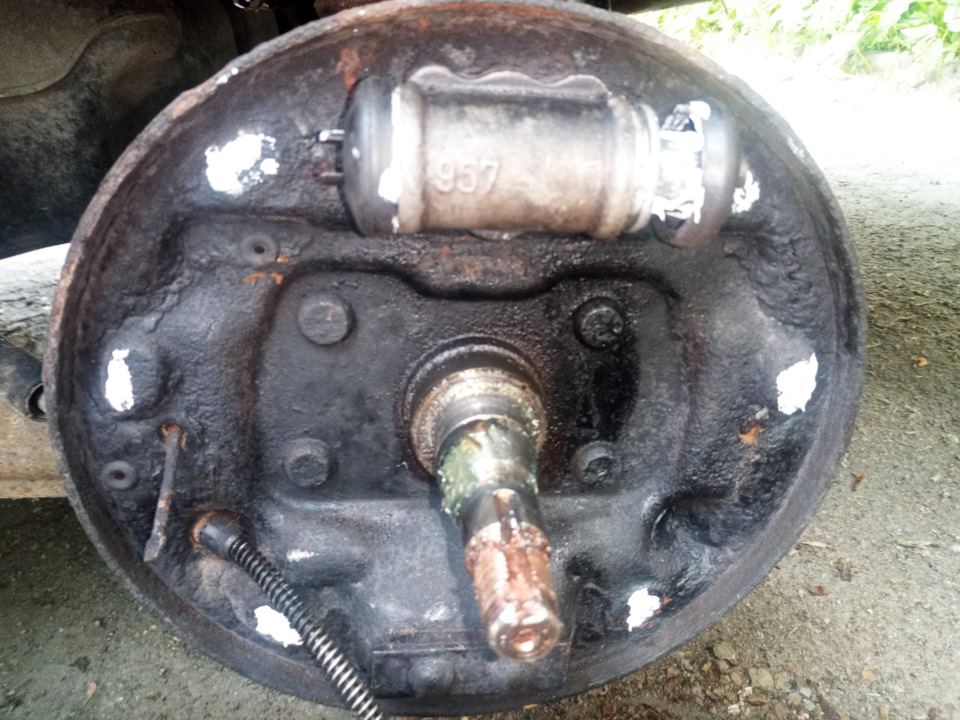

Все, до чего доберемся — очищаем корщеткой. Только с нежностью и любовью. ВНИМАНИЕ! Не заденьте корщеткой резиновые пыльники тормозного цилиндра.

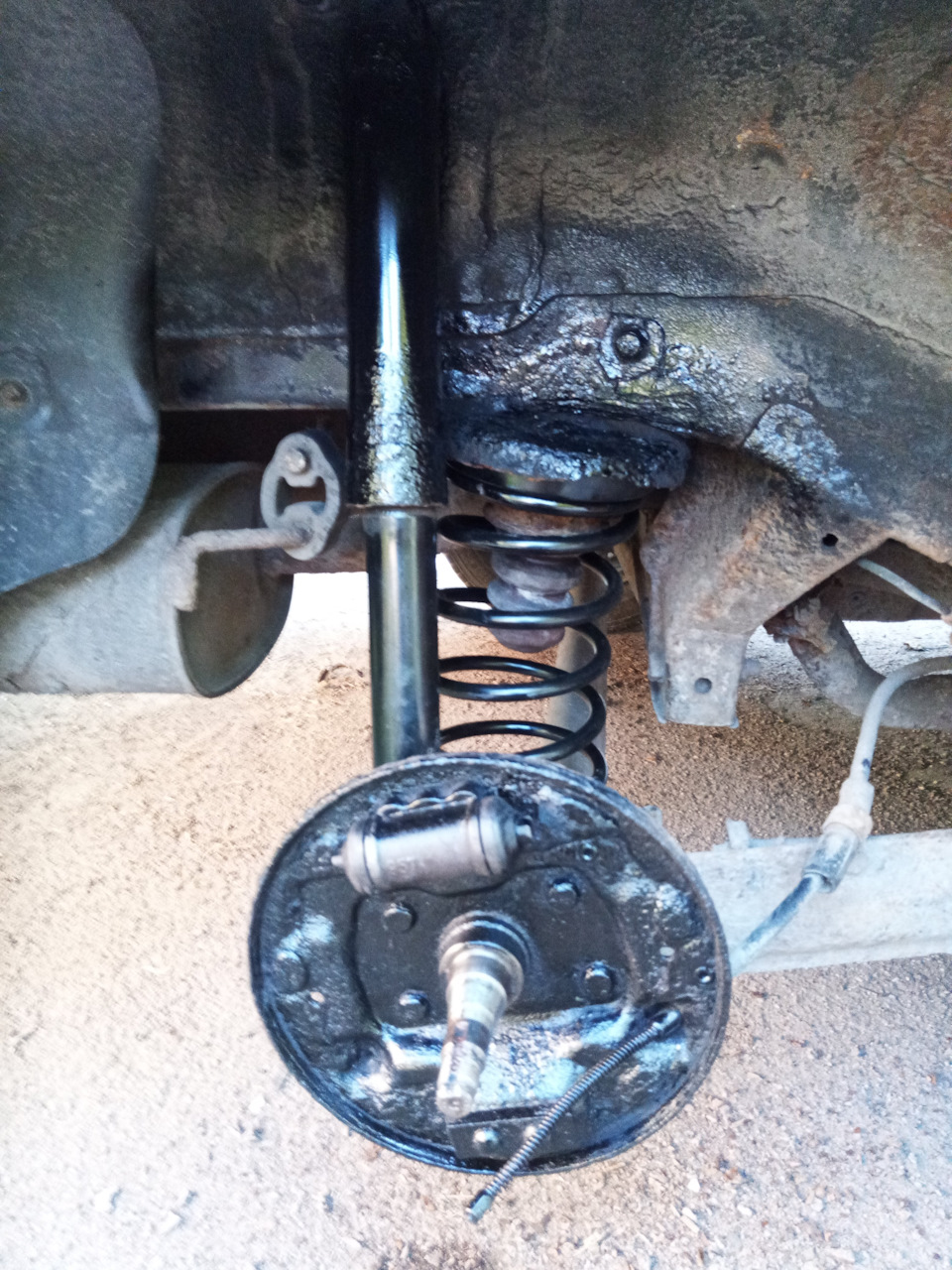

Далее, я закрыл тормозной цилиндр и ступицу тряпочкой и все покрасил в черный.

Аккуратно отгибая резиновые пыльники в сторону добавил смазку для суппортов, подвигал поршни влево-вправо и немного покрутил. Без фанатизма. Также добавил смазку на выступающие места касания колодок.

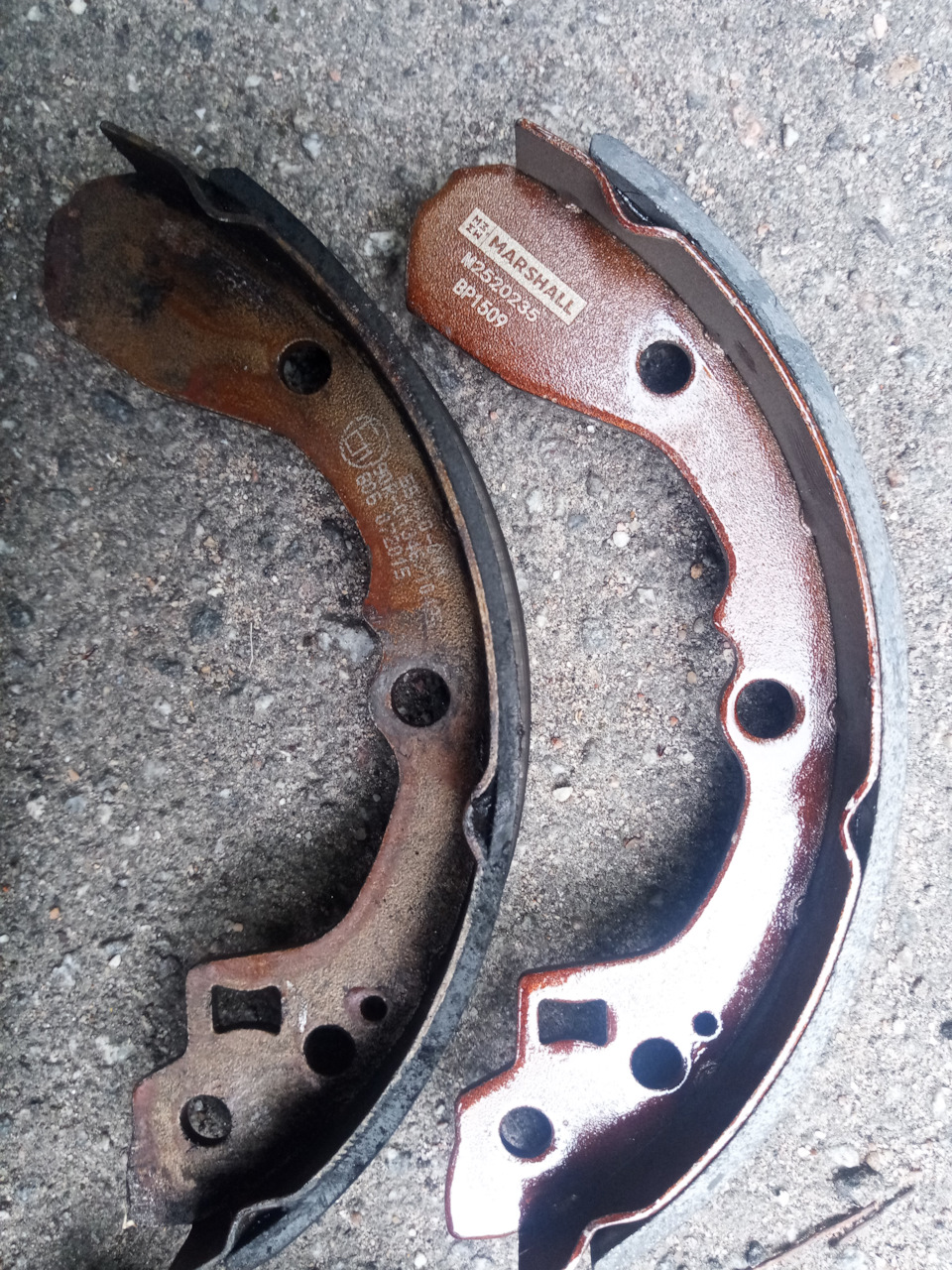

Сравнение старых и новых тормозных колодок.

На саморегулируемой планке, стоящей между тормозными колодками есть подвижная часть с небольшими зубцами. Некоторые подтачивают желобки между зубцами с помощью треугольного напильника, чтб они лучше цеплялись.

Делаем еще глоточек нашей амброзии настоянной на хмели и начинаем собирать все назад. Готовьтесь! Вы будете много и громко вспоминать чью-нибудь маму и использовать другие «древнерусские» слова:)
Собираем все назад.
Совет: сначала зацепите 2-ве большие пружинки и поставьте регулирующую планку, затем поставьте колодки на место и сразу закрепите их «гвоздиками» и пластинками. Пластинки надо сдавить на месте, чтб закрепить «гвоздики» и повернуть. Но у кого-то может быть другая последовательность сборки.
На саморегулируемой планке, стоящей между тормозными колодками есть подвижная часть с небольшими зубцами. Ее надо немного вывести на себя, чтб колодки чуть касались тормозного барабана. Хотя это должно произойти само собой при пользовании тормозами и ручным тормозом.

Для информации: если при сборке у вас планка ручного тормоза задевает тормозную колодку — это неправильная колодка. Она вам не подходит.

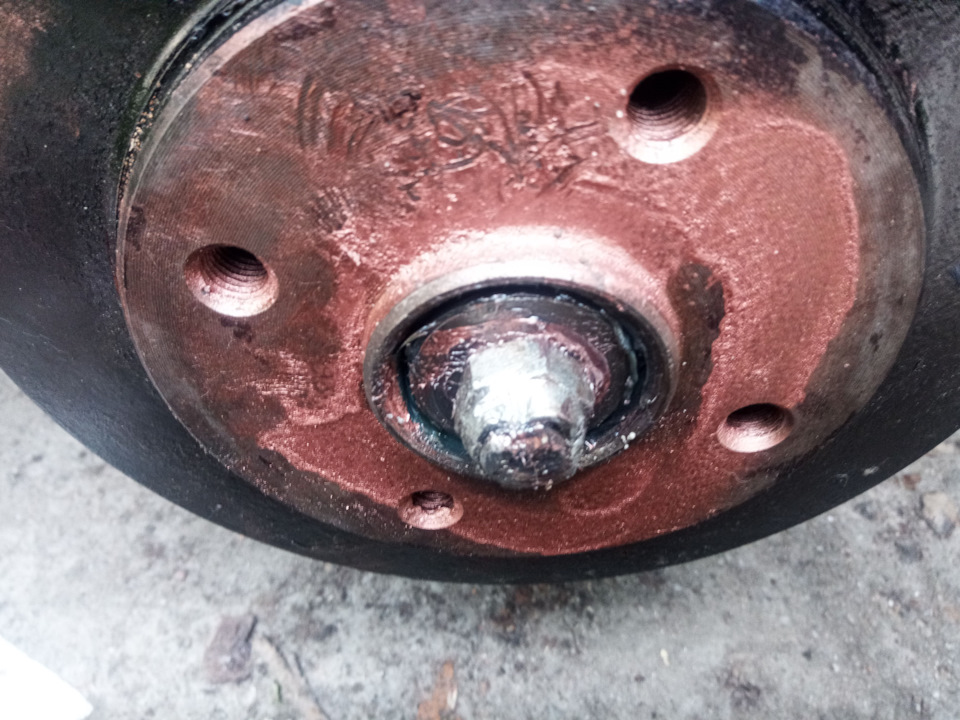

Перед одеванием тормозного барабана на ступицу, очищаем ее тряпочкой, проверяем правильность сборки механизма торможения еще раз. Смазываем ступицу смазкой (у меня был Литол-24) и обязательно смазываем подшипники, т.к. при снятии Вы, наверняка, потеряли немного смазки. Держите центральную часть тормозного барабана, чтб не выпал подшипник и одевайте.
Покрутите тормозной барабан, послушайте, ни чего ли не задевает и нет ли хруста, как если бы попала грязь в подшипники.
Закручиваем центральную гайку, но не до упора. Еще раз проверяем, как крутится барабан: не должно быть очень свободно, но и не очень туго. Можете потянуть ручной тормоз и проверить, что тормозной барабан застопорится. Если вдруг нет, то не надо сразу все разбирать (хотя и стоит это сделать сразу), может дело в нерабочем тормозном тросе или надо чуть больше времени, чтб все схватилось. Может надо подтянуть ручной тормоз в салоне. Но, тогда к этому вопрос надо будет обязательно вернуться позже. Например, у меня с одной стороны срабатывает супер-пупер, фиг прокрутишь колесо, а с другой слабенько прихватывает. Думаю, что у меня — это трос.
ВНИМАНИЕ! НЕ ЗАБЫВАЕМ ЗАКОНТРИТЬ ГАЙКУ НА СТУПИЦЕ!
Это делается с помощью молотка и зубила. В центре ступицы есть небольшой желобок. Край гайки надо загнуть в этот желоб.

Я вас поздравляю! Все закончилось! Вы справились! Вы молодец!
Можно сделать еще глоточек хмельной водички)))
И идем на вторую сторону машины, а Вы как думали, менять надо с двух сторон сразу 🙂

И еще чуть-чуть…

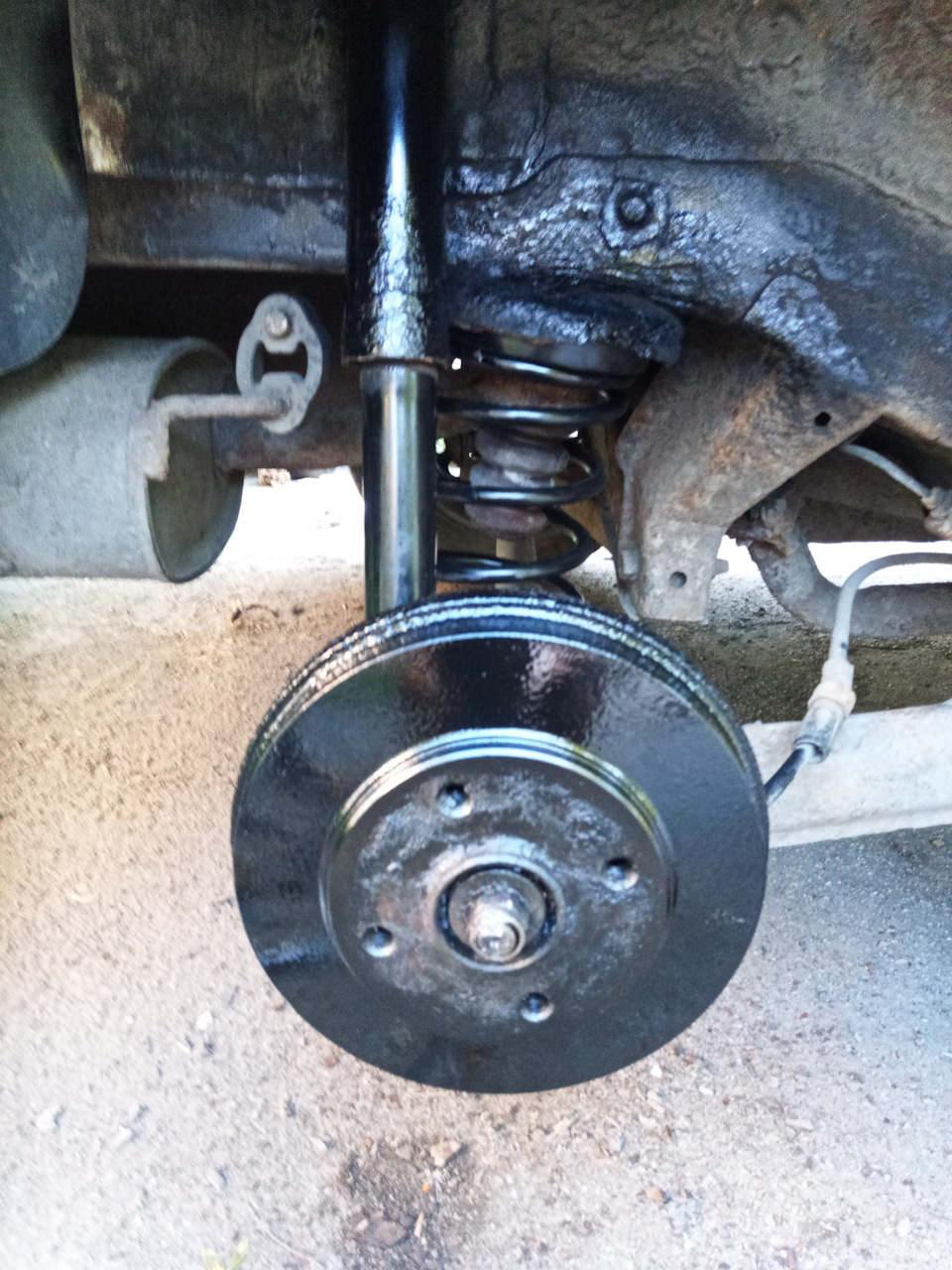

Покрасил тормозной барабан, закрыв центральное отверстие.

Так выглядит набор для крепления задних тормозных колодок.

Меняем тормозные колодки Киа Рио?

От работоспособности тормозной системы зависит безопасность дорожного движения.

Водитель, знающий, как заменить колодки Киа Рио, сможет сэкономить деньги на техобслуживании. Колодки всегда меняются парами, на обоих передних и обоих задних колесах, даже если с одной стороны они менее изношены.

Когда менять тормозные колодки Киа Рио?

Многие водители при определении времени замены элементов комплектации Киа Рио привыкли ориентироваться на технические регламенты. Но автолюбителю придется ориентироваться на показания индикатора износа, установленного на все современные корейские автомобили этой марки.

Индикатор является небольшим металлическим датчиком. При достижении определенной степени износа, он входит в контакт с тормозным диском автомобиля и начинает «скрипеть». Толщина накладок при визуальном контроле не должна быть менее 1,5 мм.

Достижение крайней степени износа может привести к тому, что металл колодки прилипнет к диску, это вызовет блокировку тормозной системы. Торможение станет невозможным и автомобиль до замены деталей придется отбуксировать на стоянку.

Передние колодки изнашиваются быстрее, их необходимо менять каждые 60 тысяч км, задние имеют больший ресурс, их замена возможна раз в 100-120 тысяч км, но интенсивность эксплуатации и опасный, городской стиль езды могут сократить срок их жизни на 30-50%.

Есть перечень неисправностей, появление которых свидетельствует о необходимости срочной замены деталей.

Среди них:

• замена самого диска тормозного механизма;
• появление на деталях подтеков масла;
• наличие трещин, бороздок, сколов материала;
• отделение основания от основного материала накладок.

Какие колодки для Kia Rio выбрать?

Ресурс расходных материалов – тормозных колодок, зависит не только от стиля езды, но и из-за материала, из которого они произведены. Не стоит приобретать детали с асбестовыми включениями (узнать их можно по характерным белым волоскам на поверхности). Они стираются быстрее, чем аналоги, почти в два раза.

Перед тем, как поменять передние тормозные на Киа Рио, само собой надо купить новый комплект. Лучше всего остановить свой выбор на оригинальных моделях, их артикулы для передних 581014LA00, для задних – 583021RA30. Производитель в данном случае рекомендует деталь производства компании Mando.

Кроме них, есть в достаточном количестве аналоги, цена которых существенно ниже, встречаются даже модели российского, ярославского производства. Выбирать лучше, исходя из их рейтингов и отзывов других водителей. Среди рекомендуемых — Sangsin Sp1399.

Как поменять передние колодки Киа Рио?

Процесс замены передних колодок потребует небольших технических навыков и двух ключей – на 14 и на 17, а также отвертка с широким шлицевым лезвием. Алгоритм выполнения работы:

• отворачиваются болты передних колес;
• автомобиль ставится на подставку заводского производства или домкрат. Снимаем колеса;

• берется ключ на 14. Болт крепления суппорта, находящийся снизу, отворачивается, при этом направляющий палец необходимо удерживать. Для этого понадобится ключ на 17;

• тем же способом снимается верхний болт крепления;
• продавить и снять поршень. Если уровень масла в нем максимальный – откачать при помощи шприца;

• далее необходимо перейти к самим колодкам. Наружную и внутреннюю деталь руками нужно достать из направляющих;
• нижнюю направляющую нужно вынуть, для этого в качестве рычага используется отвертка с плоским лезвием;
• тем же способом вынимается верхняя пластина;
• проводится диагностика чехла направляющего пальца, если он изношен – снимается и заменяется с обоих пальцев, верхний – имеет ярко-желтый цвет, нижний – металлический, серебряный. Пальцы лучше всего обработать смазкой для суппортов, а пыльники прочистить ваткой, если требуется только чистка, а не замена;
• поршень, находящийся внутри цилиндра, отодвигается на максимально возможное расстояние, для этого потребуются пассатижи;

• при помощи тряпок или ветоши очищаются все доступные элементы системы. Бензин и дизель использовать нельзя;
• ставятся новые колодки.

Работа занимает 2-3 часа, в зависимости от квалификации и наличия навыков механика у водителя.

Как поменять задние колодки Киа Рио?

Некоторые автомобильные эксперты советуют проводить замену задних колодок одновременно с передними, по их мнению, замена только одной пары может привести к резкому изменению направления движения транспортного средства при экстренном торможении. Следовать ли этой рекомендации – решать самому автовладельцу.

Задние колодки заменяются точно так же, как и передние с одним лишь отличием – поршень не продавливается, а прокручивается по направлению часовой стрелки и утапливается, пока на поршне не начнет сворачиваться пыльник.

Знание того, как поменять тормоза Киа Рио, позволит водителю не зависеть от сервисов и не тратить средства на оплату услуг механиков.

Как заменить задние тормозные колодки Kia Rio 3

В одной из прошлых статей я уже писал о замене передних тормозных колодок на Kia Rio 3 поколения. В этой статье речь пойдет о замене задних тормозных колодок. Процесс замены практически идентичен, за исключением некоторых тонкостей.

Срок службы задних колодок

В среднем задние тормозные колодки служат от 30 до 50 тыс. км. Однако ресурс их зависит в первую очередь от стиля езды и от качества самих колодок. Понятно, что более дешевые, будут изнашиваться быстрее. Именно поэтому не следует покупать слишком дешевые аналоги.

Советую периодически — раз в 15-20 тыс км. пробега проводить диагностику тормозной системы. Проверять уровень тормозной жидкости и состояние самих колодок. При обнаружении толщины рабочей поверхности колодки 2мм и менее, следует заменить их. Меняются колодки парами. То есть сразу 4 штуки — на передних или задних колесах.

Какие задние колодки выбрать для замены

С завода устанавливались оригинальные колодки Hyundai/KIA 58302 1RA30. Стоимость комплекта на данный момент от 2000 рублей. Однако помимо оригинала, можно выбрать и более дешевые аналоги, вполне хорошего качества.

• Allied Nippon ADB32023 от 880 руб.
• Avantech AV202 от 1000 руб.
• Bosch 0 986 494 557 от 11000 руб.
• Ferodo FDB4387W от 1100 руб.
• Frixa FPH17R от 1350 руб.
• LYNXauto BD3620 от 850 руб.
• Sangsin Brake GP1401 от 1250 руб.
• SCT Germany SP629 от 750 руб.

Выше представлены далеко не все колодки аналоги, а лишь наиболее популярные. При выборе колодок советуем почитать отзывы в сети или поинтересоваться у знакомых, какие колодки наиболее хорошо себя зарекомендовали на Киа рио 3.

Инструкция по замене колодок

Для замены колодок приготовим накидные ключи на 14 и 17мм, а так же ветошь и металлическую щетку.

Ослабляем колесные гайки. С помощью домкрата поднимаем колесо, на которым будем производить замену колодок. Далее открываем крышку бочка тормозной жидкости.

Откручиваем колесо и убираем его в сторону. Перед нами суппорт. Чтобы достать колодки потребуется открутить скобу суппорта.

С помощью ключей на 14 и 17 мм откручиваем нижний болт крепления скобы суппорта, а затем и верхний. После этого поднимаем скобу и убираем ее в сторону.

Далее вынимаем из пазов старые колодки, с помощью металлической щетки очищаем скобу и посадочные места колодок от мусора и пыли. Затем устанавливаем новые колодки.

Не лишним будет проверить состояние направляющих суппорта, а так же смазать их.

Чтобы установить скобу суппорта на место, потребуется утопить поршень в глубь цилиндра. Если в случае передних колодок он просто утапливается, то на задних суппортах поршень нужно крутить по часовой стрелке. Делается это при помощи круглогубцев или подручный средств.

Как только утопили поршень в глубь цилиндра, можно одевать скобу суппорта. При этом необходимо следить за состоянием тормозной жидкости. При вкручивании поршня она может подняться.

Установив скобу, закручиваем болты, проверяем уровень тормозной жидкости, закрываем бачок и устанавливаем колесо на место.

Перед первой поездкой следует несколько раз нажать на медаль тормоза для того, чтобы поршень в тормозном цилиндре принял свое рабочее положение.

Share the post «Как заменить задние тормозные колодки Kia Rio 3»

Как своими руками поменять задние тормозные колодки на Киа Рио 3

Своевременная замена задних тормозных колодок «Киа Рио 3» позволяет сохранить деньги, а главное, уберечь жизнь пассажиров от аварии.

Срок службы деталей

«Башмаки», по своей сути, — расходник тормозной системы машины. Они быстро стираются от трения при торможении, а также от внешних негативных факторов. Большая ошибка считать, что их заменяют только лишь после определенного количества км или со строгой периодичностью во времени.

По данным «Киа», при средней нагрузке, колодки способны выдержать до 30-40 тыс. км. Но осмотр лучше проводить каждые 15 тыс. км.

Детали изнашиваются по-разному: передние стираются быстрее, чем задние. А все потому, что во время торможения сперва включаются передние тормоза, и лишь потом срабатывают задние.

Причины износа колодок

На срок жизни детали влияют сразу несколько вещей. Среди них:

• Окружающие условия — климат, качество дороги. Портят колодки любые абразивные материалы. Как крупные, например, щебень, камни, стекла, так и мелкие — песок, пыль или грязь.
• Материал детали.
• Стиль вождения. Они быстрее портятся у водителей, любящих резко притормаживать или ускоряться.
• Поломки тормозной системы. Приближают замену «башмаков» деформированные тормозные диски, постоянный клин направляющих или тормозных поршней, засоры в трубках, тормозная жидкость низкого качества или пузырьки воздуха в ней и т.п.

Поэтому рекомендуется постоянно осматривать тормоза машины.

Когда надо менять колодки?

Деталь состоит из 2 частей: основы из металла, фрикционной накладки. Последняя всегда сделана из материалов, отличающихся высоким коэффициентом трения.

Понять, нужна ли замена задних тормозных колодок «Киа Рио 3», можно так. В них встроены датчики износа — небольшие пластинки из металла. Они находятся в глубине фрикционной накладки. Когда деталь почти стерта, пластинка при езде соприкасается с тормозным диском. Это сопровождается характерным писком.

Также износ любых колодок можно не только услышать, но и увидеть. Накладка должна быть толщиной минимум 1-1,2 мм.

Если фрикционный слой изношен неравномерно, то вместе с колодкой придется ремонтировать или вообще ставить новый суппорт.

Тормозная система автомобиля

Машина оснащена 2 независимыми системами тормозов: рабочей, стояночной. Первая останавливает авто во время движения. Для запуска процесса в ней есть гидропривод. Вторая не дает «укатиться» авто со стоянки.

Рабочая система состоит из 2 контуров. Тормозные механизмы колес машины соединены между собой по диагонали. В первом контуре работают «стопоры» левого переднего и правого заднего колеса, а во втором — наоборот, правого переднего и левого заднего.

Даже если какой-то из контуров сломается, оставшийся второй сможет обеспечить безопасную остановку авто.

Вторая, стояночная система, состоит из тросового привода, присоединенного к задним тормозам.

Выбор колодок

Чтобы сменить задние колодки «Киа Рио 3», лучше всего приобрести оригинальные комплектующие. Их можно найти как у официальных поставщиков, так и на обычном авторынке. Для выбора правильной детали нужно знать ее партномер. Если машина оснащена задними дисковыми тормозами, то нужны колодки № 583021RA30, барабанными — № 583050UA00.

Более дешевые, но не менее качественные детали предлагают фирмы Sangsin, AMD и TRW.

Как поменять задние колодки на «Киа Рио» своими руками

Зная, как правильно поменять задние колодки на «Киа Рио», водитель может не переплачивать деньги в СТО.

Какие инструменты понадобятся

• домкрат, «башмаки»;
• набор накидных или рожковых ключей (вместо них иногда используют специальные головки и трещотку);
• круглогубцы (в особо сложных случаях они оказываются бесполезными, и, чтобы утопить суппорты, приходится брать специальный ключ);
• клизму или грушу;
• мягкую тряпочку, газету или бумагу;
• металлическую щетку;
• шлицевую отвертку (в некоторых случаях может понадобиться шило).

Работы рекомендуется выполнять в рукавицах или перчатках.

Замена на дисковых тормозах

Повезло тем водителям, у которых все 4 тормоза дисковые: работа легче. Замена задних тормозных колодок на дисковых тормозах «Киа Рио 3» поэтапно:

1. Заехать на площадку (любую ровную поверхность), переключить движок на 1 передачу. Обязательно под передние колеса установить клинья. С ручника не снимать!
2. Откачать лишнюю тормозную жидкость из бачка.
3. Ослабить гайки колеса, но полностью не снимать.
4. Поднять машину домкратом, снять колесо.
5. Щеткой и тряпочкой счистить с суппорта всю грязь. Это нужно делать осторожно, чтобы не испортить мягкие уплотнители из резины.
6. Снять суппорт. Сперва открутить 2 болта, на которых он держится. Снять гайку ключом, убрать сам суппорт.
7. Сменить тормозные «башмаки».
8. Вынуть направляющие суппорта, почистить, смазать, поставить обратно.
9. Обязательно осмотреть прокладки на направляющих, а также тормозном цилиндре. Сменить, если нужно.
10. Вдавить поршень в цилиндр. Это выполняется круглогубцами, либо ключом от болгарки (или велосипедным). По цилиндру нельзя бить, он может расколоться.
11. Прикрутить суппорт и колесо на место.

Опустить авто. Проверить, хорошо ли затянуты болты колеса.

Замена на барабанных тормозах

Немного сложнее выглядит процесс замены задних тормозных колодок на корейце «Киа Рио», если сзади барабанные тормоза.

К списку инструментов нужно добавить ступичные гайки. Это расходник, их меняют после любого откручивания. Также нужны молоток, кубик из дерева размером 2х2 см. Ключи не нужны.

Этапы замены задних тормозных колодок «Киа Рио 3»:

1. Заехать на ровное место, приглушить движок, а затем переключить на 1 передачу. Под передние колеса обязательно подложить колодки. С ручника не снимать!
2. Снять колесо.
3. Убрать грязь с барабана и защитного щитка.
4. Снять с оси защитный колпачок. Для этого будет нужна отвертка и кусок чистой бумаги или ткани. Сначала отверткой колпачок несколько раз поддеть по периметру, после этого он легко соскальзывает с оси. Т.к. он полностью набит смазкой, его нужно положить на чистую поверхность. Для этого и пригодится кусок бумаги.
5. Этой же отверткой или шилом нужно расконтрить буртик гайки, а затем с помощью ключа на 21 снять ее.
6. Приложить к барабану кубик, постучать. Обстучать т.о. весь барабан.
7. Снять барабан, поддерживая ключом наружную шайбу.
8. Задние колодки «Киа Рио 3» присоединены к щитку 2 типами креплений — скобами и штифтами. Первые нужно повернуть на 90º, а потом открепить от штифта. Затем со стороны защитного щитка достать штифты.
9. Снять колодки, а также планку и пружины. Перед разбором, на всякий случай, сфотографировать положение деталей.
10. Отцепить трос ручного тормоза.
11. Прицепить задний «башмак» к рычагу троса, поставить его на место. А потом закрепить на штифте с помощью скобы.
12. Вставить планку.
13. Поставить передний «башмак».
14. Соединить все пружинами.
15. Поставить барабан.
16. Затянуть гайку ступицы. После правильно проведенной операции барабан крутится легко, не люфтит. Делается это в 2 этапа. Сначала гайку затянуть полностью, так, чтобы барабан немного подтормаживал. Затем гайку нужно расслабить на 15º.
17. Законтрить гайку. Для этого достаточно приставить отвертку к буртику и немного по ней пристукнуть молотком.
18. Вернуть колесо на место.
19. Опустить авто. Подтянуть болты колеса.

Отрегулировать уровень тормозной жидкости, а затем завинтить крышку бачка.

Когда все передние и задние тормозные колодки на «Киа Рио 3» поменяны на новые, необходимо продуть тормоза. Для этого нужно 3-4 раза нажать на педаль тормоза.

Первые 100-150 км колодки притираются, поэтому не рекомендуется в это время резко тормозить.

Можно ли ездить на стертых тормозных колодках

Передвижение на уже стертых колодках равносильно езде без тормозов. Многократно возрастает вероятность того, что водитель не справится с управлением и попадет в аварию. Но даже если ДТП не случится, постоянное передвижение с такими «башмаками» деформирует тормозные диски. А их замена стоит намного больше.

Поменять задние тормозные колодки в «Киа Рио 3» можно и самостоятельно. Благодаря популярности авто, запчасти всегда есть в магазинах. А если у машины все тормоза дисковые, то даже у новичка эта операция не отнимет больше 3-4 часов. Опытные водители справляются с заменой всех колодок за 1-1,5 часа.

Как заменить задние тормозные колодки на Kia Rio своими руками

Такие расходники, как задние тормозные колодки на Киа Рио крайне важны для безопасности эксплуатации автомобиля. Выход из строя элементов тормозной системы может привести к самым печальным последствиям. Поэтому колодки не только требуют периодической своевременной замены, но и постоянного контроля состояния. Эти операции можно доверить профессионалам или, если есть инструмент и определенные навыки ремонта, выполнить самостоятельно.

1. Технический регламент замены
2. Типичные признаки неисправности
3. Проверка и диагностика
4. Видео: Как проверить задние тормозные колодки
5. Пошаговая инструкция замены задних тормозных колодок Киа Рио
6. Видео: Как заменить задние тормозные колодки на Киа Рио

Технический регламент замены

Согласно регламенту, проводить осмотр деталей тормозного механизма нужно каждые 15 тысяч км. Интервал по замене для автомобиля «Киа Рио» не регламентирован. Но если на колодках есть повреждения, их нужно заменить. А выполняя замену, сначала проводят подготовку: снижают уровень жидкости DOT, отпускают ручник, а сам автомобиль надо зафиксировать. Рассмотрим каждый шаг подробнее.

Типичные признаки неисправности

Износ задних тормозных колодок на Киа Рио — явление обычное. С каждым автомобилем это рано или поздно происходит, поэтому, как правило, производители указывают сроки службы деталей при рекомендованных условиях эксплуатации и периодичность замены тормозных колодок. Игнорирование рекомендаций и признаков износа неизбежно повлечет проблемы с качеством торможения и безопасностью вождения в целом.

1. Очевидным признаком изношенных тормозных колодок является звук высокой тональности, так называемый визг, издаваемый автомобилем при остановке. Этот звук создается истертыми тормозными колодками.
2. При резком торможении может ощущаться биение. По мере износа колодки истираются неравномерно.
3. На колодках и дисках могут возникать сколы и трещины. Поэтому изношенные тормозные колодки и диски создают шум и биение при торможении.
4. Протяженность тормозного пути и время торможения также позволяют определить изношенность тормозных колодок. Если для остановки вам требуется некоторое время, то это значит, что нужно заменить тормозные колодки.
5. Слишком слабые или слишком резкие тормоза тоже являются причиной износа колодок.
6. Если при нажатии на педаль тормоза, вы заметили, что педаль опускается еще ниже, а торможение не очень эффективное значит, колодки нужно срочно менять.
7. И наоборот, если колеса блокируются слишком резко, то износилась фрикционная накладка и металл колодок трется о диск.
8. В некоторых случаях износ колодок может подтвердить налет на колесе. При истирании фрикционной накладки на колесе можно обнаружить равномерный угольный налет.
9. Если же в нем содержится примесь металлической пыли, это означает истирание накладки и колодка царапает диск.
10. И наконец, самым затратным, но самым надежным способом определения износа колодок является прохождение техосмотра на СТО. Специалист СТО осмотрит состояние тормозной системы и сделает квалифицированное заключение о необходимости замены тормозных колодок. А менять колодки или нет, решать вам самим.

Проверка и диагностика

Проверка колодок на Киа Рио должна проходить при каждом техническом осмотре автомобиля. Если в ходе проверки были выявлены:

• износ колодок (минимальная допустимая толщина фрикционных накладок 1,5мм)
• непрочное соединение накладок с основанием.
• замасливание рабочих поверхностей.
• наличие глубоких борозд или сколов.

Тогда передние колодки следует заменить на новые:

Видео: Как проверить задние тормозные колодки

Пошаговая инструкция замены задних тормозных колодок Киа Рио

Внимание: задние колодки следует менять только в комплекте. Недопустимо менять колодки только с одной стороны;

Чтобы самостоятельно выполнить замену задних тормозных колодок вам понадобится следующее:

• Ключи: для снятия колес, а также рожковые на 14 и 17 (можно использовать накидной).
• Домкрат и подставки под колеса (еще их называют – «башмаки»), чтобы автомобиль не покатился.
• Плоская отвертка.
• Шприц и емкость для тормозной жидкости.
• Круглогубцы для «утопления» тормозного поршня (ниже будет рассказано, как это делается).
• Разные мелочи: перчатки, щетка для очистки тормозных механизмов от пыли, тряпка и т.п.

Теперь переходим к самой пошаговой инструкции:

1. Включите 1 передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры под передние колеса.
2. Ослабьте затяжку гаек заднего колеса со стороны заменяемых колодок.
3. Поднимите и установите заднюю часть автомобиля на опоры. Окончательно отверните крепежные гайки и снимите колесо.
4. Открутите нижний и верхний крепежные болты направляющих пальцев подвижной скобы суппорта, удерживая пальцы от проворачивания вторым ключом.
5. Так расположены крепежные болты направляющих пальцев скобы суппорта.
6. Снимите подвижную скобу с диска, не отсоединяя тормозной шланги закрепите скобу проволокой на кузове, не допуская скручивания или натяжения шланга и троса стояночного тормоза.
7. Снимите с направляющей колодок наружную и внутреннюю тормозные колодки
8. Если удерживающие пластины деформированы или корродированны, снимите нижнюю и верхнюю пластины с направляющей тормозных колодок и замените их.
9. При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение подвижной скобы относительно направляющей тормозных колодок.
10. Если перемещение затруднено, извлеките направляющие пальцы суппорта из направляющей колодок и смажьте их консистентной смазкой
11. При необходимости замените резиновые защитные чехлы направляющих пальцев подвижной скобы суппорта.
12. Установите на суппорт специальное приспособление и, вращая винт А. утопите поршень в рабочий цилиндр.
13. При отсутствии приспособления можно утопить поршень с помощью съемника стопорных колец или пассатижей с тонкими губками. Поворачивайте поршень съемником стопорных колец по часовой стрелке, поршень утопится в тело рабочего цилиндра, Соблюдайте осторожность, чтобы не повредить пыльник поршня.
14. Установите тормозные колодки в направляющие.
15. Расположите пазы поршня, как показано на фото. Установите подвижную скобу суппорта тормозного механизма заднего колеса. При установке подвижной скобы выступ на внутренней колодке тормозного механизма заднего колеса должен попасть в паз поршня подвижной скобы суппорта.
16. Для исключения само выворачивания крепежных болтов направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.
17. Несколько раз нажмите до упора на педаль тормоза, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры,
18. Установите колесо.Так же замените тормозные колодки другого заднего колеса. Проверьте уровень тормозной жидкости.

Видео: Как заменить задние тормозные колодки на Киа Рио
