Установка съёмной лебёдки УАЗ 469

Установка и обвязка съемной лебедки на УАЗ 469

Делаем выкройку-макет из картона

Выкройка-макет держателя лебедки для УАЗ 469

Переносим на металл 8мм и раскраиваем

Сварил и доработал напильником

Прорезал бампер, для крепежа

Примерка к бамперу

Так будет крепится, два болта на 14мм, чтоб не вылетели 2 гайки внизу.

Покрасил и собрал

Вставлен в бампер, держится сам по себе

Сам бампер крепится на четырёх болтах 12мм.

С фиксированием болтами

В связи с перспективой в дальнейшем установить верхние педали решил сразу перенести АКБ на правою сторону, дабы потом не переделывать силовые провода идущее к лебёдке.

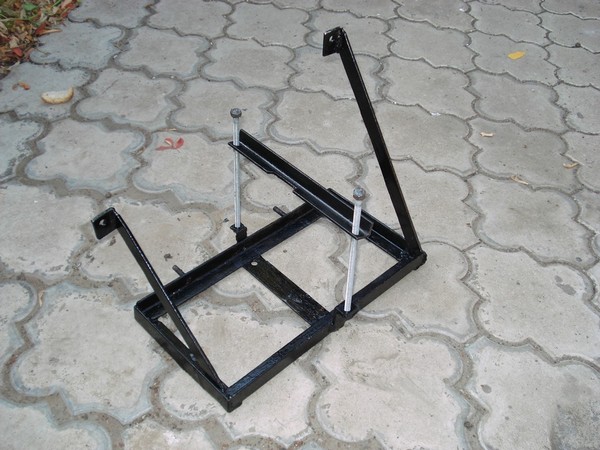

Переваренная рамка, потом пилилась по месту.

Для силовых проводов был взят кабель на 35 и обжат, под колодку чтоб не закисал брызнул немного мовиля, обмотал изолентой, потому что то, что перемотано синей изолентой вечно и усадил сверху термоусадкой. Правда изолента была чёрной.

Как-то так получилось

АКБ на новом месте

Общий вид УАЗ 469

Поставил блок предохранителей, буду по немного всё переделывать старое, а новое сразу делать через него.

Бачок омывателя обрёл своё постоянное место.

Делал питание через реле грюнера, массу нужно переделать через него по возможности.
Вот первоначальный набор:

Делал в соответствии с рекомендациями по установке, а именно с защитой управляющего сигнала, для этого и нужен конденсатор и резистор.

Сделал индикатор включения, но он развалился в процессе установки

Выбил гильзой 7,62 белую фигню и приклеил, иначе светодиод жёг глаза. Вообще удобно ей отверстия в прокладках делать.

А так нормально.

Орган управления. Сверху новый светодиод, на него просто наклеил 3 слоя изоленты.

Включён. Днём видно, ночью глаза не режет.

Термоусадка отыскал нужного диаметра

Грюнер на месте. Немного кабель длинноват.

Задняя часть УАЗ 469, плюсовой кабель 35 квадратов, на всякий случай по всей длине кабель упакован в термоусадку. До минусового болта параллельно корпусу проложен кабель на 16 квадратов. Квадрат лишним не бывает

Гнёзда от сварки, с такой вот защитой от грязи.

На блоке опустил ниже ролики.

Попутно перенёс всё на новый блок предохранителей. Потом сделаю крышку на него от грязи.

Полевых испытаний не проводил, на месте разматывает-заматывает, думаю не подведёт. Установка съемной лебедки на УАЗ 469 завершена.

Генератор УАЗ

Установка генератора 90 Амп в УАЗ 469
Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
Замена

Установка съёмной лебёдки УАЗ 469

Установка и обвязка съемной лебедки на УАЗ 469

Делаем выкройку-макет из картона

Выкройка-макет держателя лебедки для УАЗ 469

Переносим на металл 8мм и раскраиваем

Сварил и доработал напильником

Прорезал бампер, для крепежа

Примерка к бамперу

Так будет крепится, два болта на 14мм, чтоб не вылетели 2 гайки внизу.

Покрасил и собрал

Вставлен в бампер, держится сам по себе

Сам бампер крепится на четырёх болтах 12мм.

С фиксированием болтами

В связи с перспективой в дальнейшем установить верхние педали решил сразу перенести АКБ на правою сторону, дабы потом не переделывать силовые провода идущее к лебёдке.

Переваренная рамка, потом пилилась по месту.

Для силовых проводов был взят кабель на 35 и обжат, под колодку чтоб не закисал брызнул немного мовиля, обмотал изолентой, потому что то, что перемотано синей изолентой вечно и усадил сверху термоусадкой. Правда изолента была чёрной.

Как-то так получилось

АКБ на новом месте

Общий вид УАЗ 469

Поставил блок предохранителей, буду по немного всё переделывать старое, а новое сразу делать через него.

Бачок омывателя обрёл своё постоянное место.

Делал питание через реле грюнера, массу нужно переделать через него по возможности.
Вот первоначальный набор:

Делал в соответствии с рекомендациями по установке, а именно с защитой управляющего сигнала, для этого и нужен конденсатор и резистор.

Сделал индикатор включения, но он развалился в процессе установки

Выбил гильзой 7,62 белую фигню и приклеил, иначе светодиод жёг глаза. Вообще удобно ей отверстия в прокладках делать.

А так нормально.

Орган управления. Сверху новый светодиод, на него просто наклеил 3 слоя изоленты.

Включён. Днём видно, ночью глаза не режет.

Термоусадка отыскал нужного диаметра

Грюнер на месте. Немного кабель длинноват.

Задняя часть УАЗ 469, плюсовой кабель 35 квадратов, на всякий случай по всей длине кабель упакован в термоусадку. До минусового болта параллельно корпусу проложен кабель на 16 квадратов. Квадрат лишним не бывает

Гнёзда от сварки, с такой вот защитой от грязи.

На блоке опустил ниже ролики.

Попутно перенёс всё на новый блок предохранителей. Потом сделаю крышку на него от грязи.

Полевых испытаний не проводил, на месте разматывает-заматывает, думаю не подведёт. Установка съемной лебедки на УАЗ 469 завершена.

Лебёдка 24V на УАЗ 469

Установка лебёдки на 24 вольта. Как вариант — лебёдка Спрут на 24V. Тяговое усилие 4000 кгс
Редуктор 3-х ступенчатый

Выбор и установка лебедки на УАЗ Патриот

Фронтальная лебедка на УАЗ Патриот, оснащенная силовым электрическим приводом, позволяет вытащить застрявший автомобиль. Устройство также используется для эвакуации других автомашин или подтягивания тяжелых предметов.

Критерии выбора устройства

Основные критерии подбора оборудования следующие:

  1. Грузоподъемность устройства и условия эксплуатации.
    Если планируется постоянное движение в условиях тяжелого бездорожья, то рекомендуется приобретать оборудование с тяговым усилием 12,5 тыс. фунтов. Для периодических выездов на охоту или рыбалку будет достаточно установки с усилием 9 тыс. фунтов. Рекомендуется устанавливать изделия с корпусами, обеспечивающими защиту электрических компонентов от воды.
  2. Совместимость лебедки и автомобиля.
    Конструкция Патриота позволяет поставить оборудование в штатный бампер, но подобная схема монтажа возможна только для оборудования, предназначенного для машин Patriot.
  3. Материал и длина троса.
    Встречаются лебедки со стальным и синтетическим тросами. Изделия из синтетики обладают пониженным весом и не подвержены воздействию коррозии, но стоят дороже. На барабане лебедки наматывается 20-28 м троса, но при максимальной нагрузке на нем должно оставаться до 6-8 м шнура для обеспечения надежной фиксации.
  4. Принцип работы изделия.
    Существуют лебедки с ручным, гидравлическим или электрическим приводом. Для автомобилей Patriot рекомендуется установка оборудования с электромотором, который подключается к аккумуляторной батарее.
  5. Тип управления.
    Для корректировки работы применяются проводные пульты или блоки, оснащенные радиопередатчиком. Часть производителей допускают использование комбинированного управления. Пульт с передатчиком и модуль радиосвязи приобретаются отдельно.
Читайте также  Как снять заднее сидение

Лучшие модели лебедок на УАЗ Патриот – обзор и цены

Лучшие модификации лебедок оснащаются двигателями с постоянным магнитом и многоступенчатыми планетарными редукторами, позволяющими повысить крутящий момент при одновременном снижении тока в цепи питания. В конструкции оборудования используются механические тормозные механизмы и муфты свободного хода, позволяющие разматывать трос вручную. Базовые модификации лебедок оснащаются стальными тросами с крюками. За доплату владелец получает оборудование с синтетическим шнуром.

4Revo 10000 и 12000

Изделия серии 10000 и 12000 имеют унифицированную конструкцию. Оборудование отличается мощностью электродвигателей и тяговым усилием (10 и 12 тыс. фунтов соответственно). Производитель оснащает лебедки коллекторными моторами постоянного тока с герметичным корпусом. Для повышения крутящего момента используется компактный 3-ступенчатый планетарный редуктор. Все элементы зубчатой передачи изготовлены из стали. Барабан рассчитан на намотку 26 м стального троса диаметром 9,5 мм. Предусмотрена муфта свободного хода для ручного разматывания троса.

Технические параметры 4Revo 12000:

  • тяговое усилие – 5443 кгс или 12000 фунтов;
  • напряжение питания – 12 В;
  • мощность двигателя – 7 кВт;
  • потребляемый ток при максимальном усилии – 410 А;
  • передаточное число редуктора – 203;
  • вес установки – 30,1 кг.

Изделия оснащаются пультом дистанционного управления с радиопередатчиком. Стоимость лебедок составляет 25-26 тыс. руб.. Существует модификация 10000S, в которой используется синтетический трос диаметром 10 мм. Барабан не претерпел изменений, из-за увеличения сечения троса запас длины составляет 22 м. Применение синтетического материала позволило снизить массу устройства до 22 кг. Оборудование оснащается мотором мощностью 4,5 кВт (ток до 400 А). Его стоимость достигает 32 тыс. руб.

Runva EWX 9500 12500

Оборудование имеет влагозащищенный корпус редуктора и блок соленоидов, вынесенный на верхнюю часть электродвигателя. Силовой привод подключается к бортовой сети напряжением 12 или 24 В. Длина троса на барабане достигает 26 м (при диаметре 9,2 мм). Стоимость лебедок составляет от 33,4 до 44 тыс. руб. Она зависит от мощности двигателя и типа троса (стальной или синтетический).

Master Winch X и E серии 9500

Изделие серии Х оснащено мотором постоянного тока мощностью 6 л. с. и редуктором с передаточным соотношением 216:1. Для управления используется проводной пульт (длина кабеля 3500 мм) с пластиковым корпусом, не обеспечивающим защиту электрических компонентов от влаги и пыли.

На задней части двигателя находятся кольцевой радиатор, охлаждающий коллектор и щеточный узел. Лебедка комплектуется стальным тросом длиной 28 м, диаметром 8,3 м. Модификация с синтетическим шнуром не предлагается.

Точки крепления позволяют размещать лебедку на автомобилях УАЗ и пикапах Mitsubishi L200, Nissan NP300, Toyota Hi Lux, Ford Ranger или Mazda BT-50. При отсутствии нагрузки на трос скорость наматывания составляет 13 м/мин. По мере роста нагрузки производительность падает. При усилии 9,5 тыс. фунтов (4310 кгс) скорость составляет 2,4 м/мин при силе тока в цепи 360 А. Стоимость оборудования – от 27,3 тыс. руб.

Лебедка серии Е отличается повышенной защитой от проникновения воды и пыли. В конструкции узла используются защитные сальники. Мотор оборудован отдельным радиатором, позволяющим отводить тепло от щеточных блоков. В конструкции планетарного редуктора используются бронзовые подшипники, не требующие регулировки в процессе эксплуатации.

Дополнительный резиновый рукав установлен в точке ввода рукоятки управления. Уровень защиты повышен до стандарта IP68, но стоимость оборудования выросла до 34 тыс. руб.

Лебедка 4х4 12000

Лебедка рассчитана на тяговое усилие до 5,4 т. В конструкции используется мотор мощностью 6,6 л. с., оснащенный щеточным блоком в защитной обойме из латуни. В набор входят соленоиды управления, способные сохранять работоспособность при подаче тока силой до 500 А. Крутящий момент передается к барабану с помощью планетарного механизма с несколькими ступенями, имеющими передаточное отношение 216:1.

Стоимость изделия, оборудованного тросом диаметром 10 мм из синтетического волокна, составляет 23,4 тыс. руб. В конструкции лебедки применен барабан с оригинальным механизмом крепления, расположенным внутри корпуса. Автоматический тормозной механизм также находится внутри корпуса барабана. Для защиты подшипниковых опор от воздействия влаги и пыли используются резиновые уплотнения. Для изменения режимов работы применяется проводной пульт управления, продублированный радиопередатчиком.

Electric Winch 12000

Лебедка с тяговым усилием до 12 тыс. фунтов оснащается двигателем мощностью 6 л. с. Оборудование оснащено планетарной передачей с передаточным соотношением 265:1. В конструкции используется барабан диаметром 63,5 мм, шириной 223 мм, позволяющий намотать до 25 м стального троса диаметром 9,5 мм. Оборудование весит 37 кг. В набор входит влагозащищенный проводной пульт управления. Стоимость изделия составляет 16,9 тыс. руб. (модификация с тросом из оцинкованной стали).

Лебедка производится на территории Китая. Изготовитель собирает изделия под марками “Стократ” и Sportway, которые унифицированы по конструкции. Изделия могут поставляться с разными двигателями, которые отличаются степенью герметизации корпуса. В набор входит блок управления с герметичными вводами кабелей, соответствующий требованиям стандарта IP68.

Runva EWВ 9500 12500

Компания Runva выпускает лебедки промышленного назначения, а также компактные агрегаты серий EWX и EWB для установки на автомобили. Встречаются изделия со стальным оцинкованным тросом и установки с синтетическим шнуром, имеющим аналогичную грузоподъемность. В набор входит проводной пульт управления. Блок соленоидов устанавливается отдельно от двигателя и лебедки. Для привода установки с тяговым усилием 9,5 тыс. фунтов используется мотор мощностью 6,1 л. с., работающий совместно с 3-ступенчатым планетарным механизмом.

Встречаются модификации, рассчитанные на подключение к бортовой сети напряжением 24 В. Вес оборудования составляет 42,9 кг (при использовании стального троса диаметром 10,2 мм), изделие с синтетическим шнуром весит 33,7 кг. Стоимость оборудования начинается от 37,4 тыс. руб. (модификация EWB9500 со стальным тросом).

Comeup Seal Gen2 9 5

Оборудование оснащается мотором с герметичным корпусом стандарта IP68 (допускает работу под водой на глубине до 1000 мм) и модулем защиты от перегрева. Для передачи крутящего момента используется 3-ступенчатый редуктор с планетарными передачами.

В конструкции применяются алюминиевые сплавы, позволившие снизить вес изделия при сохранении повышенной прочности. Корпус редуктора установлен на поворотной площадке, что дает возможность устанавливать лебедку на автомобили с различной конструкцией бампера.

В конструкции изделия установлен мотор мощностью 3,7 кВт. Передаточное отношение редуктора составляет 159:1. Скорость наматывания троса зависит от нагрузки; при максимальном тяговом усилии 4309 кгс она составляет 2,1 м/мин. Стоимость изделия со стальным гальванизированным тросом авиационного типа составляет 60,7 тыс. руб. Модификация с радиочастотным пультом управления обойдется на 26,5 тыс. руб. дороже.

“Спрут 9000 Спорт”

Лебедка с тяговым усилием 9000 фунтов. Оснащается мотором мощностью 3,5 кВт (рабочее напряжение 12 В) и 4-ступенчатым планетарным редуктором, имеющим передаточное отношение 270:1. Для управления установкой используется проводной пульт. Все электрические компоненты имеют защиту от проникновения влаги в соответствии с требованиями стандарта IP67.

Лебедка оснащается барабаном с механическим тормозом, рассчитанным на хранение 20 м стального троса диаметром 7,6 мм. Средняя стоимость оборудования в розничных точках составляет 43 тыс. руб.

Варианты установки разных лебедок на УАЗ Патриот

Схема установки в штатный бампер позволяет сохранить стандартный облик автомобиля. Например, при установке лебедки “Стократ SD 9.5” монтажная площадка размещается под рамой. Для облегчения процедуры установки потребуется снять защиту рулевых тяг. Монтажные отверстия на площадке могут не совпадать с отверстиями на раме. В этом случае сверлятся дополнительные каналы. Разметка площадки производится с установленной лебедкой, что позволяет корректно поместить мотор и барабан между лонжеронами рамы.

Читайте также  Как правильно выставить зажигание

Площадка крепится к раме болтами. Для установки блока управления в моторном отсеке используется самодельный кронштейн из листовой стали. Соединительные кабели выводятся к лебедке через отверстие, прорезанное в накладке фары головного света. Поскольку потребляемый ток достигает 400 А, для коммутации мотора к батарее используются медные кабели сечением не менее 35 мм². Силовой каркас (имеется на машинах, выпущенных до 2015 г.) и пластиковый кожух бампера дорабатываются после установки лебедки; из конструкции вырезаются мешающие элементы.

Для установки изделий Winch используются монтажные площадки из швеллера, который крепится к лонжеронам рамы болтами М12 с пружинными шайбами. Площадка изготавливается своими руками с учетом конструктивных особенностей автомобиля Patriot и крепежных точек для лебедки. На машинах Патриот, выпущенных после 2015 г., используется пластиковый бампер без силового каркаса. В элементе вырезается прямоугольное отверстие для губок. Блок соленоидов крепится на раме радиатора.

Установка лебедки на УАЗ

Электрическая лебедка на автомобиле является дополнительным оборудованием. Это специальное устройство для перемещения и поднятия грузов, оно служит также для самовытягивания застрявшего в грязи автомобиля.

Лебедки бывают трех видов: механические, ручные, электрические. Понятно, что лучше выбирать лебедку с электрическим приводом. Потому как, в случае необходимости работы будет меньше.

Сегодня на рынке представлено огромное количество подобных устройств, и неискушенному покупателю сложно выбрать, какой марке отдать предпочтение.

Какую лебедку выбрать

Для того чтобы выбрать наиболее подходящую лебедку необходимо руководствоваться ее прочностью, устойчивостью, отсутствием перекосов и деформаций корпуса, а также соответствием габаритов лебедки.

Внутрь рамы автомобилей семейства УАЗ хорошо вмещаются практически все китайские лебедки, тяговое усилие которых равно 4-4,5 тоннам (9000 – 10000 lbs).

К популярным маркам можно отнести лебедки американского производителя – WARN и RAMSEY. Эти лебедки надежны, проверены временем и силой. Как правило, их устанавливают на автомобили, которые постоянно участвуют в соревнованиях.

«Американцы» отлично зарекомендовали себя в тяжелых условиях эксплуатации, они крутят трос без какого-либо перегрева корпуса и редуктора, что особенно важно в жестких временных условиях.

Американские лебедки являются самыми дорогими на рынке, в среднем, цена такого агрегата для УАЗ варьируется в пределах 40-90 тысяч рублей. Несмотря на столь высокую ценовую планку, WARN и RAMSEY работают более семи лет, что напрямую подтверждает их качество и надежность.

COME UP

Электрические модели марки этой марки производят в Тайване, это разумная замена американским моделям по привлекательной цене. Такие лебедки работают в тяжелых условиях без поломок в течение пяти лет, помогая своему владельцу в трудных ситуациях.

Средняя стоимость COME UP в России составляет 30-35 000 рублей, что наряду с качеством играет немаловажную роль при выборе покупателя. Минусов в эксплуатации этой лебедке владельцами не выявлено, отзывы о ней только самые положительные. Однако 30-40 тыс. рублей для многих является достаточно большой и неподъемной суммой, и тогда рекомендуем следующий вариант.

ELECTRIC WINCH

Это самая популярная и самая дешевая лебедка в своем сегменте. Пожалуй, самая покупаемая в данный момент в России, ведь ее средняя цена составляет всего 15 000 рублей. Лебедка надежная, она идеально подойдет для экспедиционника, тем, кто предпочитает охоту и рыбалку соревнованиям.

Единственный минус, который отметили владельцы – недостаточное количество смазки в редукторе. Решается просто – самостоятельно разобрать редуктор лебедки и добавить солидола.

Комплектации лебедки

В комплектацию дополнительного оборудования электрической лебедки входит:

• само устройство,
• трос на барабане,
• крюк,
• джойстик
• пульт дистанционного управления
• рычаг переключения хода
• блок соленоидов
• тросоукладочные ролики (их называют губы)
• болты крепления
• инструкция по использованию дополнительных аксессуаров в стандартный комплект не входит, поэтому, если вы решите, что без коррозащитной стропы или блока полиспаст вам не обойтись, приобретайте их отдельно.

При покупке стоит обратить внимание на ролики, по которым укладывается трос. Расстояние между вертикальными и горизонтальными губами не должно быть больше толщины троса, иначе при намотке его закусит.

Рекомендации по установке и эксплуатации

Как правило, установку дополнительного оборудования следует проводить в специальных мастерских. Если такой возможности нет, установить лебедку на автомобиль можно и самостоятельно, без помощи специалиста. Вот некоторые советы:

  • Определить, куда будет устанавливаться лебедка: спереди или сзади автомобиля.
  • Подготовить площадку под лебедку: найти подходящий кусок швеллера, который должен идеально встать в раму авто.
  • Устанавливаем лебедку на болты, которые входят в комплектацию. Чтобы не повредить ее при затягивании болтов, располагайте болты на уголках.
  • Устанавливайте лебедку прямо, она не должна быть под углом, иначе есть риск сломать агрегат пополам при вытягивании автомобиля.
  • Бывалые рекомендуют убирать штатный генератор и заменять его генератором от автобуса «Бычок». 90 амперный генератор Бычка позволит провести вытаскивание автомобиля без риска посадить аккумулятор.
  • При намотке троса на барабан следите за тем, чтобы трос ложился ровно, таким образом, вы продлите его срок службы.
  • Блок соленоидов рекомендуется убрать под капот, а лучше сразу в салон. Потому что ваш автомобиль поедет по лужам и заводям, и при намокании блок замкнет.
  • При работе лебедки на середину металлического троса всегда кидайте куртку или плотную ветошь. Трос при нагрузке может порваться, и хорошо, если обойдется без травм.

На этом, пожалуй, все. Конечно, каждый владелец УАЗ сам решит для себя, какую лебедку приобретать, надеемся, что данная статья поможет вам лучше сориентироваться в мире дополнительного оборудования «уазовода».

Как сделать лебедку на уаз

Вопрос о том, как делается лебедка на УАЗ своими руками, наверняка заинтересует тех владельцев всероссийского внедорожника, у которых на авто еще не установлено данное приспособление. А оно может в определенных условиях значительно облегчить жизнь владельцу. А для тех, кто постоянно привык путешествовать по бездорожью, на охоту или рыбалку, лебедка – вещь и вовсе незаменимая.

Как говорят, там, где обычной легковушке не пройти, русский внедорожник обязательно застрянет! Но шутки шутками, а выбираться-то надо. И тут на помощь приходит обыкновенная лебедка.

Лебедка на УАЗ своими руками может быть установлена и механическая, и электрическая, и гидравлическая. А есть еще ручные лебедки, приводящиеся в движение физической силой человека при помощи рычага. Во всех этих вариантах есть свои плюсы и минусы. Но давайте поговорим поподробнее о каждом из них.

Содержание

Механика

Устройство подключено к валу. Источник взаимодействия – трансмиссия. Скорость намотки контролируется понижением/повышением оборотов движка. В числе других преимуществ – высокая устойчивость и мощность тяги (достигаемой крутящим моментом мотора). Такого рода лебедка приводится в движение с помощью раздаточной коробки авто. Основной недостаток: лебедка напрямую зависит от исправности мотора, для успешной работы ей требуется исправный заведенный мотор. При неполадках данного узла просто перестает функционировать.

Гидравлика: Такого рода устройство приделывают практически на любой автомобиль, где в комплекте гидравлический механизм (УАЗ в том числе). Из плюсов: работает негромко и имеет малые габариты, мощное и обладает высокой производительностью.

Читайте также  Как скинуть сервисный интервал

Из минусов: его работа напрямую будет связана с гидроусилителем (если нет, то и устройство функционировать не будет).

Электрика: Для самодельных лебедок, как правило, могут быть использованы стартеры или генераторы для погрузки. Может электролебедка работать и на выделенном электродвижке, установленном в авто. Но обычно такая лебедка монтируется на базе переделанного стартера и должна работать при достаточно высоких оборотах, в противном случае – не будет справляться с тяжелой машиной. Поэтому некоторые устанавливают на автомобиль аккумуляторы с большими резервами питания.

Из плюсов: высокая скорость функционирования, автономность (может работать вне зависимости от включенного/выключенного мотора), простота конструкции. Из минусов: плохо переносит влагу, быстро садит аккумулятор.

Своими руками

Так как покупная лебедка, а тем более – ее установка доступны не всегда (чаще всего, из-за дороговизны), умельцы приловчились сооружать конструкцию своими руками. Это, кстати, сделать вполне реально, имея необходимые инструменты и определенные навыки. И еще, наше самодельное устройство должно быть с высоким крутящим моментом, иначе, его просто нельзя будет использовать для тяжеленного УАЗа (к примеру, чтобы вытащить машину из грязевой ямы). А главное, сооружение самодельной лебедки позволит вам очень хорошо сэкономить!

Необходимые материалы: Саму конструкцию изготовляем при помощи сварочного аппарата и болгарки из труб, 5-и миллиметровых в толщину листов металла для изготовления барабанных дисков, цепи со звездочками и ступицы. Все работы производятся четко по заранее нарисованным чертежам.

И помните золотое привило: отмерять нужно неоднократно, перед тем, как отрезаете.

Монтаж

После того, как сама конструкция лебедки готова, можно ее устанавливать на УАЗ. Сперва тщательно подготавливаем площадку. Но сперва определяемся: будем устанавливать лебедку спереди или сзади. Обычно многие предпочитают переднее расположение в центральной части бампера. В качестве площадки для устройства обычно используют швеллер. Его кусок хорошо становится на раму авто.

Примерная ширина куска: 240 мм, в длину он должен быть с метр, а в высоту – до 10 сантиметров. Тогда получится идеальная площадка для установки устройства. Для проведения работ снимаем бампер (с кенгурятником, если он имеется в наличии), решетку радиатора для облегчения доступа. Конструкцию монтируем на мощные болты (4-х будет достаточно) на площадке из куска швеллера.

Держаться должно очень прочно, ведь вес машины до 2-х тонн. Сам приводной блок разумнее разместить в салоне, так как там он меньше будет подвергаться воздействию погодных условий. Ну вот, лебедка на УАЗ своими руками готова к применению. Можно начинать проводить испытание конструкции на прочность и производительность, причем делать это лучше в полевых условиях.

Всем привет. Вот практически завершен второй этап постройки механической лебедки. Кратко о проделанной работе:

1) на промвале рк была срезана шейка под задний подшипник, проточено отверстие, в него запрессована и обварена часть со шлицами от вторичного вала кпп.
2) выходной вал сделан из вала привода заднего моста рк
3) муфта включения изготовлена из фланца вала привода моста, вилка самодельная
4) корпус выточен на токарном станке

Также реализовано отключение обоих мостов, ВОМ может работать как отдельно так и совместно с мостами.

Самодельная лебёдка на УАЗ сделанная своими руками, фото, описание, а также видео испытаний лебёдки.

Решил сделать лебёдку на УАЗ. Нашел в гараже червячный редуктор (двухступенчатый) от ленты посудомоечной машины, коэффициент редукции — около 800, и подумал — а не применить ли мне его на лебедку для тогда еще УАЗа-козлика. Несколько дней работы и получилась у меня вот такая лебёдка, которая вешалась на крюки спереди или на фаркоп сзади.

Затем, «Козлика» я продал, а лебедка осталась. Приобрёл УАЗ Патриот. После удачного сидения на мостах, решил переделать лебедку на Патриота, за штатный бампер, благо места там хватает.

Первые примерки с уже выточенным валом для барабана. На переднем плане основа переднего бампера — выгнутая труба с перемычками.

За основу был взят кусок швеллера на 200 мм с опиленной одной полкой.

Лебёдка почти готова. Виден барабан, редуктор и первичный вал редуктора.

Очень долго мучился с двигателем для лебёдки, пробовал и современные редукторные стартеры, которые греются как печка после минуты работы, поставил один на подшипники, греется очень сильно, изоляция плавится, дымок идет от него, плохой вариант, хотя крутит, конечно хорошо.

И тут после неудачных опытов, пришло время попробовать пристроить старый стартер от Москвича, стартер польского производства, не знаю, где его надыбал отец. Стартер перебрал, почистил, выточил новые крышки под подшипники.

Новые крышки под подшипники с вентиляционными отверстиями.

Соединил с первичным валом редуктора с помощью двух карданчиков на ½ дюйма из набора головок.

В результате получилась вот такая самодельная лебёдка своими руками. Испытания показали: стартер почти не греется по сравнению с его современным редукторным собратом, ток холостого хода примерно 60-70А, приемлемо, правда очень напрягают бешеные обороты его под малой нагрузкой и на холостом ходу — 6000—7000 об/мин, подшипники при работе очень шумят.

На паре мощных реле собрал схемку с реверсом, сделал пульт из игрушечного пульта от детской машинки, туда-сюда, пуск-стоп.

Также прилагается видео, где показана работа самодельной лебёдки, без установленного переднего бампера.

Автор самоделки: Максим Чикунов.
