Как снять печку шевроле лачетти

Замена радиатора печки Шевроле Лачетти с частичным снятием панели

Радиатор отопителя на Шевроле Лачетти редко вызывает вопросы. Но если вызывает, то большие. Мы разбирались с причинами нерабочей печки Лачетти не так давно. Однако не всегда неисправность можно устранить малой кровью. Может понадобиться замена радиатора.

Выбираем лучший радиатор печки на Лачетти

Если печка перестала греть, возможно, забился радиатор. Как очистить его от грязи и накипи правильно, мы разбирались здесь. Но когда радиатор печки потек, никакой ремонт уже не поможет. Ему светит только замена. Учитывая тот факт, что замена радиатора печки на Лачетти еще та работа, лучше все же не рисковать и поставить хороший радиатор подороже. Например, оригинал GM 96554446.

Оригинальный радиатор печки Шевроле Лачетти

Если же есть желание поэкспериментировать, можно поставить радиатор подешевле. В этом случае подойдет радиатор Лузар, но отзывы о них разные, как хорошие, так и не очень. Как вариант, можно рассмотреть покупку голландского NRF 54270 или бельгийского Van Wezel 81006088. Они практически в одну цену, качество хорошее.

Радиатор Ниссенс, один самых популярных радиаторов для печки Шевроле Лачетти

Чуть дороже обойдется радиатор печки на Лачетти Nissens с каталожным номером 76509, в этой же ценовой категории и немецкий Ava Quality Cooling DWA6088, Stellox 10-35105-SX, Kap G05RADSD00275.

Однако при выборе радиатора по каталожному номеру неплохо бы знать геометрические размеры, чтобы избежать ошибки:

  1. Ширина 178 мм.
  2. Высота 167 мм.
  3. Толщина 26 мм.
  4. Диаметр патрубков 18 (впускного) и 20 мм для выпускного патрубка.

Радиатор выбран, теперь можно приступить к замене.

Как заменить радиатор печки Лачетти с частичным демонтажем панели

Как бы нам не хотелось, но без демонтажа панели обойтись не удастся. Полностью ее снимать не нужно, это лишние траты времени и сил, но частично разобрать придется в любом случае, при этом мы сэкономим кучу времени.

Мы не рекомендуем полностью разбирать панель вместе с балкой жесткости еще по той причине, что всегда будет вероятность повредить проводку или что-то напутать в подключении.

Для начала снимаем минусовую клемму с аккумулятора, это обязательно, поскольку есть вероятность срабатывания систем безопасности, повреждения подушек, иммобилайзера и другой электрики. После этого полностью сливаем антифриз из системы охлаждения.

Антифриз можно и не сливать, если не откручивать пробку расширительного бачка и сдернуть шланги быстро.

Меняем радиатор отопителя своими руками быстро

Далее поступаем следующим образом:

  1. Снимаем патрубки с впускного и выпускного штуцера радиатора.
  2. Снимаем бардачок. Для этого открываем его и выкручиваем все саморезы. Также вынимаем плафон освещения оттуда.
  3. Снимаем пластиковую накладку слева от водительского места и находим под ней ручку замка капота.
  4. Для этого надавливаем на пластиковый язычок и опускаем клавишу с тросом вниз.
  5. Откручиваем металлический кронштейн под рулевой колонкой.
  6. Снимаем центральную консоль. Для этого откручиваем саморезы по бокам консоли, снимаем магнитолу и полочку для мелочей.

Работы, действительно, много, но такая операция на СТО стоит не менее 200 долларов, а одному все можно выполнить за 4-6 часов в зависимости от опыта.

Замена отопителя Chevrolet Lacetti своими руками

Согласно официальному руководству по ремонту Chevrolet Lacetti, процедура демонтажа радиатора отопителя этого автомобиля требует практически полной разборки передней панели. Ценники на этот вид ремонта в автосалонах стартуют с отметки в 5 тысяч рублей, поэтому многие автовладельцы решаются на рискованный шаг – самостоятельную разборку торпеды с целью ремонта или замены неисправной печки. Отметим, что в этом случае буквально все отдельные операции следует фиксировать на видео (в крайнем случае – записывать последовательность и состав действий), чтобы во время обратной сборки не допустить оплошность. Но, как это часто бывает, со временем был разработан альтернативный способ снятия печки Lacetti, не требующий разборки панели. О нём мы сегодня и расскажем.

  1. Для чего нужен радиатор отопителя
  2. Устройство печного радиатора Chevrolet Lacetti
  3. Выбор радиатора Chevrolet Lacetti
  4. Основные неисправности радиатора Lacetti
  5. Демонтаж/замена печки Chevrolet Lacetti

Для чего нужен радиатор отопителя

Система охлаждения, использующаяся в подавляющем большинстве современных автомобилей, в качестве основного рабочего вещества использует антифриз, не замерзающий при определённых отрицательных температурах. Такие схемы, именуемые жидкостными, приспособились использовать и для нагрева воздуха, поступающего в салон при включённой вентиляции. Дело в том, что, охлаждая силовой агрегат, ОЖ сама достаточно сильно нагревается (примерно до 70-80 градусов). Этого достаточно, чтобы, используя дополнительный радиатор, нагревать проходящий через его систему сот воздух. Сам антифриз при этом охлаждается и следует к основному радиатору, где под воздействием набегающего воздушного потока снижает температуру теплоносителя ещё больше.

Летом, разумеется, обдув салона происходит без участия печки, но в зимнее время любая неисправность системы отопления может привести к проблемам с обогревом внутреннего пространства автомобиля.

Во многих случаях виновником такой поломки становится радиатор печки Lacetti. Мы попытаемся рассмотреть все виды проблем, приводящих к существенному снижению эффективности работы теплообменника, как иногда называют штатный отопитель.

Устройство печного радиатора Chevrolet Lacetti

В этом семейном авто С класса печка находится под торпедой, как и на большинстве других автомобилей. Назвать удачной конкретную реализацию никак нельзя, поскольку при выполнении ремонтных работ, требующих доступа к отопителю, требуется полная разборка центральной панели. Но, к счастью, уже достаточно давно разработан алгоритм, позволяющий получить доступ к штатному отопителю посредством частичной разборки торпеды. Он в одинаковой степени применим к автомобилям с кондиционером и без оного.

Корпус печки Chevrolet Lacetti

Как и большинство автомобильных печек, радиатор отопителя Lacetti устроен несложно. Он представляет собой комбинацию из металлических трубок, по которым циркулирует горячая после двигателя ОЖ. Между трубками проложены тонкие металлические рёбра, выступающие в роли дополнительного теплообменника, отдающего свои джоули нагнетаемому вентилятором потоку воздуха. И сами трубки, и рёбра (часто называемые сотами) изготавливают из материала, характеризующегося высокой теплопроводностью – это увеличивает коэффициент полезного действия, не отличающийся выдающимися показателями. С другой стороны, это можно было бы назвать дармовой энергией, если бы не энергетические затраты на работу моторчика вентилятора.

Именно материал изготовления радиаторных сот является основой классификации теплообменников. В настоящее время наиболее распространены медные и алюминиевые изделия, причём тенденции таковы, что медные радиаторы постепенно становятся редкостью. В частности, на первом поколении Chevrolet Lacetti устанавливали именно медные узлы. Они дороже алюминиевых, но имеют лучший коэффициент теплоотдачи, к тому же ремонтопригодны (легко подаются пайке). Кроме высокой стоимости, к недостаткам медных радиаторов можно отнести и больший вес, но в силу небольших размеров печки он не оказывает существенного влияния на общий снаряжённый вес автомобиля.

Что касается алюминиевых теплообменников, то недостатки медных здесь превращаются в достоинства. Справедливо и обратное утверждение: худший показатель теплоотдачи, невысокая прочность (склонность к механическим повреждениям) и гораздо худшая ремонтопригодность. При появлении сквозных повреждений запаять такой радиатор обычными средствами невозможно, а использование специального оборудования поднимает стоимость такой услуги до уровня, при котором выгоднее приобрести новое устройство.

Выбор радиатора Chevrolet Lacetti

В подавляющем большинстве случаев те оригинальные запчасти, которые устанавливаются на автомобиль на заводе, стоят очень дорого. Но поскольку конкуренция в сфере производства запчастей для автомобилей очень высока, в настоящее время существует немалое число более дешёвых и практически не уступающих по качеству альтернативных вариантов теплообменников.

Но если вы приверженец применения именно оригинальных комплектующих/расходников, то ваш выбор – фирменное алюминиевое изделие с каталожным номером (артикулом) 096564446. Правда, в продаже они бывают не всегда и не везде, а ценник стартует с отметки в 5000 рублей. Это ощутимая для семейного бюджета сумма.

Перечислим совместимые со штатным теплообменники:

  • алюминиевый радиатор фирмы Luzar, стоящий от 2000 рублей. Поскольку данная фирма относится к довольно крупным изготовителям автозапчастей, такие изделия представлены в розничной сети широко, и найти их не составит большого труда. При монтаже особых проблем возникнуть не должно, а вот в плане надёжности этот радиатор заметно уступает фирменному;
  • радиатор немецкой компании Nissens. Это название отечественному потребителю ни о чём не говорит, но на самом деле фирма известная, специализирующаяся на изготовлении только автомобильных отопителей. По стоимости они лишь ненамного дешевле оригинальных (от 4000 рублей), но и в продаже встречаются намного чаще. По ресурсу они также превосходят штатный теплообменник, причём, по утверждениям автовладельцев – намного. Так что именно этот вариант можно посоветовать в качестве оптимального по соотношению цена/качество.
  • неплохим можно назвать радиатор голландского происхождения NRF 054270. Хотя эта фирма специализируется на производстве теплообменников, используемых на большегрузных автомобилях, в её арсенале имеются изделия и для легковушек. Стоимость печки для Lacetti от NRF стартует с отметки в 2700 рублей;
  • радиатор DWA06088 от компании Ava Quality Cooling (Германия) тоже представляет собой неплохой образец, к которому вполне применимо определение «немецкое качество». При цене в 30000 рублей это достаточно неплохой выбор;
  • радиатор Van Wezel с артикулом 081006088 – это изделие бельгийской компании, производящей, кроме отопителей, и другие автозапчасти, от оптики до кузовных деталей. Качество радиаторов сравнимо с оригинальным при гораздо более привлекательной стоимости (3000-3200 рублей).

Чтобы не ошибиться с выбором, приведём размеры оригинального изделия 096554446: 178х168х26 миллиметров (ширина, высота, толщина). Диаметр впускного штуцера (внешний) – 18 мм, выпускного- 20 мм.

Новый радиатор отопителя

Основные неисправности радиатора Lacetti

Основных причин, требующих замены радиатора печки Chevrolet Lacetti, всего две – это наличие протечек и засорение сот радиатора.

От течи печного радиатора не застрахован никто. Более того, именно эта неисправность и диагностируется чаще всего. Наиболее распространённые причины возникновения сквозных дефектов отопителя – либо коррозионные процессы (которые имеют место и для алюминиевых изделий, но в этом случае процессы окисления металла протекают намного медленнее), либо механические повреждения, полученные в результате удара.

Если речь идёт о коррозии, то этот процесс инициируется обычно изнутри на стальных трубках, распространяясь со временем и на алюминиевые рёбра. В этом случае поломка даст о себе знать появлением характерного запаха антифриза в салоне, а если течь серьёзная, то и лужицами на полике или в моторном отсеке. Поскольку в гаражных условиях отремонтировать алюминиевый радиатор не представляется возможным, и вы уверены, что печка Lacetti потекла, единственный выход – полная замена устройства. Те же признаки характерны и для механических повреждений теплообменника.

Засорение сот радиатора – вторая важная причина существенного снижения эффективности работы печки. Диагностировать такую неисправность несложно: при забитом радиаторе в салон поступает едва тёплый или вовсе холодный воздух, при этом снижения уровня охлаждающей жидкости не наблюдается. Обычно этому сопутствует также появление в салоне неприятных запахов, но такой симптом характерен и для забитого салонного фильтра.

Причина засорения радиаторных трубок – образование на их стенках накипи как результата выпадения в осадок мельчайших загрязнителей, присутствующих даже в очищенном в заводских условиях антифризе. Что уж тут говорить об обычной воде (не дистиллированной аптечной), которую многие автовладельцы заливают летом с целью экономии. Чем толще слой накипи, тем хуже показатель теплопроводности радиатора и тем меньше его пропускная способность.

Отметим, что при возникновении такой неисправности некоторые пользователи проводят процедуру очистки теплообменника с использованием специальных агрессивных средств. Эффективность такого шага у специалистов вызывает большие сомнения, но в любом случае промывку следует осуществлять на демонтированном устройстве.

Так что и в этом случае замена радиатора печки Lacetti не имеет альтернативы.

Рассмотрим, как выполнить эту процедуру самостоятельно.

Процесс замены радиатора печки Chevrolet Lacetti

Демонтаж/замена печки Chevrolet Lacetti

Как мы уже отмечали, мы будем производить эту операцию по упрощённой схеме, без полной разборки торпеды. Нам понадобятся:

  • набор ключей (рожковых/торцовых);
  • отвёртка с плоским наконечником;
  • собственно радиатор на замену.
  • сливаем антифриз;
  • переходим в салон, отодвигаем оба передних кресла до упора назад;
  • демонтируем пластиковый декоративный корпус центрального тоннеля, расположенный под рычагом/селектором переключения скоростей, аккуратно потянув его вверх;
  • разбираем и демонтируем привод рычага КПП. Для этого переходим моторный отсек и посредством ключа на 14 отворачиваем и снимаем тягу, соединяющую рычаг с кулисой;
  • ослабляем хомут, расположенный на рычаге коробки передач, используя отвёртку с плоским наконечником;
  • откручиваем 4 болтовых соединения, которыми привод рычага крепится к полику, вынимаем привод вместе с рычагом;
  • демонтируем центральную часть торпеды – именно за ней расположен наш радиатор. Для этого откручиваем пару саморезов внизу в месте соединения центральной консоли с поликом, то же самое проделываем с гайками, расположенными в верхней части торпеды под консолью;
  • теперь у нас есть почти полноценный доступ к штатному отопителю. Чтобы добраться до печки, необходимо открутить саморезы крепления кожуха центрального воздуховода;
  • приступаем к откручиванию болтов крепления самого радиатора. Поскольку они расположены достаточно далеко от торпеды, следует воспользоваться торцовым ключом с воротком максимальной длины;
  • осталось ослабить хомуты и снять патрубки радиатора (эту часть работы также нужно произвести из моторного отсека) и вытащить теплообменник на свет божий, потянув его в сторону салона.

Можно приступать к осмотру изделия и принятию решения касательно его ремонта или замены. Сборочные операции выполняем в обратном порядке.

Как видим, процедура снятия и замены радиатора отопителя Chevrolet Lacetti не так сложна, как об этом рассказывают в автосалонах и на СТО. При определённом уровне владения слесарными инструментами с этой задачей может справиться и начинающий автолюбитель. Хочется верить, что наши инструкции помогут вам произвести такой ремонт самостоятельно.

Самостоятельная замена радиатора печки «Шевроле Лачетти»

Система отопления любого автомобиля требует периодического обслуживания. В противном случае она выйдет из строя именно тогда, когда больше всего нужна — в лютый мороз. Не является исключением и «Шевроле Лачетти», конструктивные особенности системы отопления которого затрудняют доступ к радиатору печки. Тем не менее заменить радиатор и другие элементы системы отопления можно и без привлечения специалистов автосервиса.

Назначение радиатора печки «Шевроле Лачетти»

В «Шевроле Лачетти» есть два радиатора: основной и отопительный. В основной радиатор, расположенный в передней части моторного отсека, поступает горячий антифриз из системы охлаждения двигателя. Далее антифриз по системе шлангов подаётся в радиатор печки. Последний обдувается пластиковым вентилятором, с помощью которого нагретый воздух по системе воздуховодов принудительно поступает в салон.

Радиатор печки «Шевроле Лачетти» является обыкновенным теплообменником

Другими словами, печной радиатор «Шевроле Лачетти» является компактным теплообменником с воздушным охлаждением.

Расположение печного радиатора

В «Шевроле Лачетти» радиатор печки расположен под передней панелью салона, что никак нельзя назвать удачным. Для обеспечения доступа к нему при ремонте или замене по технологии, предлагаемой производителем, необходимо полностью разобрать центральную панель. Это довольно сложно и трудоёмко. Однако народные умельцы нашли способ замены отопительного радиатора без полного демонтажа центральной панели, детально описанный ниже. Этот алгоритм подходит как для автомобиля с кондиционером, так и без него.

Устройство и основные типы радиаторов печки

Радиатор печки «Шевроле Лачетти» устроен довольно просто и представляет собой систему полых стальных трубок и установленных на них тонких металлических рёбер.

Радиатор печки представляет собой систему полых стальных трубок и установленных на них тонких металлических рёбер

Поступая из основного радиатора, горячий антифриз непрерывно разогревает трубки, которые, в свою очередь, передают тепло рёбрам. Последние изготовлены из металла, обладающего высокой теплопроводностью. С помощью вентилятора печки поток тёплого воздуха нагнетается в салон машины.

Виды радиаторов печки

Печные радиаторы принято классифицировать по металлу, из которого изготовлены рёбра. По этому признаку различают радиаторы:

  • медные;
  • алюминиевые.

В самых первых моделях «Шевроле Лачетти» устанавливались радиаторы из меди. Однако сейчас этот металл производителями практически не используется из-за его высокой стоимости. Кроме этого, медный радиатор отличается немалым весом, что создаёт дополнительные трудности при его демонтаже. К преимуществам изделий из меди относятся хорошая теплоотдача и высокая ремонтопригодность.

Медные радиаторы отличаются высокой теплопроводностью и ремонтопригодностью

Практически на всех современных моделях «Шевроле Лачетти» установлены лёгкие и дешёвые алюминиевые радиаторы, к недостаткам которых относится подверженность механическим повреждениям и низкая ремонтопригодность. Если такой радиатор потёк, запаять его без специального оборудования практически невозможно.

Лёгкие и дешёвые алюминиевые радиаторы отличаются низкой устойчивостью к механическим повреждениям и плохой ремонтопригодностью

Основные неисправности радиатора печки

Самой распространённой неисправностью радиатора печки является течь, которая может возникнуть как из-за механического повреждения в результате сильной вибрации или прямого удара, так и из-за коррозии. Ржавчина разъедает центральные стальные трубки, и они начинают подтекать в местах соединений с алюминиевыми рёбрами. В результате водитель обнаруживает следы или даже лужицы антифриза в салоне и в моторном отсеке. Запаять алюминиевый радиатор в гаражных условиях не представляется возможным. Поэтому проблема обычно решается его заменой.

При механических повреждениях радиатора печки антифриз начинает вытекать в салон и моторный отсек

Другой распространённой неисправностью печного радиатора является его засор. Если в салон поступает холодный или чуть тёплый воздух, а уровень антифриза при этом достаточен, и вентилятор работает исправно, то радиатор засорился. Дело в том, что на внутренней поверхности центральных трубок радиатора со временем образуется накипь. Кроме этого, при использовании некачественного антифриза на эту накипь наслаиваются содержащиеся в нём примеси. Как следствие, образуется толстая корка с низкой теплопроводностью, не позволяющая радиатору отдавать тепло с прежней интенсивностью. Для устранения этой корки некоторые автолюбители используют специальные промывочные жидкости, эффективность которых оставляет желать лучшего — они просто не в состоянии очистить радиатор полностью. По этой причине многие автовладельцы предпочитают не связываться с промывкой, а заменяют засорившийся радиатор на новый. Стоит алюминиевый радиатор довольно недорого.

Из-за толстого слоя накипи радиатор печки «Шевроле Лачетти» может полностью выйти из строя

Замена радиатора печки на «Шевроле Лачетти»

Для замены радиатора печки «Шевроле Лачетти» без полного демонтажа передней консоли потребуется:

  • новый радиатор печки;
  • набор торцовых ключей;
  • отвёртка плоская;
  • набор рожковых ключей.

Порядок действий при замене радиатора

  1. Открываем салон. Передние сиденья сдвигаем назад как можно дальше.
  2. Потянув вверх, снимаем пластиковый защитный кожух центрального тоннеля под рычагом переключения скоростей.

Для снятия защитного кожуха с рычага переключения скоростей его достаточно просто потянуть руками вверх

Тяга рычага переключения скоростей откручивается от кулисы рожковым ключом на 14

Хомут на рычаге переключения скоростей ослабляется плоской отвёрткой

Привод рычага переключения скоростей крепится к полу четырьмя болтами

Для снятия центральной части передней консоли откручиваются две гайки на полу и две вверху

Для снятия кожуха воздуховода необходимо выкрутить четыре винта

Четыре болта крепления радиатора печки откручиваются торцовым ключом на 12 с длинным воротком

На снятом радиаторе отчётливо видны механические повреждения

Видео: замена радиатора печки «Шевроле Лачетти»

Выбор нового радиатора печки

При покупке нового радиатора печки автовладельцу предстоит непростой выбор. Обычно рассматривают следующие варианты:

  1. Оригинальный радиатор. Производитель рекомендует ставить на «Шевроле Лачетти» только фирменные алюминиевые радиаторы (номер по каталогу — 96564446). Однако найти в продаже такой радиатор довольно сложно. Кроме того, он стоит не менее 5 тыс. руб., что по сравнению с альтернативными вариантами довольно дорого.
  2. Радиатор Luzar. Алюминиевый радиатор печки стоимостью от 2 тыс. руб. представляет собой недорогую и достойную замену фирменному изделию. Купить его можно практически в любом крупном автомагазине запчастей. Однако в плане надёжности он заметно уступает радиаторам от «Шевроле».

В качестве альтернативы оригинальному радиатору «Шевроле» можно использовать продукцию фирмы Luzar

Радиаторы фирмы Nissens для владельцев «Шевроле Лачетти» являются оптимальным вариантом

Таким образом, заменить отопительный радиатор «Шевроле Лачетти» своими руками довольно просто. Сделать это сможет даже начинающий автолюбитель, причём для этого ему не придётся разбирать половину салона. Минимальный набор инструментов и инструкции профессионалов позволят произвести замену без особых сложностей.

Замена радиатора печки на Лачетти (с частичным разбором панели приборов/торпеды)

Здравствуй, уважаемый читатель!
В этой заметке я пошагово расскажу, как с минимальными трудозатратами, путем частичного разбора и снятия панели приборов, произвести замену радиатора печки (радиатора отопителя) на Шевроле Лачетти.

В интернете встречаются три типа статей на данную тему:
I. «Замена без снятия панели» — данные статьи написаны для набора просмотров, они не имеют ничего общего с реальностью. Панель все равно придется снимать.
II. «Разбираем все, что видим!»

III. «Частичный разбор и снятие панели»-собственно предлагаемая мною и опробованная на себе последовательность действий.
Приступим:
1. Если авто с АКПП-переводим селектор в N, иначе не сможем снять панель вокруг селектора.
2. Снимаем клемму (-). Если этого не сделать, вылезут ошибки подушек и иммобилайзера.
3. Снимаем защиту картера, сливаем остатки антифриза с основного радиатора. Затем снимаем патрубки с печки, сольется еще немного.

4.Снимаем бардачок: открываем его и выкручиваем все саморезы по периметру, вытаскиваем плафон освещения.
5.Снимаем накладку в ногах водителя с маленьким бардачком-выкручиваем в нем 2 винта, снимаем ручку троса капота, снизу просто дергаем, он там на клипсах.

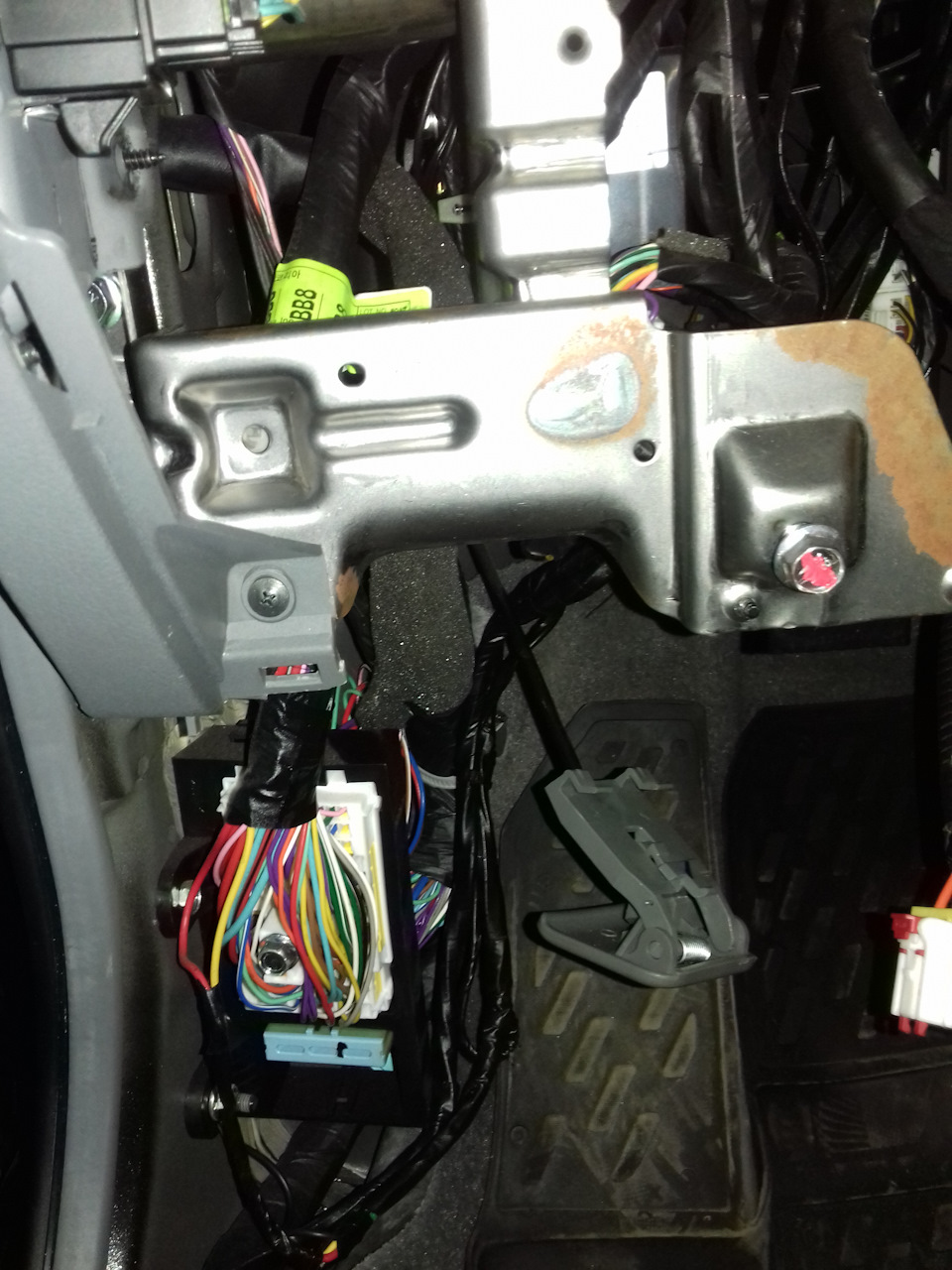

6. Откручиваем черную железную штуку под этой накладкой!
7.Теперь надо снять центральную консоль. Думаю, многие заметили, что пока последовательность действий такая же, как при снятии магнитолы: скидываем тросики направления потоков и температуры, поддеваем консоль и отсоединяем все разъемы, которые видим.Само собой, вытаскиваем магнитолу и полочку под ней.

10. Снимаем передние сиденья, открутив 4 болта по краям и отключив кабели подогрева.
11. Снимаем центральный подлокотник. Для этого поддеваем кнопки «попогреев», разъединяем колодки. Не бойтесь их перепутать-неправильно подсоединить при сборке не получиться ни один разъем, они все уникальны по форме. Затем откручиваем 2 винта по бокам, поднимаем ручник и снимаем подлокотник.
12. Снимаем центральный тоннель. Откручиваем 4 болта-2 спереди, 2 около ручника.

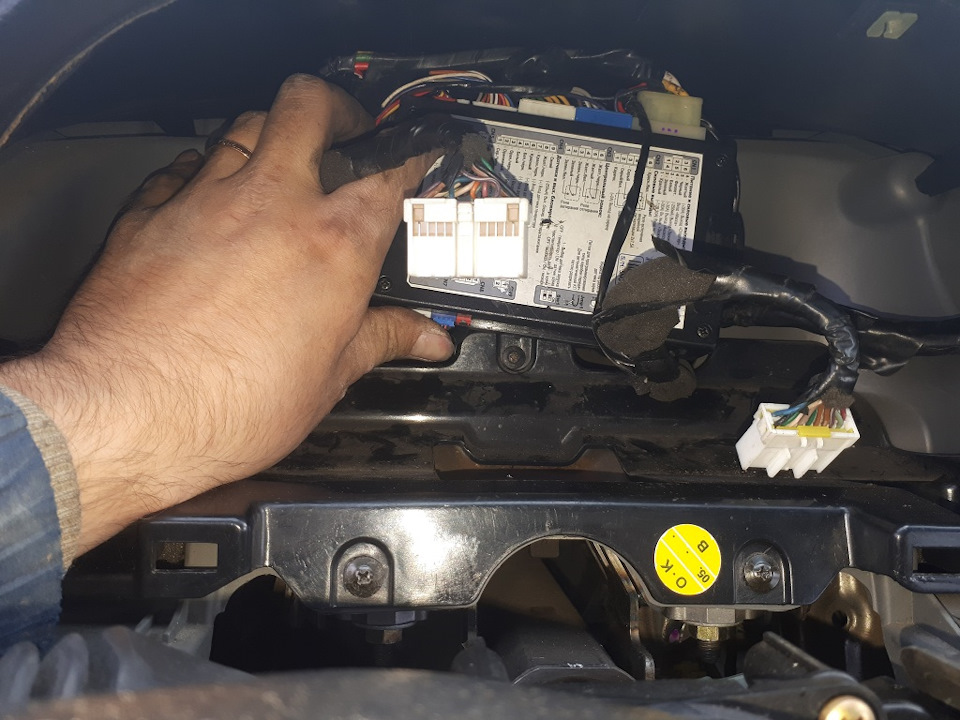

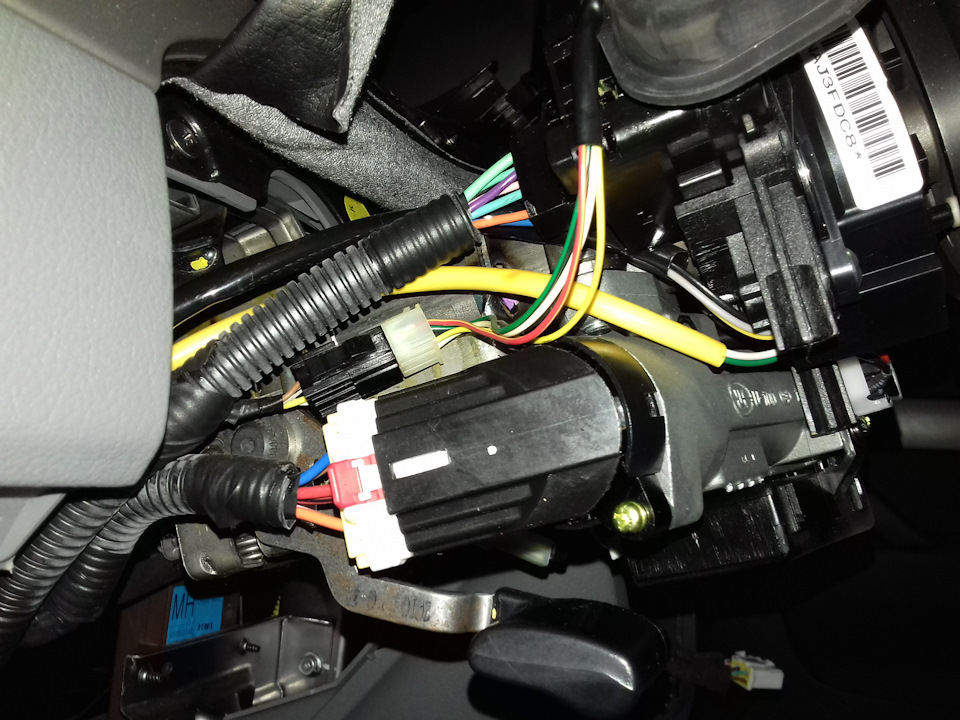

13. Разбираем кожух рулевой колонки и отключаем все разъемы.

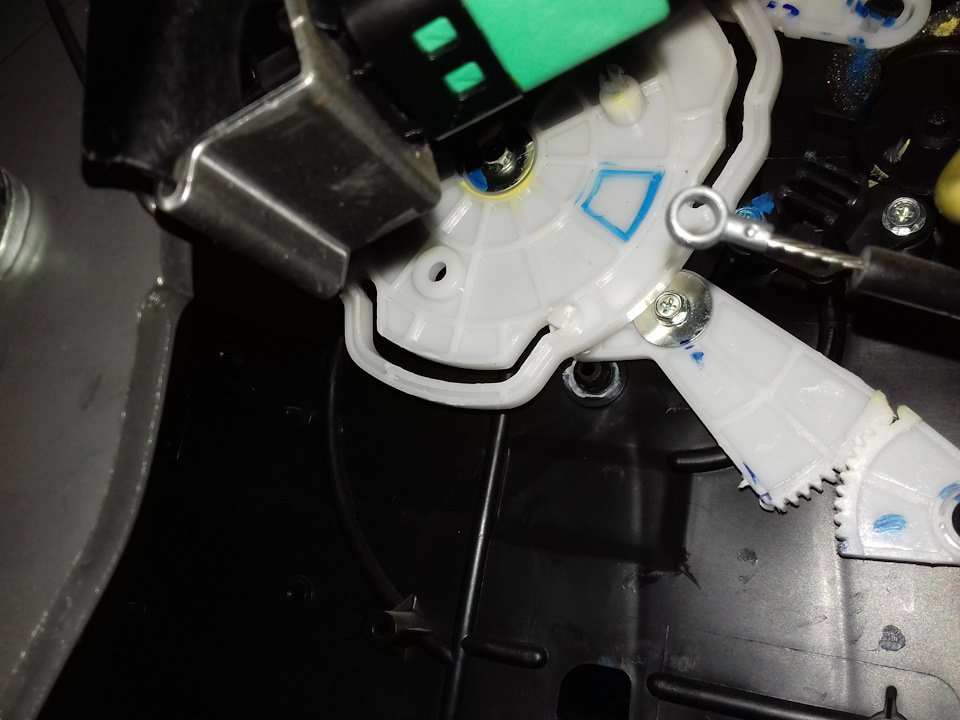

14. Отсоединяем регулятор скорости вентилятора и управление заслонкой

15. Откручиваем рулевую колонку, кладем ее на пол. Для этого обязательно пригодятся длинный вороток, высокие торцевые головки, ну или накидные ключи.

16. Откручиваем 2 стойки панели снизу по центру

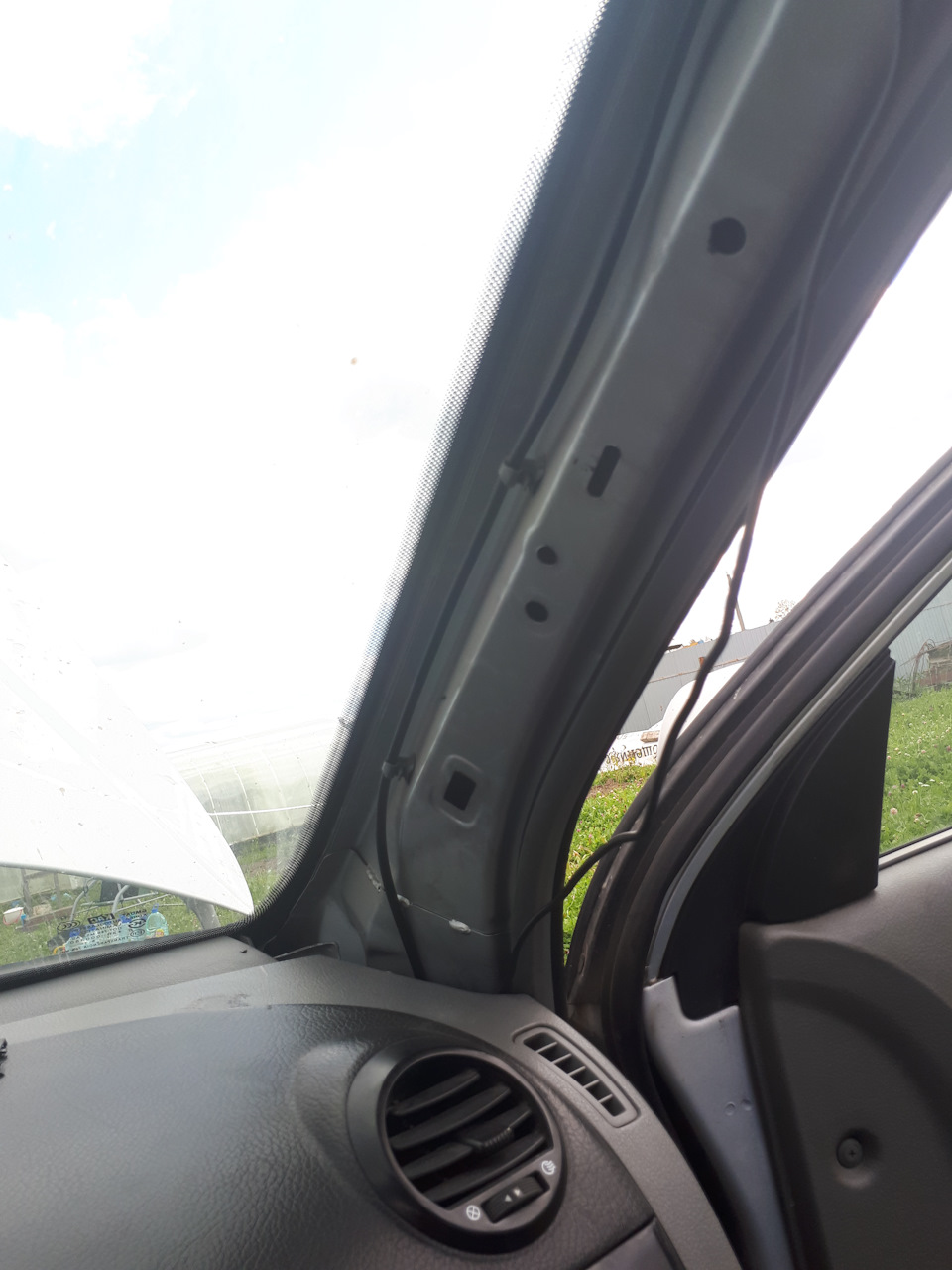

17. Снимаем накладки с передних стоек. Просто отдираем их, они на клипсах.

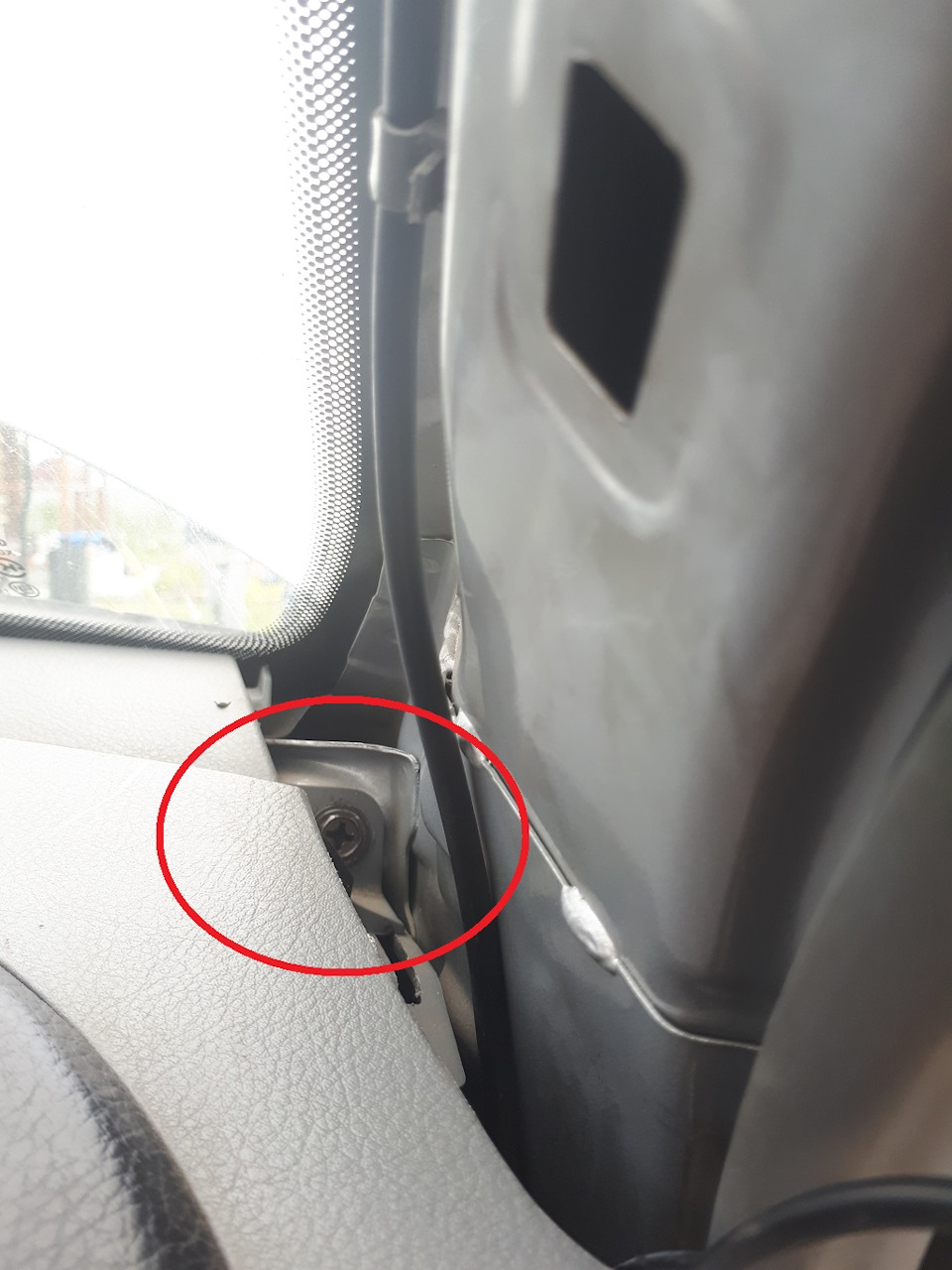

18. Снимаем маленькие лючки по бокам панели, откручиваем по 3 болта с каждой стороны и по 1 сверху, около основания стоек.
19. Снимаем накладки порогов, а затем уплотнители дверей.

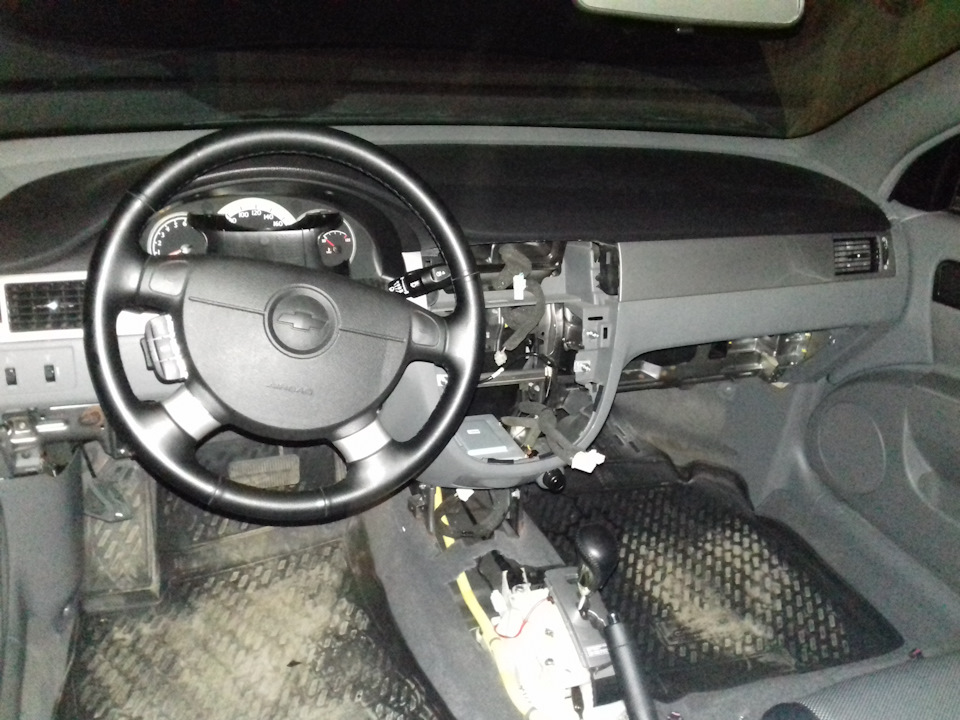

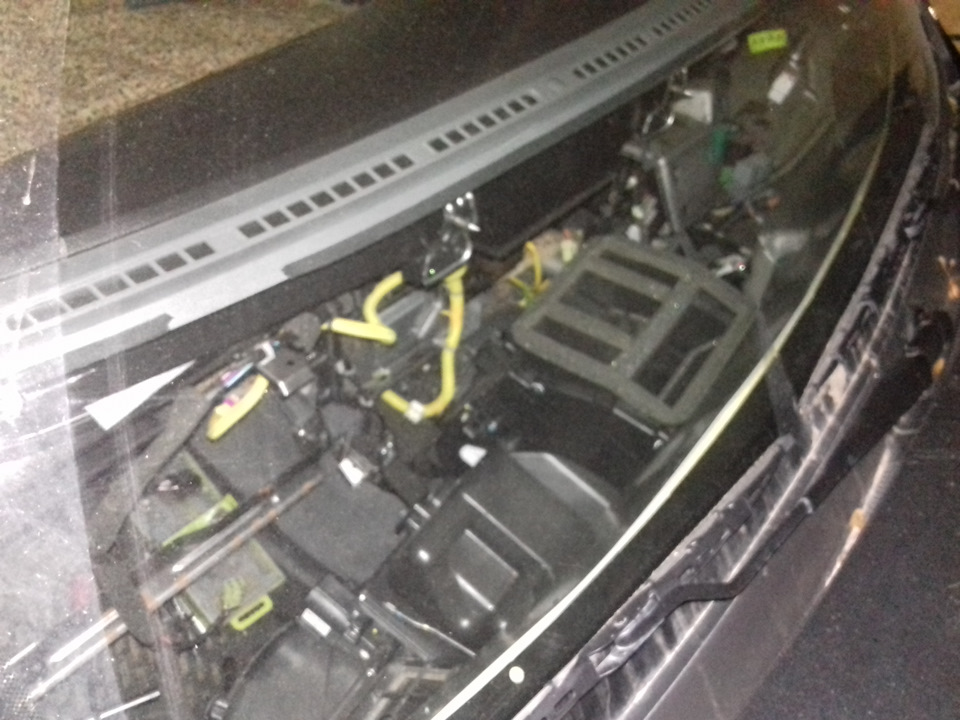

Все готово для снятия панели!

Я все делал один на морозе в очень узком гараже, где дверь авто невозможно было открыть на полный угол. Достать блок печки через щель на фото мне было проблематично, но если есть помощник, который придержит панель, и дверь открывается широко-пройдет влет.

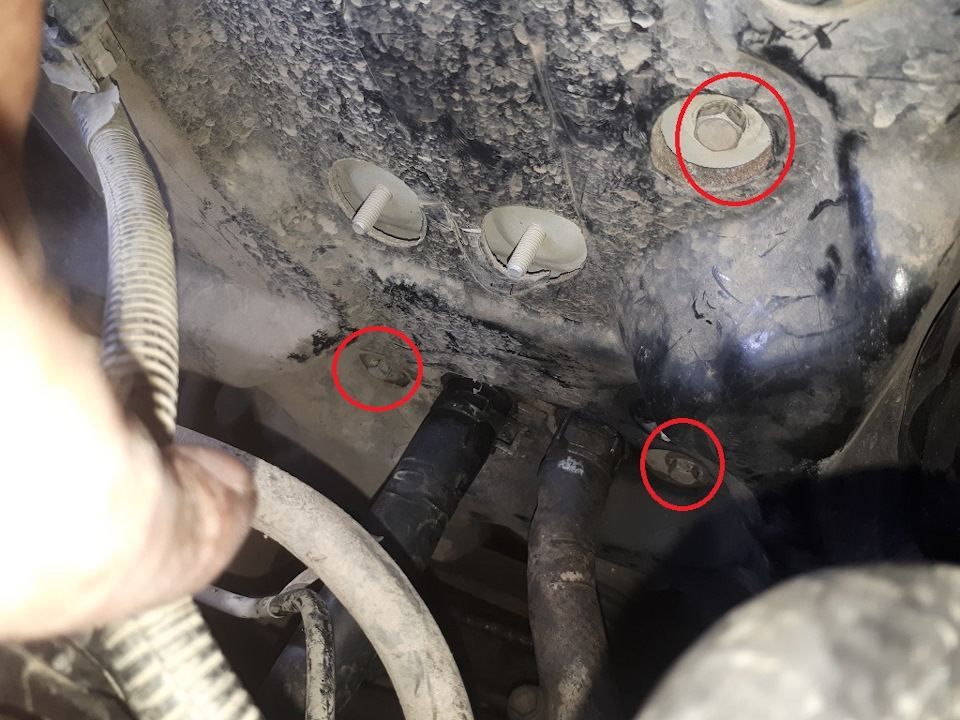

20. Но для этого надо еще открутить болты крепления корпуса печки со стороны моторного щита, и 3 болта корпуса испарителя кондиционера-2 около трубок фреона и 1 снизу, у отверстия слива конденсата.
21. Откручиваем несколько болтов, соединяющих корпус печки и испарителя. Особенно гадские 2 болта снизу.
22. Правой рукой двигаем корпус испарителя на себя, левой вытаскиваем печку.
23.Разбираем печку, вставляем новый радиатор. На некоторых радиаторах входной и выходной патрубки перепутаны местами, поэтому обращайте внимание на диаметр шлангов и входов на радиаторе, когда будете его подключать.
24. Собираем все в обратной последовательности.
Заранее извиняюсь, если упустил некоторые детали-делал уже почти полгода назад, некоторые вещи подзабылись.
Но, думаю, основная мысль ясна-такой способ разбора и частичного снятия гораздо менее хлопотный, чем полный разбор, как делают многие. И, зачастую, единственно возможный для тех, у кого вокруг реле и в основную колодку вплетено много шлейфов сигнализации.
Благодарю за внимание! Буду рад дополнениям и замечаниям в комментариях!

Замена радиатора печки Шевроле Лачетти

Беда не приходит одна!

Буквально 2 недели назад закончил капитальный ремонт двигателя после обрыва ремня ГРМ, собрался в другой город за 50км, уехал, и стоя в пробке почувствовал запах антифриза в салоне, доехал до ближайшей парковки, заглянул под капот, все сухо. Подумал, может от соседней машины запах шел. Сел в машину и поехал домой, запах появился вновь и уже сильнее. Доехал до дома, начал вылазить из машины и смотрю на коврике брызги. Опа, вот это ж**а. Заглянул под печку и обнаружил, что в салон капает антифриз. Бл*…, в итоге вытекло около литра. Доехал до строительного магазина купил ершик латуневый Ф-18мм. Отсоединил шланги от печки и соединил их этим ершиком с хомутами, чтобы можно было ездить пока не придет новая печка.
Тут началось самое интересное…начал обзванивать сервисы…цена за замену от 8000руб. + новая печка 2800. На вопрос, что так дорого, отвечают, что там работы много, за 2 дня бы управиться. Да пошли они. Полез в интернет, начал искать как снять торпедо, в общем информация есть, но очень мало или не полная, поэтому решил сделать подробный обзор по замене радиатора печки.

В итоге, купил радиатор печки Luzar, хочу сразу отметить, что очень много положительных отзывов, цена вопроса — 1940руб. + 2 литра антифриза

Потребуется: головки на 10, 12. Длинные воротки для трещеток, чтобы подлезть к болтам.
Ну что, поехали… Отсоединить клему аккумулятора. (Все места болтовых соединений отмечаю кругами)

1. Снять передние сиденья. Подлокотник и тунель КПП — чтобы было удобно добраться и открутить первые четыре болта.

2. Снимаем пластиковую накладку с дверкой (тайником) под рулевой колонкой и отсоединяем трос капота. И у нас открывается прекрасный вид.

3. Отсоединяем переключатели поворота, и др. разъемы, можно наклеить подписанный малярный скотч, чтобы не забыть что подключать.

4. Откручиваем рулевую колонку от кузова. 4 болта и 2 гайки на 12

5. Откручиваем рулевую колонку от балки.

6. Снимаем бордачек. Открывается следующая картина.

7. Снимаем центральную консоль, достаем магнитолу, отключаем разъемы, отсоединяем тросики печки, и откручиваем следующие болты.

8. Снимаем панель приборов

9. Снимаем часы + можно снять воздуховоды, во-первых почистить их, во-вторых, легче снимать будет.

10. Снимаем боковые крышки торпеды, слева(где предохранители) и справа. Откручиваем по 3 болта на 12.

11. Снимаем боковые накладки стойки и откручиваем по одному болту на 10 в углу

12. Открываем капот и откручиваем 5 саморезов, которые крепят печку и испаритель (блок кондиционера в салоне)

13. Идем обратно в салон, вдвоем с напарником чуть приподнимаем и снимаем панель

14. Дальше вы увидите блок печки, нужно будет окрутить 2 самореза сверху и снизу, затем на себя немного отодвигаете блок испарителя, а блок печки слегка придерживаете, чтобы последний вышел из рельсовых направляющих. Как только выйдет сместите блок печки чуть влево и вытаскиваете его на себя.

15. Дальше вы разбираете блок печки, откручиваются саморезы только по периметру, шестиренки снимать не надо!, выкидываете старый радиатор, докупите еще типа битопласта, чтобы радиатор не брякал внутри. Паралон, который шел в комплекте с радиатором окозалось мало.

В общем сложности работа заняла около 6 часов с перекурами по 5 минут. Делал эту работу впервные, ничего страшного нет! Все просто, главное фотографируйте места места болтов, разъемов, чтобы на забыть где стояло и как было подлючено, очень помогло при сборке.

Собирать в обратной последовательности. Вопросы будут, пишите!

Оцените статью
Добавить комментарий
