Замена рулевой рейки на Приоре - фотоотчет, как снять и установить рулевой механизм ВАЗ 2170 своими руками.

Как снять рулевую рейку на приоре

Замена рулевой рейки на Приоре

Заметили стук в рулевой рейке Приоры? Попробуйте ее подтянуть. Если проблема появляется вновь, тогда придется ее отремонтировать или заменить на новую, но сначала следует ее демонтировать. В Вы знаете как заменить рулевую рейку (рулевой механизм) ВАЗ 2170?

Устройство рулевой рейки Приоры

Снятие рулевой рейки Приоры

Потребуется: снять передние колеса и приготовить инструменты (головку «на 13», ключ «на 15», накидной ключ «на 19», большую шлицевую отвертку, пассатижи, монтажную лопатку и молоток).

В салоне следует снять нижнюю часть промежуточного вала со шлицев вала-шестерни:

  1. Отвернуть гайку болта крепления, используя головку «на 13».
  2. Вытащить болт.
  3. Разжать клеммное соединение с помощью большой шлицевой отвертки.
  4. Снять нижнюю часть промежуточного вала со шлицев вала-шестерни.

Чтобы снять рулевую рейку Приоры без рулевых тяг следует отсоединить внутренние наконечники рулевых тяг от рулевого механизма:

  1. Снять стопорную пластину болтов крепления внутренних наконечников рулевых тяг, подцепив ее плоской отверткой.
  2. Отвернуть один болт полностью, используя накидной ключа «на 15», а другой болт ослабить.
  3. Повернуть соединительную пластину вниз.
  4. Снять рулевую тягу. Вторую рулевую тягу снимаем после того, как открутим второй болт.

Чтобы снять рулевую рейку Приоры вместе с рулевыми тягами, придется отсоединить наружные наконечники рулевых тяг от поворотных рычагов амортизаторных стоек:

  1. Разогнуть, а затем вытащить шплинт с помощью пассатижей.
  2. Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».
  3. Выпрессовать палец используя специальный съемник. Если его нет, тогда вставить монтажную лопатку между поворотным рычагом и наружным наконечником, а затем наносим удары молотком по торцу поворотного рычага.
  4. Выпрессовать палец шарового шарнира до конца, используя большую шлицевую отвертку.

Теперь, чтобы вытащить рулевую рейку с тягами или без следует:

  1. Отвернуть две гайки крепления скобы рулевой рейки к щитку передка, используя головку «на 13».
  2. Снять две скобы.
  3. Снять рулевую рейку через окно в арке левого колеса, предварительно сдвинув ее вперед, чтобы вывести вал–шестерню из отверстия в щитке передка.

Если будете выполнять снятие рулевой рейки Приоры своими руками, тогда Вам потребуется не менее 1ч.

Установка рулевой рейки Лада Приора

Перед монтажом проверить, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами за лыску на вале-шестерне вращаем вал в любую сторону до упора, после чего поворачиваем вал в обратную сторону на два полных оборота и доворачиваем вал так, чтобы лыска на вале располагалась вертикально с правой стороны по ходу автомобиля. В остальном установка рейки производится в обратной последовательности.

Рулевая рейка Lada Priora такая же как и рейка Калины или ВАЗ 2110-2112 нового образца и имеет каталожный номер: 11183-3400010 (внутри рашпиль 21100-3401068). Цена примерно 3500р.

Рулевая рейка Приора с ЭУР ничем не отличается от обычной, а вот рулевая рейка Приора с ГУР имеет другой каталожный номер (см. взаимозаменяемость рулевых реек ВАЗ).

Замена рулевой рейки

Всем привет!
С момента покупки машины постукивала рейка, особо это меня не напрягало, но со временем стук стал совсем сильный. Решил заменить втулку на капролоновую, стало получше, но спустя какое-то время снова стук усилился…подтяжка уже не давала эффекта, только если до конца закрутить…но при этом руль становился тугой и начинало закусывать. Скорее дело было в упоре рейки, но какая именно деталь вышла из строя было неизвестно. В общем решил собраться с мыслями и поставить новую рейку.

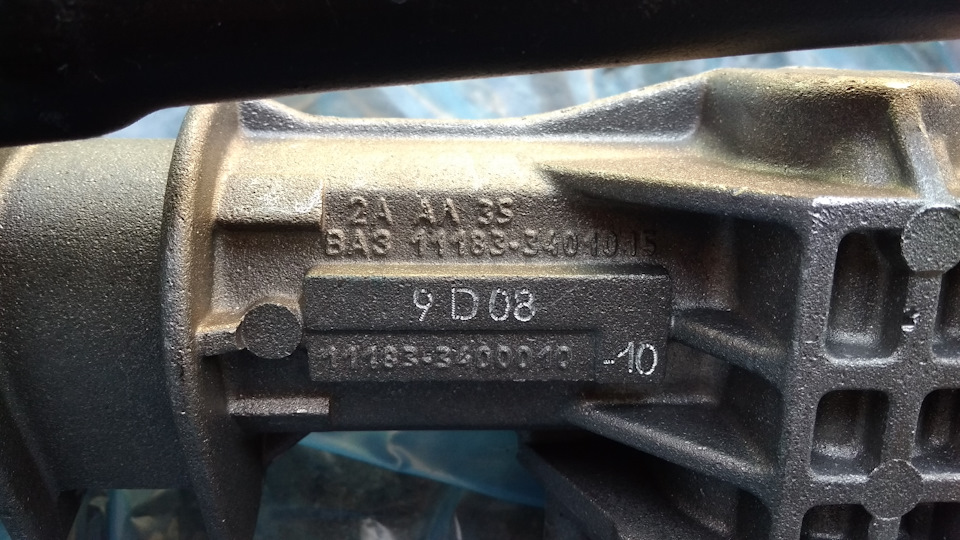

Заказал в одном из магазинов с артикулом 11183-3400010-10 рейка на 3,1 оборота. К сожалению продаются они только с тягами в сборе, которые мне были не нужны… пришлось выложить 5500р. Через пару дней пришла рейка. В синей пленке с паспортом, оригинал 100%

Далее принялся её совершенствовать: снял тяги, все резинки, смазки конечно там почти что не было, долго искал чем ее смазать, хотелось именно смазку для рулевой рейки, но в магазинах только разводили руками. Нашел на драйве пост со смазкой рейки смазкой для БМВ, набил артикул в эмексе и заказал, пришлось ждать пару недель.

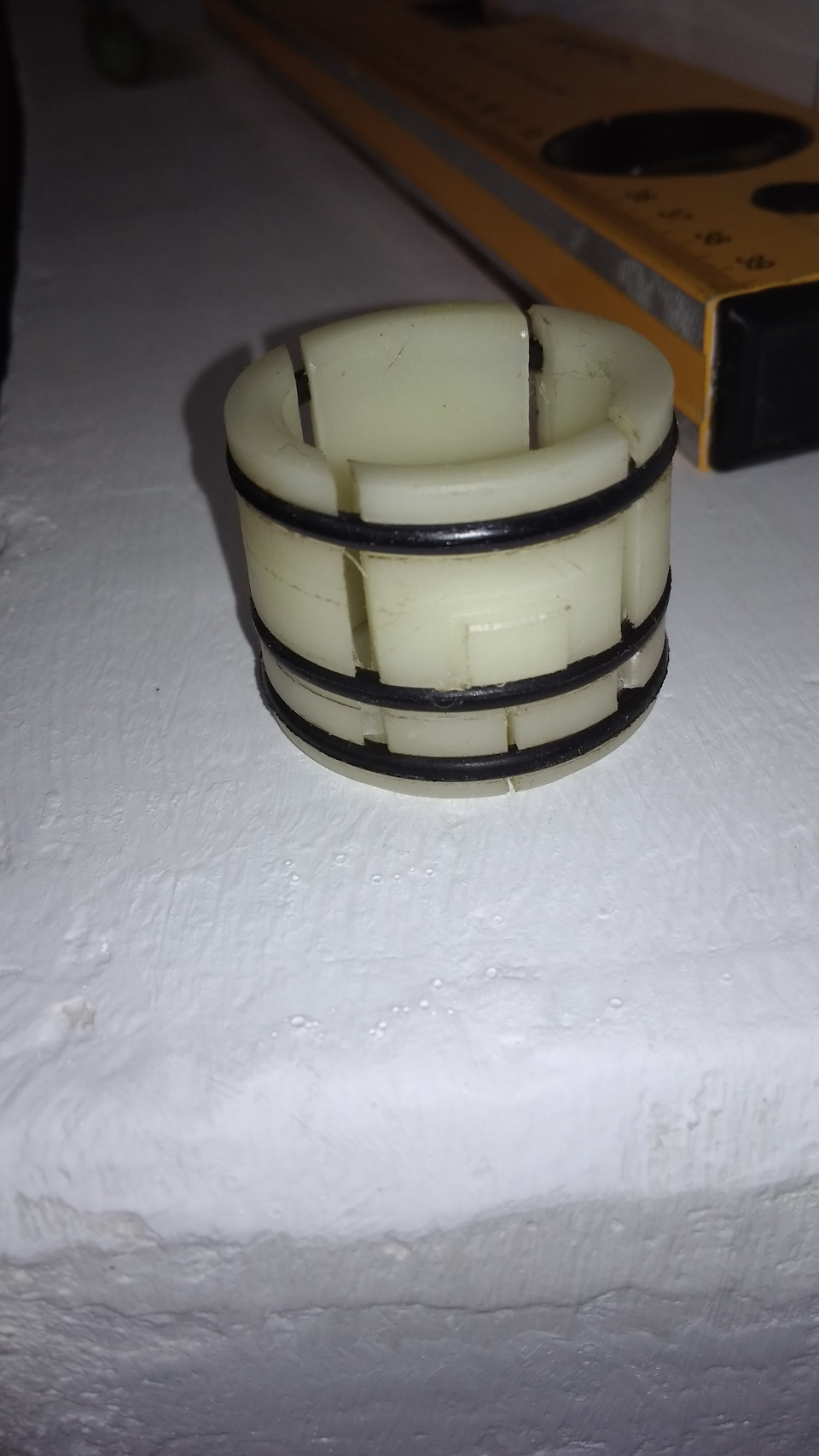

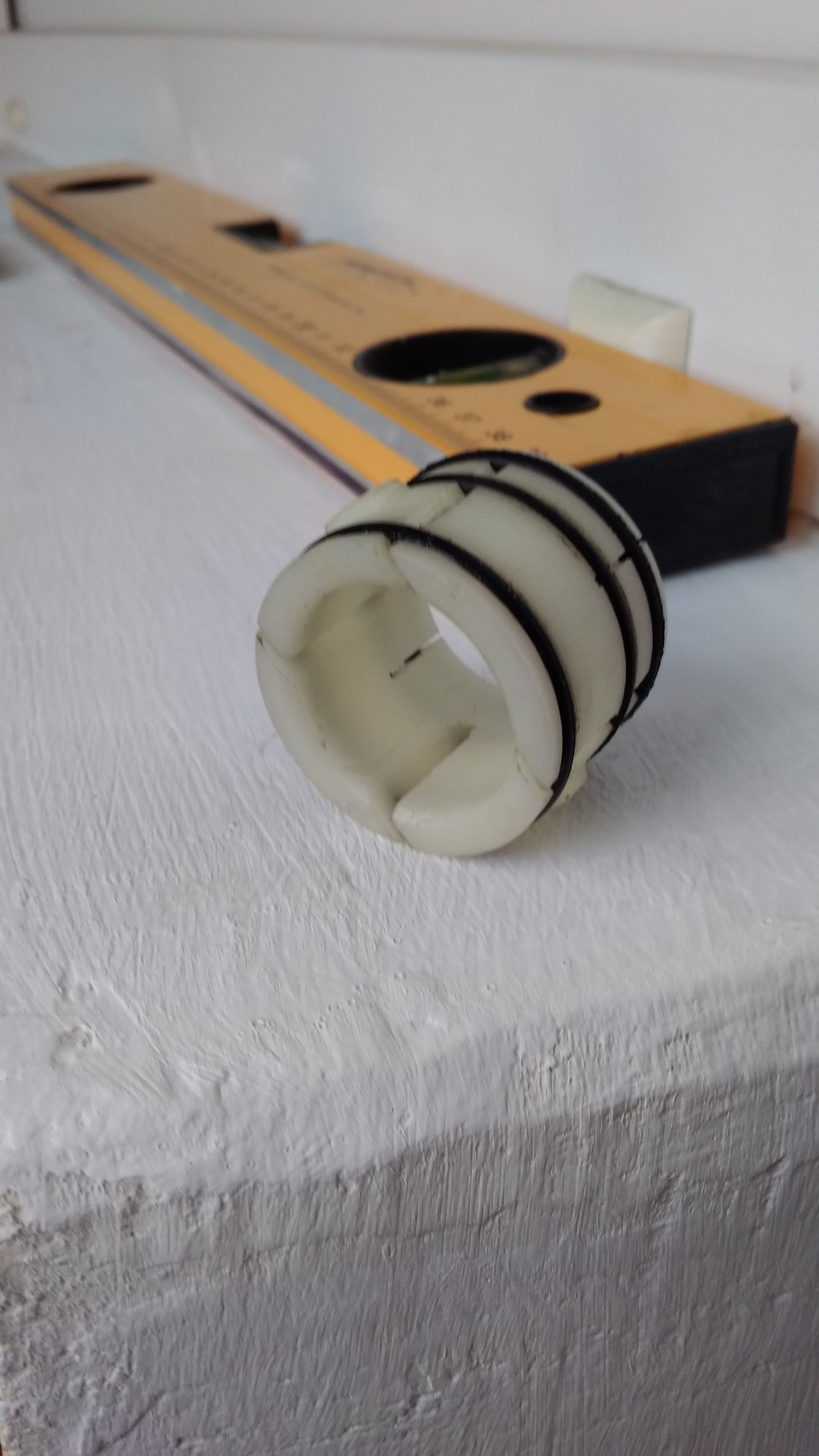

В итоге все хорошенько промазал. Конечно же была сразу заменена родная втулка на капролоновую, сначала поставил втулку от «мир втулок», такую же ставил на старую рейку.

Но почему-то когда собрал рейку она стала ппц какая тугая, газовым ключем еле проворачивалась, при этом издавая скрежет. Поскольку в наличии была еще одно втулка от ЛордРейвена, решил поставить ее. Долго мучился с извлечением старой, только при помощи газовой горелки удалось ее извлечь. Всё вычистил и поставил другую втулку, всё собрал и вуаля…все отлично ходит.

И вот на днях поменял саму рейку. Поскольку опыт уже был, то трудностей особых у меня не возникло. Снял рейку не снимая колес, только слегка поддомкратил левую сторону. Оказалось, что вопреки моим ожиданиям у меня стояла рейка 11183-3400010-20 по идее 4,2 оборота, но на деле там ровно 4 оборота от упора до упора.

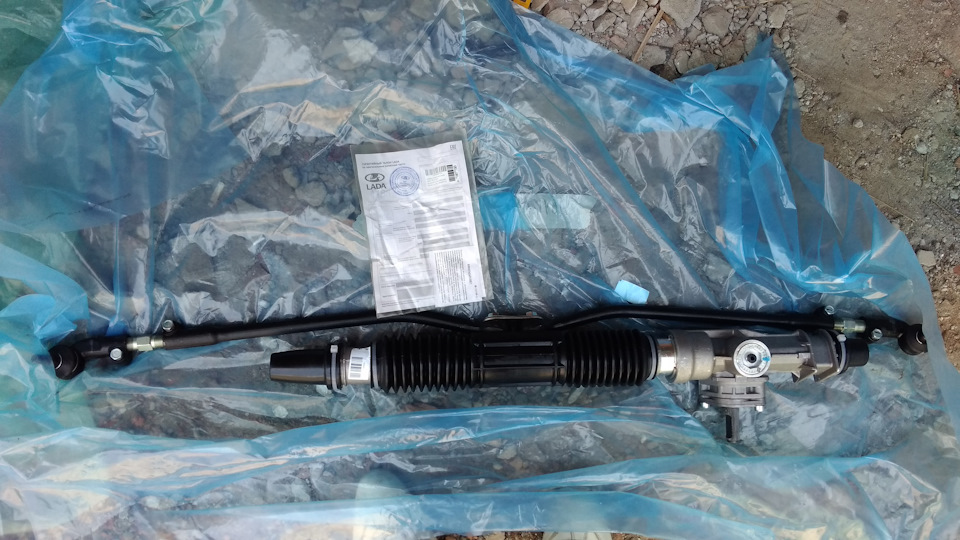

Стал ставить новую рейку. Знал, что может выйти много гемора из-за выставления середины, поэтому всё заранее обмозговал. Сделал так:
1. Выставил рейку в середину посчитав обороты:
2. Установил рейку на штатное место;
3. Поддомкратил обе стороны, достаточно немного приподнять, чтоб была возможность вращать колеса;
4. Вращением колес выставил тяги, чтобы они встали на родные места в рейке, зафиксировал тяги в ряйке болтами, делать это не совсем удобно, мешает защитный экран, но при достаточной смекалке всё можно впихнуть.
5. Закрепил всё окончательно.
В салоне.
6. Поскольку стоит цельной промвал, ослабляем крпеления ЭУРа;
7. Появился люфт, который позволяет соединить промвал с рейкой;
8. Руль также выставлен был в середину изначально, и его в процессе не трогаем;
9. Соединям промвал с рейкой, чтобы болт пром вала вошел в лыску шлица рейки.
10. Всё затягиваем и собираем.
PS. Очень важный момент! При работе с рейкой держите болты крпеления тяг всегда закручеными и никогда не снимайте их сразу оба, только по очереди, иначе вы потом рискуете не попасть в отверстия.

В общем все получилось, времени ушло часа 3-4. Счастливый поехал домой по гравийке, и наконец-то понял, что такое не гремящая рейка) Ну и конечно эффект от короткой рейки радует, аж непривычно пока. Надеюсь прослужит долго.
Всем спасибо за внимание!

Читайте также  Какой руль подойдет на ваз 2107

Замена рулевой рейки Лада Приора

Заметили стук в рулевой рейке Приоры? Попробуйте ее подтянуть. Если проблема появляется вновь, тогда придется ее отремонтировать или заменить на новую. Сегодня мы расскажем как заменить рулевую рейку на Лада Приора своими руками.

Как снять рулевую рейку

Нам потребуется:

— снять передние колеса

— приготовить инструменты (головку «на 13», ключ «на 15», накидной ключ «на 19», большую шлицевую отвертку, пассатижи, монтажную лопатку и молоток).

В салоне следует снять нижнюю часть промежуточного вала со шлицев вала-шестерни:

1. Отвернуть гайку болта крепления, используя головку «на 13».

2. Вытащить болт.

3. Разжать клеммное соединение с помощью большой шлицевой отвертки.

4. Снять нижнюю часть промежуточного вала со шлицев вала-шестерни.

Чтобы снять рулевую рейку Лада Приора без рулевых тяг следует отсоединить внутренние наконечники рулевых тяг от рулевого механизма:

1. Снять стопорную пластину болтов крепления внутренних наконечников рулевых тяг, подцепив ее плоской отверткой.

2. Отвернуть один болт полностью, используя накидной ключа «на 15», а другой болт ослабить.

3. Повернуть соединительную пластину вниз.

4. Снять рулевую тягу. Вторую рулевую тягу снимаем после того, как открутим второй болт.

Напомним, что в предыдущей статье мы рассматривали как самостоятельно установить или снять форсунки на Лада Приора. Если все выполнить своими руками, можно сэкономить достаточно хорошую сумму денег.

Чтобы снять рулевую рейку Лада Приора вместе с рулевыми тягами, придется отсоединить наружные наконечники рулевых тяг от поворотных рычагов амортизаторных стоек:

1. Разогнуть, а затем вытащить шплинт с помощью пассатижей.

2. Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».

3. Выпрессовать палец используя специальный съемник. Если его нет, тогда вставить монтажную лопатку между поворотным рычагом и наружным наконечником, а затем наносим удары молотком по торцу поворотного рычага.

4. Выпрессовать палец шарового шарнира до конца, используя большую шлицевую отвертку.

Теперь, чтобы вытащить рулевую рейку с тягами или без следует:

1. Отвернуть две гайки крепления скобы рулевой рейки к щитку передка, используя головку «на 13».

2. Снять две скобы.

3. Снять рулевую рейку через окно в арке левого колеса, предварительно сдвинув ее вперед, чтобы вывести вал–шестерню из отверстия в щитке передка.

Если будете выполнять снятие рулевой рейки Лада Приора своими руками, тогда Вам потребуется не менее одного часа.

Ремонт рулевой рейки Лада Приора

Установка рулевой рейки на Приору

Перед монтажом проверить, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами за лыску на вале-шестерне вращаем вал в любую сторону до упора, после чего поворачиваем вал в обратную сторону на два полных оборота и доворачиваем вал так, чтобы лыска на вале располагалась вертикально с правой стороны по ходу автомобиля. В остальном установка рейки производится в обратной последовательности.

Цена новой рейки на Лада Приора около 3500-4000 рублей.

Замена рулевой рейки на приоре

Добро пожаловать!
Рулевая рейка – от плохих дорог она расшатывается, внутри неё находящиеся подшипники деформируются и её разбирать приходится и заменять все изношенные детали, кроме того от времени зубья у шестерён которые находятся внутри рулевой рейки стачиваются (Происходит это из-за частых поворотов рулевого колеса), из-за этого появляется люфт у рулевого колеса и рейку первым делом подтянуть нужно будет (Как подтянуть рейку, написано в статье: «Регулировка рулевой рейки на десятом семействе автомобиле ВАЗ»), если регулировка ничего не даст, а люфт не пропадёт, то рейка нуждается в замене, в противном случае в скорем времени рулевая рейка, а именно её зубья (Когда они сточатся) просто выйдут из зацепления и связь с колёса пропадёт и кроме руля, больше ничего крутиться не будет.

Примечание!
Чтобы снять и поставить рейку на место, нужны будут: Отвёртки и всевозможные ключи, а так же инструменты при помощи которых можно колёса снять с автомобиля!

Краткое содержание:

Где находится рулевая рейка и сложно ли до неё добраться?
Рейка расположена на моторном щите, это перегородка которая разделяет салон и подкапотное пространство автомобиля, через моторный щит из салона в подкапотку выходят такие детали, как: Тросик газа (На старых приорах, на новых устанавливается педаль газа с электронным приводом), вся проводка от контроллера тоже через этот щит в подкапотку выходит и ещё другие детали.

Подобраться к рейки сразу говорим будет не легко, потому что на 16 клапанных автомобилях ГБЦ большая и она мешать будет, все передние подкрылки снять скорее всего придётся (Если они будут препятствовать доступу к рейки) и конечно же хорошие ключи понадобятся, потому что обычными гаечными Вы мало что сделаете и кстати, гаечными резьбу очень легко сорвать, поэтому будьте осторожны.

Когда нужно менять рулевую рейку?
Если рейка прошла довольно большой путь уже, если подтягивание рейки не к чему хорошему не приводит, то она нуждается в замене, у испорченной рулевой рейки будет люфт у рулевого колеса наблюдаться, кроме того если рейка заедать вдруг начнёт (Такое бывает, но очень редко) то вообще рекомендуем отказаться от поездок на автомобиле, до её замены, потому что если рейка застопориться в одном положении и автомобиль в это время будет на ходу, то произойти могут очень и очень печальные последствия и в завершение, с люфтом рулевого колеса рейка ещё стучать будет (При наезде на кочку особенно на руль весь этот стук передаваться будет), такого быть тоже не должно и такая рейка нуждается в замене.

Как заменить рулевую рейку на ВАЗ 2170-ВАЗ 2172?

Примечание!
Автомобиль Лада Приора комплектовался рейками нескольких типов, а именно: На первых автомобилях использовалась рулевая рейка с Гидро Усилителем Руля, а на вторых с ЭУР (На новых приорах, с доработанным внешним видом, с другим салон и т.д.), но ЭУР не обошёл стороной и приору в старом кузове, он и на ней использовался только не на всех комплектациях, снимаются все усилители по одному типу, просто в ГУР нужно будет выкачать жидкость из бачка усилителя руля, а в ЭУР скинуть клемму минус с аккумулятора перед началом работы (После скидывания клеммы, рейка с ЭУР снимается точно так же как и обычная рейка, как снять обычную рейку написано в другой статье на которую дана ссылка в пункте 3 чуть ниже), об первом усилители будет не мало слов в этой статье сказано!

1. Ну что же начнём, чтобы снять рейку с ГУР, нужно подготовительные работы произвести, в которых будет нужно слить жидкость, которая нужна для усилителя руля, для осуществления данной работы, возьмите в руки шприц или резиновую грушу и с помощью одного из этих инструментов, выкачайте всю жидкость из бачка ГУР (Данный бачок на фото ниже показан), после этого отсоедините от бачка шланг идущий на насос и опустите его в пустую ёмкость, а отверстие бачка заткните какой ни будь тряпкой, как только это будет сделано, сядьте в автомобиль, поверните ключ в зажигании чтобы руль не блокировался и по вращайте его, от одного конца, до другого, до того, пока вся жидкость полностью из всей системы не сольётся.

Читайте также  Как сделать костюм божьей коровки

2. Теперь шланг обратки отсоединить придётся от штуцера к которому он подсоединён, данный шланг за счёт хомута крепится, отсоединить его можно, ослабив хомут за винт при помощи крестообразной отвёртки, а когда шланг будет отсоединён, заткните отверстие у него, с помощью болта подходящего диаметра и как можно быстрее и в завершение отверните гайку за счёт которой шланг высокого давления крепится (Он металлический, см. фото ниже) и отсоедините его, заткнув после чего деревянной палкой.

3. После проделанной работы, можете считать что жидкость слита из рулевого механизма, после, вывесите переднюю часть у авто и приступайте к снятию рейки (Теперь она точно так же снимается как и рейка без ГУР или как рейка с ЭУР, более подробно процесс снятия, читайте в статье: «Замена рулевой рейки на десятом семействе»), а в самом конце, при помощи шестигранного ключа отверните все патрубки которые крепятся к рейки и отсоедините их, резьбовые отверстия заткните чистым поролоном чтобы грязь в патрубки не летела и вытащите рейку, через арку колеса автомобиля.

Дополнительный видео-ролик:
Изучите статью по осуществления замены жидкости в ГУР, там приблизительно можно понять, на примере автомобиля ВАЗ 2110, как слить всю жидкость из рулевого механизма авто.

Как заменить рулевую рейку на Ладе-Приоре

Небольшой полуоборот руля и «Приора» плавно вписывается в очередной поворот. Вся система управления работает как часы. И основа системы управления передними колёсами и рулевая рейка тоже на высоте. Но иногда и она может преподнести сюрпризы, как впрочем, и любая деталь, на любой машине. Для чего служит, как устроена, и как меняется рулевая рейка «Приоры» расскажет этот сюжет.

Для чего предназначена рулевая рейка переднеприводных автомобилей

В машинах с передним приводом никак не установить классическую, давно проверенную систему управления поворотом передних колёс. Этого не даст сделать и поперечная установка мотора, и силовые приводы к колёсам. Поэтому громоздкую систему рычагов заменила рулевая рейка. Её основная задача — передача усилия с рулевого колеса на поворотные рычаги.

Важно! Большинство «Приор» оборудовано электрическим усилителем руля (ЭУР) а не гидроусилителем. Это является особенностью данной модели.

Расположение и устройство рулевой рейки «Приоры» с ЭУР

Для экономии пространства данный элемент системы управления «Приоры» расположен на стенке моторного отсека. На переборке между двигателем и салоном «Приоры». Рейка соединена с рулевой колонкой, находящейся в салоне.

Устройство рулевой рейки

Этот важный узел управления «Приоры» собран из следующих компонентов.

  • Рейка передвижная.
  • Корпус.
  • Шлицевой вал с подшипником.
  • Металлический корпус (кожух).
  • Уплотнители и сальники.
  • Крепёж и фурнитура (болты, гайки).
  • Пружины.
  • Резиновый чехол механизма.

Основой этого механизма является металлический штырь (рейка), если можно так сказать. На одной его части имеются зубцы. Они входят в сопряжение с валом привода от руля, расположенным под прямым углом к несущему штырю. Это, по сути, известная всем червячная передача. Вал вращаясь передвигает, зацепляясь зубьями, рейку внутри кожуха. В защитном кожухе имеется специальная прорезь для присоединения наконечников рулевых тяг. В центре штыря (рейки)имеются специальные отверстия под наконечники, которые через особые рычаги соединены с поворачивающимися колёсами.

Неисправности и их признаки у рулевой рейки «Приоры» с ЭУР

Чаще всего выходят из строя трущиеся детали этого узла. Определить поломку или просто изношенность рулевого механизма довольно просто. Это будет ознаменовано следующими признаками:

  1. Трудно поворачивается руль.
  2. При вхождении в поворот из механизма слышится постукивание и скрежет.
  3. В движении, при использовании рулевого колеса чувствительные толчки передаются от него в руки.

В общем и целом значительно ухудшается управляемость «Приоры».

При осмотре, мастер определит необходимость замены рулевой рейки «Приоры» визуальным осмотром. Обычно, он берётся рукой за тягу, а напарник проворачивает рулевое колесо. По излишнему люфту и посторонним звукам мастер выносит вердикт.

Внимание! Это устройство вполне ремонтопргодно. В продаже имеются готовые ремонтные комплекты для рулевой рейки «Приоры». На эту тему имеются отдельные статьи.

Замена и ремонт неисправной рулевой рейки

Эту не особенно сложную, но чрезвычайно важную работу лучше всего проводить на ремонтном подъёмнике. В крайнем случае на широкой смотровой яме. Но тогда автомобиль нужно поставить так, чтобы снять оба колеса.

Итак, автомобиль установлен согласно упомянутых условий. Колёса демонтированы. Можно начинать. В первую очередь выставить штурвал автомобиля «Приора» в позицию — движение прямо. То есть колёса смотрят точно вперёд. После этого, руль желательно закрепить.

Отпустить крепление электроусилителя руля. Извлечь кардан, соединяющий ЭУР с шлицевым наконечником вала рулевого механизма. И перейти под автомобиль. Есть два варианта. Можно открутить наконечники от колеса. Но большинство мастеров предпочитают отвернуть болты крепления рулевых тяг к рейке. Дело в том, что так её гораздо легче извлечь.

Это делается следующим образом, выкручиваются два бота на 17 держащие прижимную пластину. Сначала выворачивается 1, а второй ослабляется. Тяга отодвигается в сторону. Потом удаляется второй, вместе с пластиной и отодвигается другая тяга.

Теперь демонтируются крепления непосредственно рулевой рейки. Это полукруглые скобы с резиновыми уплотнителями. Они одеты на резьбовые шпильки в корпусе «Приоры» и закручены гайками на 13. Отворачивать их удобнее всего головкой. После снятия гаек удаляются скобы. Снимаемое устройство немного подаётся на себя. Это нужно,чтобы червячное устройство вышло из отверстия в салоне.Теперь можно извлекать рулевую рейку. Для этого в левом крыле «Приоры» предусмотрено технологическое окно. В него можно осторожно подать край узла и вытащить его наружу. Либо для дальнейшей разборки и ремонта, либо просто для замены на новый экземпляр.

Как обычно, вся установка детали проводится строго в обратном порядке. Но перед началом нужно соблюсти несколько очень важных условий!

Особое внимание! Новая рулевая рейка «Приоры» перед установкой должна обязательно находиться строго в среднем положении!

Ну и второй момент. Дело в том, что на заводе, никакие узлы этого механизма, кроме подшипника вала, не смазываются. Обязательно нужно снять пыльники и через боковые заглушки обильно смазать внутренние части механизма солидолом или литолом.

После того как эти требования будут выполнены, можно начинать традиционную сборку в обратном порядке.Когда всё собрано, включить зажигание для активации усилителя и проверить состояние управления.

Обязательно! По окончании работ провести регулировку «развал-схождения»! И можно отправляться в путь!

Ну а ремонт этого устройства, это отдельная интересная тема.

Полезное видео по замене этого важного узла управления «Приоры»:
