Как правильно и без проблем снять стартер. Профилактика стартера.

Несколько дней назад стартер стал снова громко работать, едва-едва не скрежетать. Выбрал день, поехал с ним покопаться…

Для снятия и разборки стартера нам потребуются (по максимуму) ключ и головка на 17, ключи на 10, 12, 13, головка на 8, крестовая отвертка (лучше — бита и шуруповерт).

(на фото уже почищенный и перебранный стартер)

Ключом на 10 ослабляем клемму АКБ, снимаем. Так как к стартеру подведен постоянный плюс, есть риск закоротить во время вытаскивания. Также снимаем корпус воздушного фильтра. При особом желании можно и с ним вытащить, но это реально муторно. Как минимум тогда надо снять гофру.

Ключом/головкой на 17 откручиваем болты крепления стартера. По умолчанию, стартер крепится двумя болтами со стороны коробки передач, в силуминовом корпусе нарезана резьба. У меня резьба удалена и стартер закреплен болтами с гайками.

По мне так лучше, потому что — силумин материал не особо крепкий, его легко расколоть, легко стесать резьбу.
Также проще ослабить гайку и скрутить ее буквально «двумя пальцами», чем крутить до упора болт — пока последний шаг не освободится, стартер не снимется.
Посадив и болт, и гайку на шайбу с гровером, крепеж будет гораздо крепче, не раскрутится сам по себе.
Если съем идет только со снятой гофрой — мучиться с болтами — себе дороже. Гораздо быстрее скрутить полностью корпус воздушного фильтра 🙂

В общем, после выкручивания крепежа, берем и отодвигаем стартер в сторону компрессора кондиционера.

Левую руку просовываем под патрубки и аккуратно берем корпус стартера, после чего поворачиваем его против часовой стрелки.
Многие не могут сразу его вытащить, потому что инстиктивно пытаются сместить стартер влево, в сторону салона, а там как раз сверху мешается опора ресивера.

Поэтому, после отодвигания стартера вглубь, чтоб носик вышел из зацепления, и последующим его поворотом против часой стрелки примерно на 90 градусов, просто приподымаем его над посадочным местом…

…и вытаскиваем его к себе!

Вот он, готов к обслуживанию. При известной сноровке, дело занимает считанные секунды. Плюс открутить болты. В среднем, если корпус воздушного фильтра снимается тоже быстро, весь процесс занимает 2-3 минуты. Ставить на место в обратной последовательности.

Значит, стартер снят, вскрываю. Обнаруживаю что внутри ржавчина, в частности, на ламелях якоря. На зубцах бендикса — грязь и сырость. На планетарке смазки практически не осталось.
Вот такие прелести — поездили весной по лужам!

Осматриваем состояние втулок и щеток — все в норме, износ минимальный. Чистим от угольной пыли щеточный узел, продуваем. Очищаем ламели с магнитным узлом чистой ветошью.

Носик промываем карбклинером. В снятом узле «бендикс+вал» обнаруживаем косяк — лопнувшее стопорное кольцо. В том году на помойке нашел данный узел в сборе — бендикс, кстати, я расклинил 🙂 Берем кольцо с него.

Бендикс стараемся ничем не проливать, ибо очень легко из него «удалить» остатки собственной смазки.

Узел планетарной передачи смазываем смазкой ШРУС с добавлением графитной пыли. Можно литолом. Можно чем-то похожим. Излишки удаляются. Также не мешает аккуратно смазать вал со шлицами, по которым ходит бендикс.
Не рекомендуется смазывать моторным маслом — быстро вытечет и засрет все внутренности.

Собираем, ставим стартер на место. Заводим двигатель и радуемся вернувшейся тихой работе.

Вот так вот два раза в год, весной и осенью я проверяю свой стартер, ничего сложного, особенно когда есть запчасти со старых.

Нормальная рабочая обстановка. Вся грязь на полу — высыпалась из стартера…

По ключам — 12 и 13 требуются чтоб скрутить гайки на пятаках, ключ либо головка на 8 (у меня лично) — снять фишку со втягивающего а также (у всех) раскрутить корпус стартера.
Крестовая отвертка — снять втягивающее. Обычно оно закрепено крепко, поэтому отверткой можно сорвать шлицы. Поэтому берем шуроповерт, вставляем, держим и срываем! Но не шлицы и не резьбу, а затяжку. Закручиваем им же.

__________________

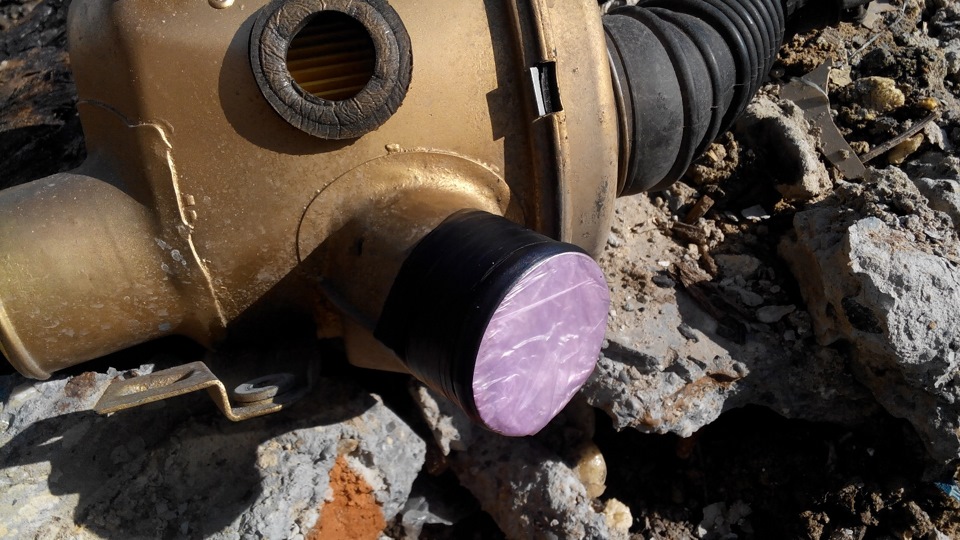

Параллельно замотал патрубок на корпусе фильтра. Пластик не ставлю, он мне не нужен. Но дополнительное отверстие, которое как раз в самом грязном месте — мне тоже нафиг не упало.

Начал перетягивать проводку под капотом. Сегодня перетянул и переделал контакты на температурных датчиках. Как получу деньги — одену в гофру, вместе с проводами на лямбду.

Проезжая кооперативы, увидел автомобиль друга 🙂 Развернулся, подъехал — моет машину. Ну, напросился тоже ополоснуться, хоть как-то. Конечно, разводы остались, но все равно не то, что было — броня из грязи, борта еле-еле отмочил, сильная струя не могла сбить грязь.

Как снять стартер: инструкция по замене своими руками

При отказе пускового устройства становится актуальной информация, где находится и как снять стартер своими силами. Основными проблемами являются нижнее расположение этого узла (сложно достать при открытом капоте) и наличие электрической части (клеммы придется отключить). Наличие ямы или ручного подъемника резко облегчает задачу, так как обеспечивает доступ снизу.

Где находится стартёр?

Пусковое устройство необходимо для запуска ДВС за счет раскручивания маховика. Поэтому перед тем, как снять стартер логично искать его возле коленвала, то есть под двигателем, со стороны водительского сиденья. В зацепление с маховиком входит бендикс, поэтому посадочные отверстия под болты крепления расположены с противоположной стороны пускового устройства.

Расположение стартера на ДВС

В зависимости от конструкции этого узла, ДВС и компоновки агрегатов под капотом авто замена стартера занимает до двух часов. То есть, снимается он минут за 20, в лучшем случае.

Существуют варианты крепления корпуса 2 или 3 болтами, что влияет на трудоемкость процесса, соответственно.

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя, и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

Внимание: В ряде случаев работе мешает накладка, защищающая глушитель, которую тоже придется снять. На иномарках под защитой двигателя может стоять дублирующая пластина из полимерного материала, так же подлежащая демонтажу.

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

• клеммы с аккумулятора (в любом случае);
• вытащить АКБ наружу;
• демонтировать при необходимости корпус воздушного фильтра;
• открутить кронштейн, на котором крепится патрубок охлаждения.

После чего, работы продолжаются в яме:

• от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
• откручивается нижняя гайка крепления стартера ключом на 13.

Работы продолжаются сверху, со стороны капота автомобиля:

• откручиваются два или один оставшийся верхний болт ключом на 13;
• стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;
• вытаскивается этот узел через верх.

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

• двигатель С-типа – классический демонтаж по вышеописанной схеме;
• двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
• двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

Без ямы

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

• обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
• нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
• вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

В последующем время работ немного снижается за счет получения автовладельцем некоторого опыта. При необходимости может использоваться домкрат или ручные самодельные подъемники, например, как на нижнем фото. Это актуально, если потребуется снять переднее колесо со стороны пассажира.

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Как снять стартер на автомобилях LADA своими руками

Снятие стартера производится в связи с его заменой, проверкой или ремонтом. На автомобилях LADA стартер установлен на картере сцепления спереди по ходу движения. Перед началом работ следует отключить минусовую клемму аккумулятора загнать машину на смотровую канаву (эстакаду) и снять защиту двигателя.

На всех современных автомобилях LADA (Lada XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) снятие стартера выполняется аналогично. Установка производится в обратной последовательности. Отличительные особенности процесса представлены ниже.

Lada XRAY и Vesta

Снять брызговик двигателя (инструкция для Лада Веста, XRAY).

Для комплектаций с МКПП: Вывернуть 2 болта (№1) и снять цилиндр гидропривода сцепления (№2), не отсоединяя от трубки гидропривода (№3). Подвесить цилиндр на технологический крючок (головка «на 13»).

Для всех комплектаций: Вывернуть гайку (№1) и отсоединить от тягового (втягивающего) реле стартера (№4) клемму (№2) и колодку с проводами (№3) (головка «на 13»).

Вывернуть 3 болта (№1), снять кронштейн крепления цилиндра гидропривода сцепления (№2) (для автомобилей с МКПП) и стартер (№3) (Torx E10).

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

• отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
• нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

• снять чехол (№1) шарнира тяги привода переключения передач;
• отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Lada Granta, Kalina, Priora

Снять защитный колпачок (№3), вывернуть гайку крепления провода к втягивающему реле стартера (№4) и отсоединить провод от реле (головка «на 13»). Отсоединить колодку c проводами (№2) от втягивающего реле стартера.

Для автомобилей с МКПП с тяговым приводом: вывернуть 3 гайки крепления стартера (№5) и снять его (головка «на 13»).

Для автомобилей с АКПП и МКПП с тросовым приводом: вывернуть три болта (№5) и снять стартер (№3) (головка «на 13» или Torx E14).

Lada 4×4

Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».

Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».

Снизу автомобиля откручиваем два болта крепления стартера. Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Снятие стартера своими руками

При отказах электродвигателя, становится невозможно завести мотор автомобиля. Чтобы найти причину неисправности, в большинстве случаях, приходится демонтировать пусковое устройство. Однако снять стартер не так просто, как это может показаться на первый взгляд.

Расположение, крепление

Основной проблемой становится чрезмерно низкое расположение узла — достать болты крайне сложно сверху. Приходится ставить машину на яму или эстакаду, в крайних случаях — на домкрат, с обязательными профилактическими мерами. Таким образом, обеспечивается доступ снизу.

Устройство пуска расположено так, чтобы быть возле маховика коленчатого вала. Другими словами, он находится под силовой установкой, со стороны водительского кресла. А вот способы крепления электродвигателя могут отличаться, в зависимости от марки и даже модели автомобиля. Классическая схема подразумевает два болта сверху и один снизу. Соответственно, от варианта фиксации зависит трудоёмкость процесса демонтажа и его время. Приблизительно уходит не меньше получаса на снятие, и около 2 часов — на полноценную замену.

Можно снимать стартер несколькими способами. Выбор удобного варианта зависит от наличия или отсутствия ямы, свободного времени и т. д. Желательно обеспечить доступ к электродвигателю с двух сторон одновременно — сверху и снизу. Для этого надо убрать АКБ, систему воздушного охлаждения, а также нижний защитный кожух (брызговик). Вот так примерно должно проводиться снятие, в зависимости от типа ДВС:

• моторная установка типа C — по классической схеме, два болта сверху, один снизу;
• F — сначала крепёжные болты стартера, затем демонтаж защитной накладки и отсоединение опоры мотора;
• V8 — на 16-клапанных версиях сначала вытаскивается защитный кожух, затем отворачиваются болты электродвигателя, потом демонтируется переднее колесо и часть системы выхлопа, обязательно — снимается задняя опора двигателя.

Инструменты

Снятие пускателя должно осуществляться правильными инструментами:

• трещотка с характерным удлинением, позволяющая выкручивать верхние и нижние болты стартера, с набором насадок от 11 до 16 мм;
• гаечные ключи размерами 8-13 мм;
• щётка по металлу для очистки соединений от ржавчины и пыли;
• ВД-40 или другая аналогичная смазка;
• домкрат;
• деревянные опоры под пороги автомобиля.

Демонтаж снизу — яма, эстакада или подъёмник

Автомобиль ставится на яму или эстакаду, в крайнем случае — переднее колесо вывешивается. Обеспечивается свободный доступ к крепежам брызговика двигателя. Он представляет собой щит из толстого листа стали. Крепится как минимум в четырёх точках. Обычно сложностей с откручиванием болтов не возникает, поскольку во время технического обслуживания защита часто снимается и устанавливается. Однако бывает и наоборот — фиксаторы прокисают, ржавеют, и тогда приходится обрабатывать их ВД-40 или другим средством.

На некоторых моделях авто присутствует также дополнительная металлическая накладка, закрывающая глушитель. Её тоже необходимо снимать. Возможно также наличие полимерной пластины под мотором — тоже надо откручивать.

На стандартных стартерах проще выкручивать один болт снизу, а два верхних — из-под капота. Поэтому надо обеспечить свободу движений и сверху. Демонтировать аккумулятор, корпус ВФ, кронштейн шлангов охлаждения. Далее нужно переместиться под машину:

• отсоединить от стартера все провода;
• открутить нижнюю гайку ключом на «13»;
• переместиться вновь наверх;
• открутить верхние болты пускового устройства;
• отвести электродвигатель в сторону, чтобы обгонная муфта вышла из посадочного места;
• демонтировать устройство.

Демонтаж без ямы

Все работы в этом случае проводятся сверху, под капотом. Этот способ подойдёт в ситуациях, когда электрическое устройство отказало внезапно, на дороге, поблизости нет гаража или эстакады. Обязательно использование домкрата. Что нужно сделать:

• обеспечить доступ ко всем болтам крепления, включая и нижний — как правило, используется длинный вороток с головкой;
• снимать проводку с втягивающего реле на ощупь.

При недостаточном опыте и отсутствии технических навыков, операцию по снятию стартера желательно доверять квалифицированным специалистам на СТО. В автосервисе не только демонтируют устройство, но и грамотно проверяет его.

Как правильно снять стартер на ВАЗ-2107

Одним из основных механизмов любого современного автомобиля является стартер. Именно он осуществляет запуск двигателя, поэтому очень важно поддерживать его идеальное состояние. Если после поворота ключа зажигания стартер не вращается, потребуется демонтировать его, выполнить диагностические и ремонтные работы. Как все это сделать без привлечения специалистов автосервиса и сэкономить деньги? Об этом вы узнаете из нашей статьи.

Снимаем стартер на автомобиле ВАЗ-2107

Для начала мы расскажем, как снять стартер на модели ВАЗ-2107. Демонтаж данной детали потребуется вам при обнаружении поломок контактов, посредством которых осуществляется подача на реле необходимого напряжения.

Как и в подавляющем большинстве моделей современных авто, в ВАЗ-2107 стартер располагается в непосредственной близости от КПП в нижней части моторного отсека. Снимать его без ямы будет довольно сложно, так как вам потребуется получить свободный доступ к клеммам подключения питания и крепежным элементам, удерживающим деталь. Осуществляется демонтаж без необходимости в каком-либо специальном инструменте в несколько основных этапов:

• для получения более удобного доступа к стартеру снимаем растяжки впускного патрубка (для двигателей с инжектором) или воздушный фильтр (для карбюраторных авто);
• снимаем аккумулятор, чтобы обеспечить удобное выполнение работ и обесточить систему;
• демонтируем щиток моторного отсека, который защищает двигатель и стартер от грязи, влаги и пыли;
• отключаем провода, присоединенные к детали;
• откручиваем две гайки и отсоединяем силовой кабель и управляющий провод;
• вывинчиваем три болта (два сверху и один снизу), которые удерживают необходимую нам деталь;
• предельно аккуратно извлекаем стартер быстрым движением вниз, чтобы не повредить расположенные рядом компоненты.

После выполнения всех вышеперечисленных работ можно приступать к диагностике и, если понадобится, к устранению неисправностей детали.

Диагностика неполадок стартера

После извлечения необходимо очень тщательно очистить стартер от налипшей на него грязи, чтобы не допустить ее проникновения внутрь корпуса. Затем приступаем к диагностическим работам. Сперва потребуется убедиться в том, что тяговое реле работает исправно, для чего осуществляем следующие действия:

• подключаем плюсовую клемму аккумулятора к выходу стартера, а минусовую – к его корпусу;
• подаем напряжение в 50 вольт;
• если при этом шестеренка детали (бендикс, предназначенный для зацепления с маховиком и раскручивания его до нужной скорости) выдвигается из корпуса с характерным щелчком, продолжаем диагностику. В противном случае заменяем тяговое реле.

Дальнейший поиск неисправностей требует наличия мультиметра для обнаружения короткого замыкания или обрыва проводов. Сперва снимаем щеточный узел, чтобы получить доступ к обмотке, после чего «прозваниваем» ее измерительным прибором. Проследить, чтобы сопротивление в этом случае не превышало 10 килоом. Кроме того, мультиметр не должен определять «бесконечность» при измерении напряжения – такой результат будет явно указывать на повреждение проводов.

При выявлении замыкания или обрыва потребуется устанавливать новый стартер, так как восстановлению данная деталь не подлежит. Ее монтаж осуществляется следующим образом:

• монтируем стартер на место и прочно прикручиваем болтами. При этом важно сперва использовать самый длинный крепежный элемент, а затем уже два оставшихся коротких;
• устанавливаем силовой и управляющий провода;
• прикручиваем опору, фиксирующую кабели стартера;
• устанавливаем АКБ, после чего присоединяем минусовую и плюсовую клеммы.

Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь.
